ESD0504TL TVS Diyot Dizisi - 5V, 4 Kanal, SOT-26
ESD0504TL TVS Diyot Dizisi Hakkında Detaylı İnceleme
ESD0504TL, dört veri hattını elektrostatik deşarja (ESD) karşı tek gövdede koruyan bir TVS diyot dizisidir. Normal çalışmada yüksek empedans gösterir ve hattı etkilemez; ani gerilim darbesi geldiğinde iletime geçerek enerjiyi toprağa akıtır.
5 V çalışma gerilimi (VWM), 5 V ve altındaki mantık seviyeli hatlar için uygundur. Kapasitansı düşük tutulduğu için USB, HDMI ve yüksek hızlı seri hatlarda sinyal bozulması yaratmaz.

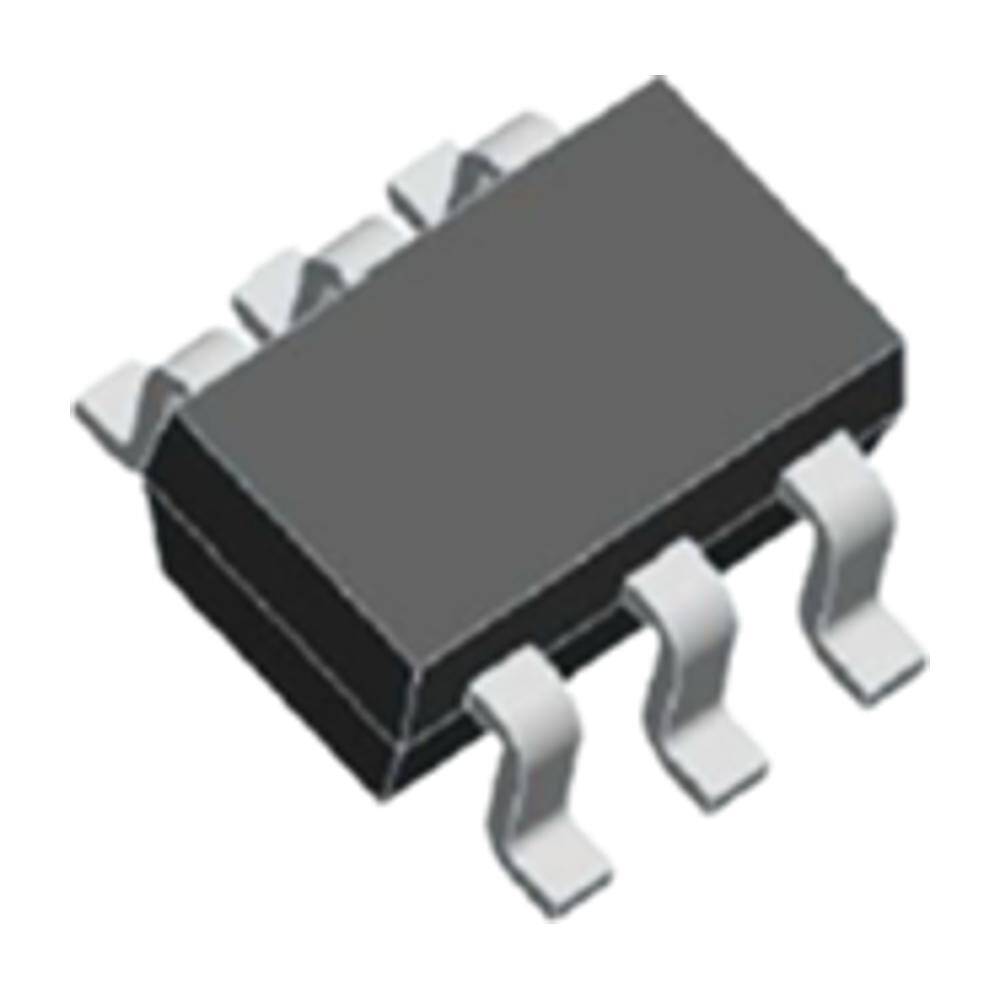

SOT-26 (SOT-23-6) SMD gövdesi küçüktür ve konnektöre mümkün olduğunca yakın yerleştirilmelidir — ESD darbesi devrenin içine girmeden karşılanmalıdır.
Öne Çıkan Avantajlar
Dört kanal tek gövdede
Dört veri hattı tek küçük entegre ile korunur, yer kazandırır.
Düşük kapasitans
Yüksek hızlı veri hatlarında sinyal bütünlüğünü bozmaz.
Hızlı tepki
ESD darbesine nanosaniye mertebesinde yanıt verir.
SOT-26 SMD gövde
Konnektör yakınına kolayca yerleştirilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | ESD0504TL |
| Kanal sayısı | 4 |
| Çalışma gerilimi (VWM) | 5 V |
| Gövde | SOT-26 / SOT-23-6 |
| Tip | TVS diyot dizisi, çift yönlü koruma |
| Montaj | SMD |
| Kenetleme gerilimi ve kapasitans | Veri sayfasına göre |
Kullanım Alanları
- USB port koruma
- HDMI ve ekran arayüzü koruma
- Veri hattı ESD koruması
- Konnektör girişi koruma
- Mikrodenetleyici GPIO koruma
- Endüstriyel giriş-çıkış kartları
- Taşınabilir cihaz tasarımı
- Haberleşme arayüzleri
- Kart tasarımında EMC iyileştirme
- Onarım ve servis
Koruma elemanı, korunacak hattın konnektöre en yakın noktasına yerleştirilmelidir; devrenin içine kadar uzayan bir yolun sonuna konursa ESD darbesi yolda hasara yol açar. Toprak bağlantısı kısa ve düşük empedanslı olmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Normal çalışmada hattı etkiler mi?
Hayır, normal gerilim seviyesinde yüksek empedans gösterir ve devre dışıdır.
USB 2.0'da kullanılır mı?
Evet, düşük kapasitanslı yapısı USB 2.0 ve benzeri hızlı hatlar için uygundur.
Nereye yerleştirilmeli?
Korunacak konnektöre mümkün olduğunca yakın; toprak yolu kısa tutulmalıdır.
5V üstü hatlarda kullanılır mı?
Hayır. VWM 5 V'tur; daha yüksek gerilimli hatlarda uygun VWM değerine sahip bir TVS seçilmelidir.
Sigorta yerine geçer mi?
Hayır. TVS kısa süreli gerilim darbelerine karşıdır; sürekli aşırı akım koruması için sigorta gerekir.
