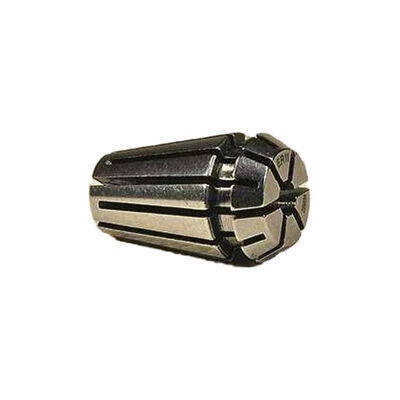

ER11 Pens (Collet) - 4.5mm, CNC ve Mini Freze İçin
ER11 Pens (Collet) - 4.5mm Hakkında Detaylı İnceleme
ER tipi pens, CNC spindle ve freze motorlarında kesici takımın sapını merkezli ve sıkı biçimde kavrayan yarıklı çelik bir kovandır. Somun sıkıldıkça pensin konik dış yüzeyi mil yuvasına oturur, yarıkları kapanır ve takım sapını her yönden eşit kuvvetle sıkar.
Bu 4,5 mm ölçüsündeki pens, sapı 4,5 mm olan freze uçlarını, matkap uçlarını ve gravür bıçaklarını tutar. ER pensler dar bir aralıkta çalışır: 4,5 mm'lik pens tipik olarak 4,0 - 4,5 mm arası sapları kavrar; bunun dışındaki ölçüler için ayrı pens gerekir.
Merkezleme hassasiyeti işlemenin kalitesini doğrudan belirler. Kaçık dönen bir takım, yüzeyde titreşim izi bırakır, uç ömrünü kısaltır ve ölçüyü kaçırır. Çelik gövde, pensin tekrar tekrar sıkılıp gevşetilmesine rağmen formunu korumasını sağlar.
Öne Çıkan Avantajlar
Her yönden eşit sıkma
Yarıklı konik yapı, takım sapını çevre boyunca eşit kavrar; tek vidalı tutuculardaki kaçıklık olmaz.
Yüksek devirde dengeli
Merkezlenmiş kavrama, yüksek devirde titreşimi azaltır; yüzey kalitesi artar, uç daha az kırılır.
Çelik gövde
Defalarca sıkılıp açılmaya dayanır, form bozulmaz.
Standart ER11 ölçüsü
ER11 somun ve mil yuvası olan tüm spindle ve freze motorlarına uyar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | ER11 pens (collet) |
| Kavrama çapı | 4,5 mm (tipik 4,0 - 4,5 mm sap) |
| Malzeme | Çelik |
| Uyumluluk | ER11 somun ve ER11 yuvalı spindle / freze motorları |
| Kullanım | Freze ucu, matkap ucu ve gravür bıçağı tutma |
Kullanım Alanları
- CNC router ve gravür makineleri
- Mini freze ve spindle motorları
- PCB delme ve kanal açma
- Model ve maket işleme
- Takı ve gravür işçiliği
Kesicinin kalitesi kadar onu tutan pensin de önemi vardır. Doğru ölçüde ve temiz bir pens, ucuz bir freze ucundan bile düzgün yüzey alınmasını sağlar.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi sap çapına uyar?
4,5 mm'lik ER11 pens tipik olarak 4,0 - 4,5 mm arası sapları kavrar. 3,175 mm (1/8") sap için ayrı bir pens gerekir.
Pens nasıl takılır?
Önce pensi ER11 somununa eksantrik yuvasına oturacak şekilde geçirin (klik sesi duyulur), sonra somunu takımla birlikte mile vidalayın. Pensi önce mile sokup sonra somunu takmak pensi sıkıştırır ve çıkarılamaz hale getirir.
Takım kayıyor, ne yapmalıyım?
Pensin ve mil yuvasının içini temizleyin; talaş ve yağ kavramayı bozar. Takım sapının pens içine en az 2/3 oranında girdiğinden emin olun ve somunu anahtarla sıkın.
Tek pens her ölçüye yeter mi?
Hayır. ER pensler yaklaşık 0,5 mm'lik bir aralıkta çalışır. Farklı sap çapları için ayrı pens gerekir; bu yüzden ER11 pensler genelde set olarak kullanılır.
