DHT11 Sıcaklık ve Nem Sensörü Modülü
DHT11 Sıcaklık ve Nem Sensörü Modülü Hakkında Detaylı İnceleme

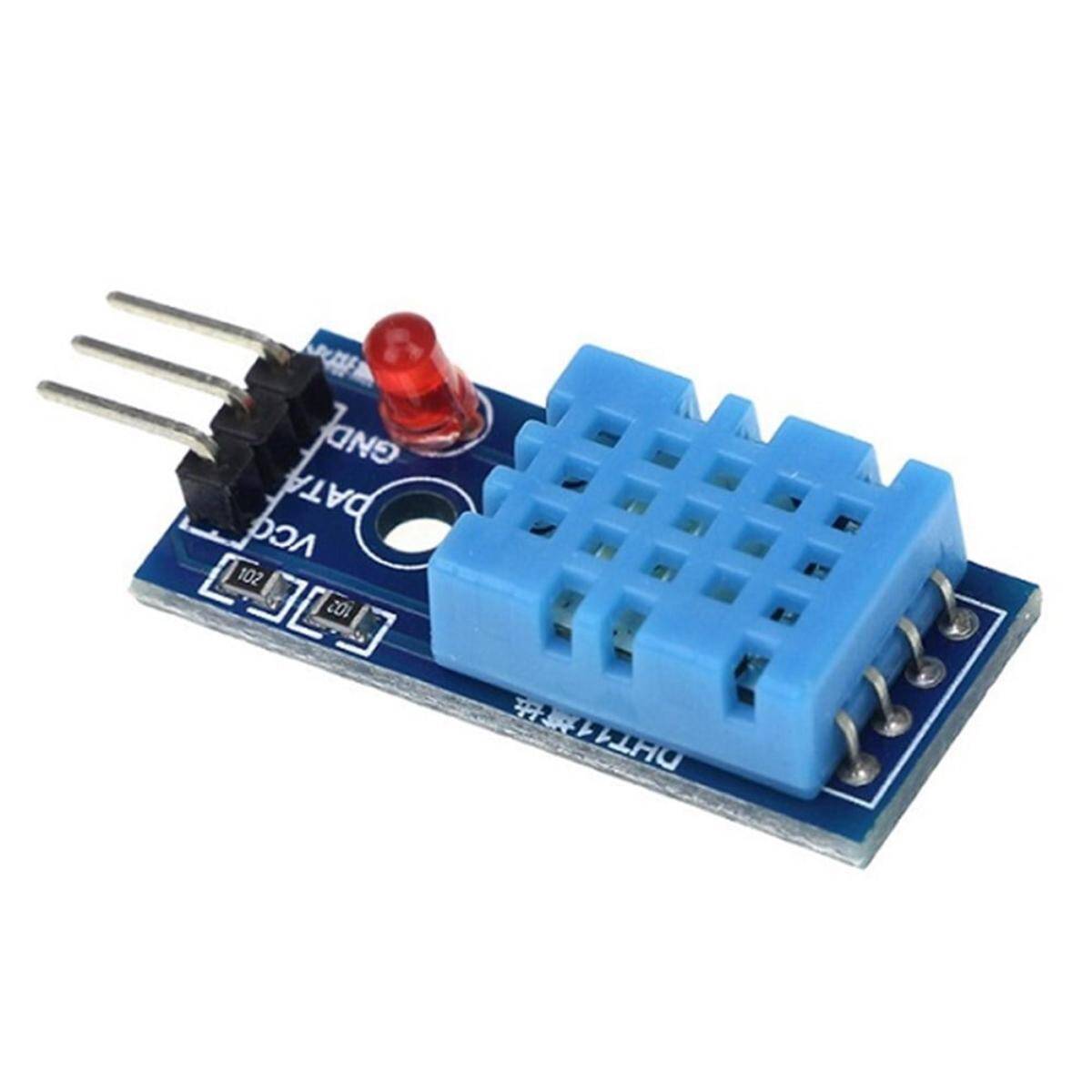

DHT11 Sıcaklık ve Nem Sensörü Modülü, DHT11 sensörünün baskı devre üzerine monte edilmiş, kullanıma hazır hâlidir. Sensörün çalışması için gereken pull-up direnci kart üzerinde bulunur; harici bileşen eklemeden doğrudan Arduino, ESP32, ESP8266, Raspberry Pi ve STM32 kartlarına bağlanabilir.
Modül 3 pinlidir: VCC, DATA ve GND. Çıplak DHT11 sensörü 4 bacaklıdır ve kullanılmayan bir bacağı vardır; ayrıca veri hattına 4.7kΩ - 10kΩ arasında bir pull-up direnci eklenmesi gerekir. Bu modülde her ikisi de çözülmüştür, dişi-erkek jumper kablo ile breadboard veya geliştirme kartına doğrudan takılır.
Ölçüm özellikleri çıplak DHT11 ile aynıdır: 0°C - 50°C sıcaklık, %20 - %90 bağıl nem aralığı ve tek hat üzerinden dijital veri çıkışı. Daha geniş ölçüm aralığı veya daha yüksek hassasiyet gerektiren projelerde DHT22 modülü tercih edilebilir.
Öne Çıkan Avantajlar
Pull-up Direnci Kart Üzerinde
Veri hattı için gereken direnç modüle lehimlenmiştir; harici direnç eklemeye gerek yoktur.
3 Pinli Sade Bağlantı
VCC, DATA ve GND olmak üzere üç bacak vardır. Çıplak sensördeki kullanılmayan bacak karışıklığı ortadan kalkar.
Güç Göstergesi LED
Kart üzerindeki LED, modüle enerji gelip gelmediğini anında gösterir.
Breadboard ve Jumper Uyumlu
2.54mm pin aralığı sayesinde dişi-erkek jumper kablolarla doğrudan kullanılabilir.
3V - 5.5V Çalışma Aralığı
Hem 3.3V hem 5V mantık seviyesiyle çalışan kartlarda kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör | DHT11 |
| Ölçüm | Sıcaklık ve bağıl nem |
| Sıcaklık aralığı | 0°C - 50°C (±2°C) |
| Nem aralığı | %20 - %90 BN (±%5) |
| Çalışma gerilimi | 3V - 5.5V DC |
| Arayüz | Tek hat dijital (1-Wire benzeri, DHT protokolü) |
| Pin sayısı | 3 — VCC, DATA, GND |
| Pull-up direnci | Kart üzerinde, harici direnç gerekmez |
| Gösterge | Güç LED'i |
| Pin aralığı | 2.54mm |
| Örnekleme hızı | 1 Hz (saniyede 1 okuma) |
| Üretici | OZD-Arduino |
| Üretici Kodu | DHT11 SENSOR MODULE |
| Paket İçeriği | 1 adet |
Bağlantı ve Kullanım Bilgisi
| Bağlantı | Açıklama |
|---|---|
| VCC | Kartın 3.3V veya 5V çıkışına bağlanır |
| DATA | Herhangi bir dijital pine bağlanır |
| GND | Toprak hattına bağlanır |
| Kütüphane | Arduino için DHT sensor library (Adafruit) veya DHTlib kullanılabilir |
Kullanım Alanları
- Arduino Sıcaklık Nem Projeleri
- ESP32 Ortam Takip Sistemleri
- IoT Sensör Uygulamaları
- Akıllı Ev Projeleri
- Sera ve Fide Takibi
- Hava Durumu İstasyonu Projeleri
- Fan ve İklimlendirme Kontrolü
- Veri Kayıt Sistemleri
- Okul ve Eğitim Projeleri
- Prototip ve Breadboard Çalışmaları
Teknik Sıkça Sorulan Sorular (SSS)
Bu ürün çıplak DHT11 sensöründen farklı mı?
Sensör aynıdır, fark karttadır. Bu üründe DHT11 bir baskı devreye monte edilmiştir, pull-up direnci ve güç LED'i kart üzerindedir ve 3 pinlidir. Çıplak DHT11 ise 4 bacaklıdır ve harici pull-up direnci gerektirir.
Ayrıca direnç bağlamam gerekiyor mu?
Hayır. Veri hattı için gereken pull-up direnci kart üzerinde bulunur.
Kaç volt ile çalışır?
3V - 5.5V aralığında çalışır; hem 3.3V hem 5V kartlarla kullanılabilir.
Sıcaklık ve nem ölçüm aralığı nedir?
Sıcaklık 0°C - 50°C (±2°C), bağıl nem %20 - %90 (±%5) aralığındadır.
Arduino ve ESP32 ile kullanılabilir mi?
Evet. DATA pini herhangi bir dijital pine bağlanır, Adafruit DHT sensor library veya DHTlib ile okunur.
DHT11 modülü ile DHT22 modülü arasındaki fark nedir?
DHT22 daha geniş aralıkta (-40°C - 80°C, %0 - %100 BN) ve daha hassas ölçer. DHT11 daha ekonomiktir ve iç ortam projeleri için yeterlidir.
Ne sıklıkla okuma yapabilirim?
Saniyede en fazla bir okuma yapılmalıdır. Daha sık okuma hatalı değer döndürür.
Kullanırken nelere dikkat edilmeli?
Doğrudan su teması ve yoğuşmadan kaçınılmalı, hava akışı olan bir noktaya yerleştirilmeli, ısı kaynaklarının yanına konulmamalıdır.
