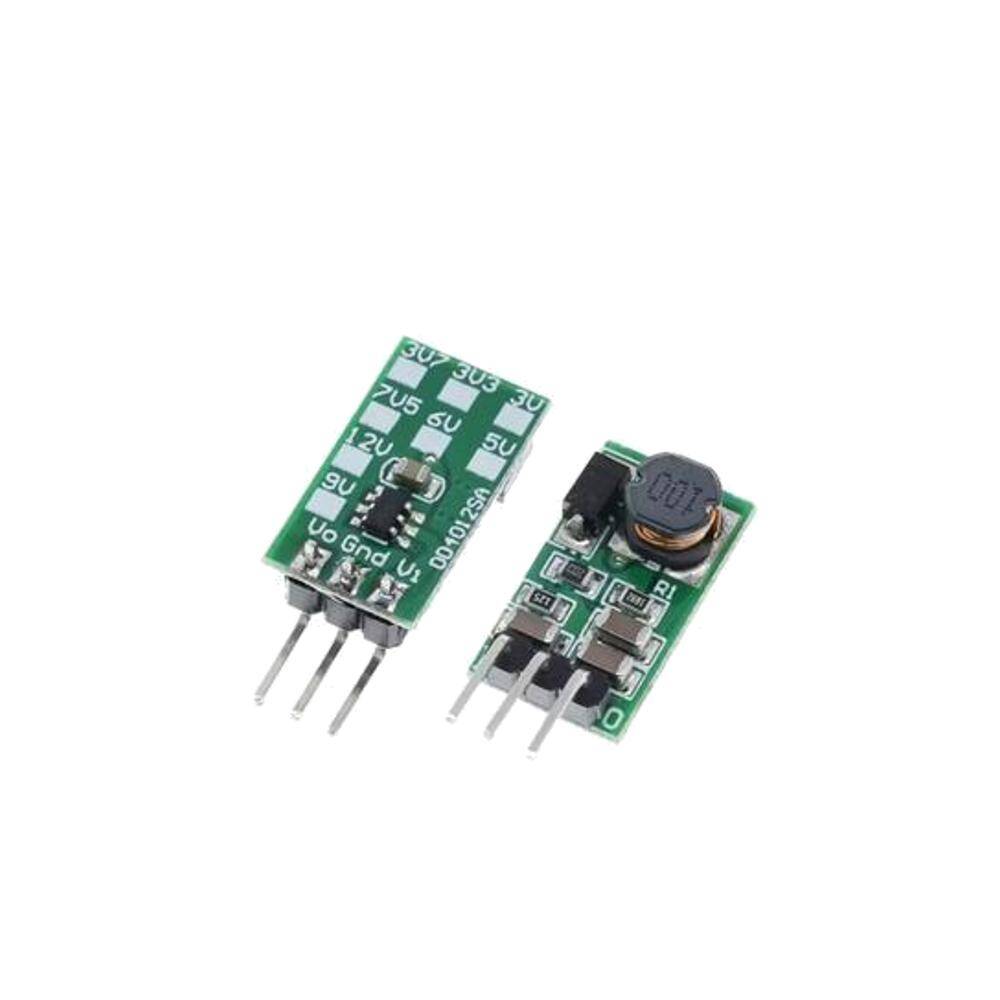

DD4012SA 3.3V Mini DC-DC Regülatör
DD4012SA 3.3V Mini DC-DC Regülatör Hakkında Detaylı İnceleme
DD4012SA 3.3V, yüksek DC giriş gerilimini sabit 3,3 V çıkışa düşüren kompakt step-down (buck) dönüştürücü modüldür. Pinler VI (giriş), GND, VO (çıkış) şeklindedir.
Anahtarlamalı yapıdadır: lineer regülatörlerin aksine fazla gerilimi ısıya çevirmez, yüksek frekansta anahtarlayarak düşürür. Bu sayede verim yüksektir ve aynı akımda çok daha az ısınır — 12 V'tan 3,3 V almak gibi büyük farklı dönüşümlerde belirleyici avantajdır.
3,3 V, ESP8266 / ESP32, nRF24L01, birçok sensör ve SD kart modülünün çalışma gerilimidir. Bu modül, 5 V veya 12 V besleme bulunan bir sistemde o bloklara temiz 3,3 V vermek için kullanılır.
Gövde çok küçüktür; mevcut bir karta sonradan eklenebilir veya breadboard üzerinde kullanılabilir. Aynı ailenin 5 V sürümü ayrı bir üründür.
Öne Çıkan Avantajlar
Sabit 3.3V Çıkış
Ayar gerektirmez; ESP ve sensörler için hazır.
Anahtarlamalı (Buck)
Yüksek verim, lineer regülatöre göre az ısınma.
Mini Gövde
Dar kartlara ve breadboard'a sığar.
Üç Pin
VI / GND / VO — bağlantı basit.
Geniş Giriş
Tek modülle 5 V ve 12 V sistemlerden 3,3 V alınır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Step-down (buck) DC-DC regülatör modülü |
| Model | DD4012SA |
| Çıkış Gerilimi | 3.3 V sabit |
| Dönüşüm Tipi | Anahtarlamalı |
| Pinler | VI (giriş) / GND / VO (çıkış) |
| Montaj Tipi | THT pinli |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- ESP8266 / ESP32 beslemesi
- nRF24L01 modül beslemesi
- 3.3V sensör beslemesi
- SD kart modülü beslemesi
- 12V sistemde 3.3V hattı
- Pille çalışan projeler
- Mevcut karta sonradan ekleme
- Breadboard prototipleri
Giriş gerilimi çıkıştan belirgin şekilde yüksek olmalıdır. Modülün akım sınırını aşmayın; aşırı yükte çıkış gerilimi düşer ve modül ısınır.
Teknik Sıkça Sorulan Sorular (SSS)
5V sürümünden farkı ne?
Çıkış gerilimi farklıdır: bu modül 3,3 V, diğeri 5 V verir. Gövde ve bağlantı aynıdır.
Lineer regülatörden farkı ne?
Anahtarlamalıdır; fazla gerilimi ısıya çevirmez, verimi yüksektir ve aynı akımda daha az ısınır.
ESP8266 besler mi?
Evet, 3,3 V çıkış ESP8266 için doğrudur. Ani WiFi akım çekişlerini karşılayabilmesi için çıkışa bir kondansatör eklemek iyi olur.
Çıkış ayarlanabilir mi?
Hayır, 3,3 V sabittir.
Kaç adet gelir?
1 adet.
