DC099 Metal DC Güç Jakı - 5.5x2.1mm, Şase Tip
DC099 Metal DC Güç Jakı Hakkında Detaylı İnceleme

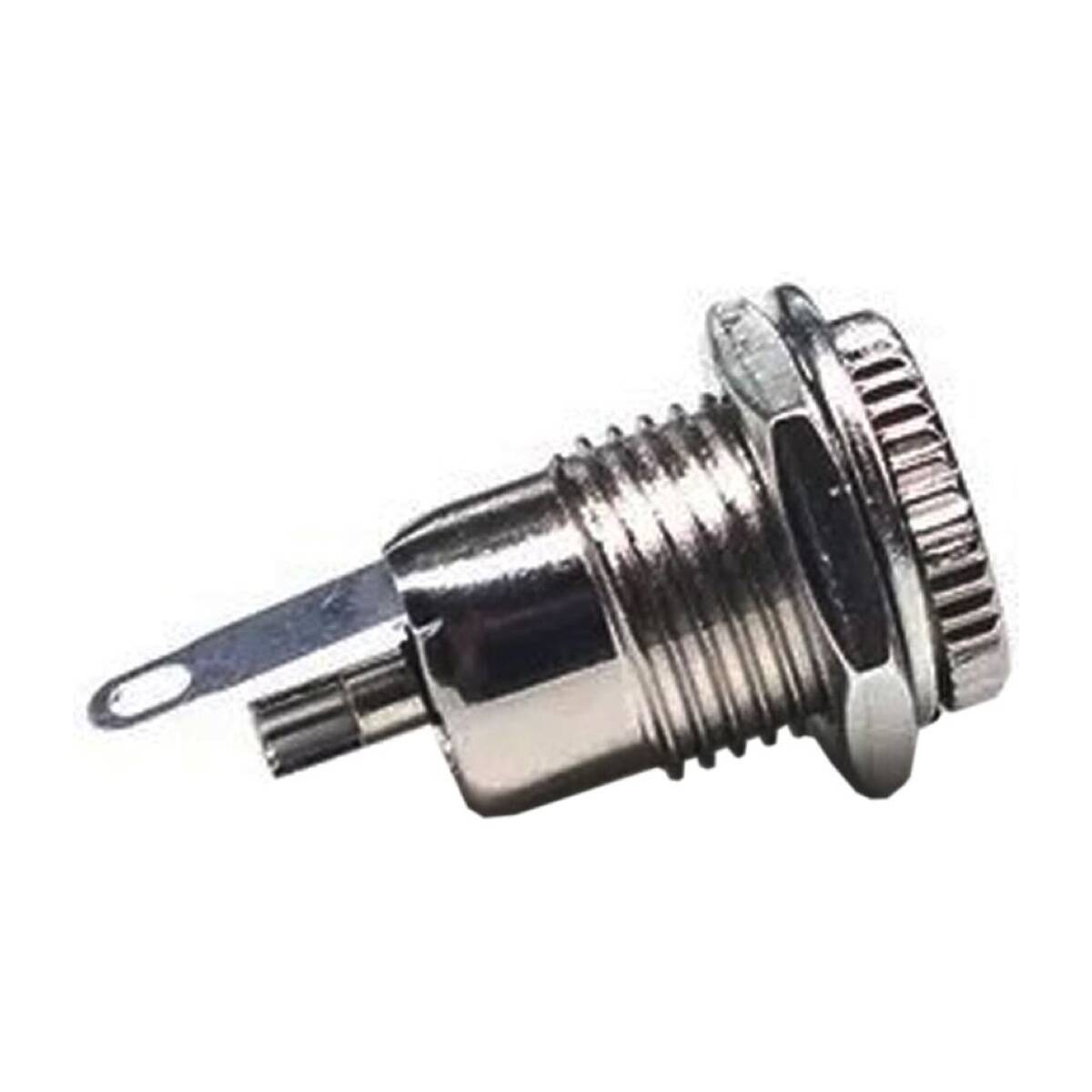

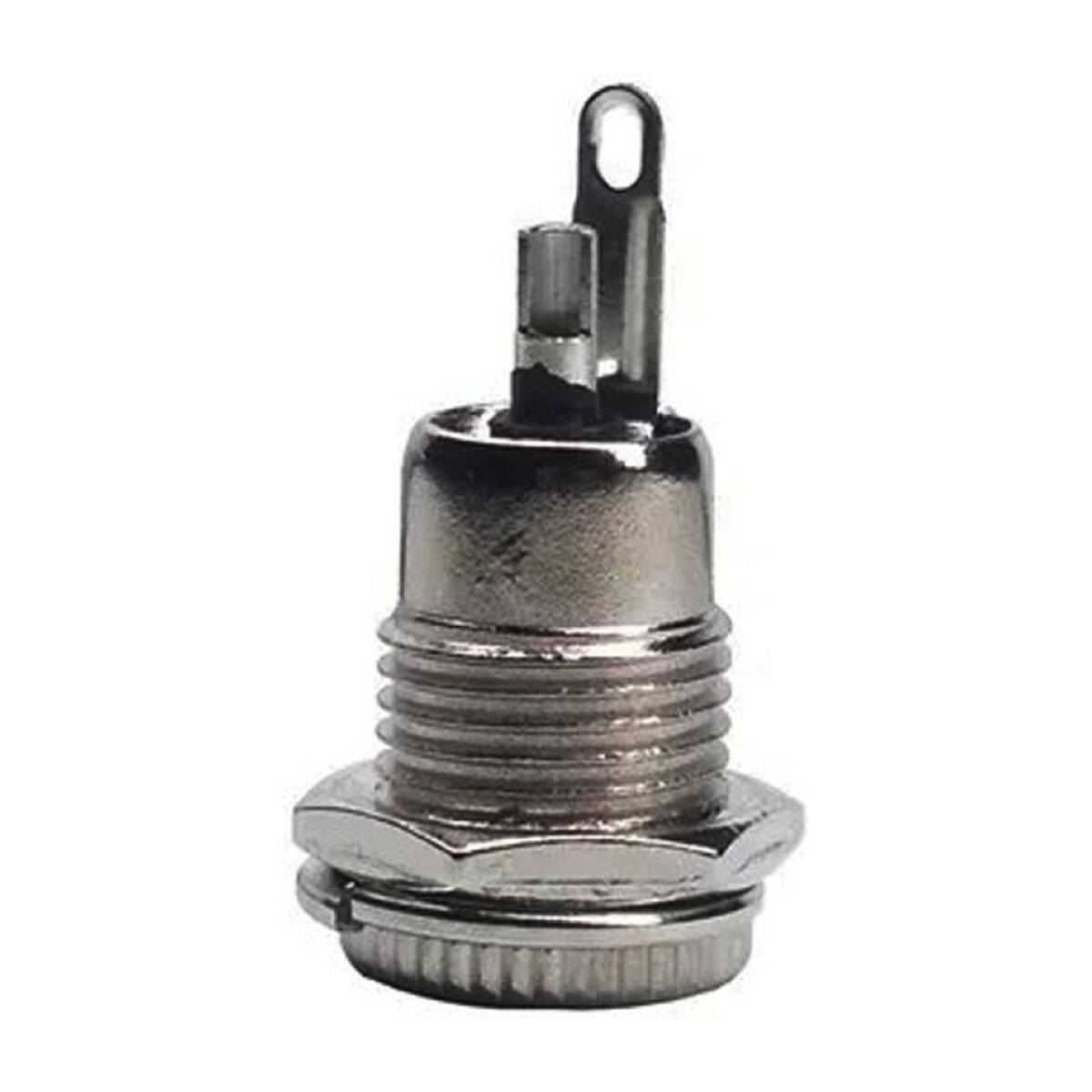

5.5 x 2.1 mm ölçüsünde, metal gövdeli DC güç jakıdır. Panele açılan delikten geçirilip somunla sabitlenir.
5.5 x 2.1 mm, elektronik dünyasında en yaygın adaptör fişi ölçüsüdür — piyasadaki 12 V adaptörlerin büyük bölümü bu ölçüdedir. Cihazınıza bu jakı koyduğunuzda kullanıcı hazır bir adaptörle besleme yapabilir; özel kablo aramaya gerek kalmaz.
Metal gövdenin plastiğe üstünlüğü dayanıklılıktır. Güç jakları cihazın en çok takılıp çıkarılan noktasıdır; plastik gövdeli jaklar zamanla yuvadan oynar ve içteki kontak yayları yorulur. Metal gövde bu zorlanmaya çok daha uzun dayanır.
Nominal yük DC 30 V / 5 A'dir. Temas direnci ≤0.03 Ω, yalıtım direnci ≥100 MΩ, dayanım gerilimi AC 500 V'tur. Çalışma sıcaklığı -30°C ile +70°C arasındadır.
Öne Çıkan Avantajlar
Metal Gövde
Sık takıp çıkarmaya plastik jaklardan çok daha uzun dayanır.
5.5x2.1mm Yaygın Ölçü
Piyasadaki adaptörlerin çoğuyla uyumlu; özel kablo gerekmez.
30V / 5A Kapasite
Orta güçlü cihazların besleme hattı için yeterli.
Somunlu Panel Montajı
Panele sıkıca oturur; kablo çekildiğinde yuvadan oynamaz.
Düşük Temas Direnci
≤0.03 Ω. Güç hattında kayıp ve ısınma yaratmaz.
Geniş Sıcaklık Aralığı
-30°C ile +70°C arasında çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | DC güç jakı — şase (panel) tip |
| Seri | DC099 |

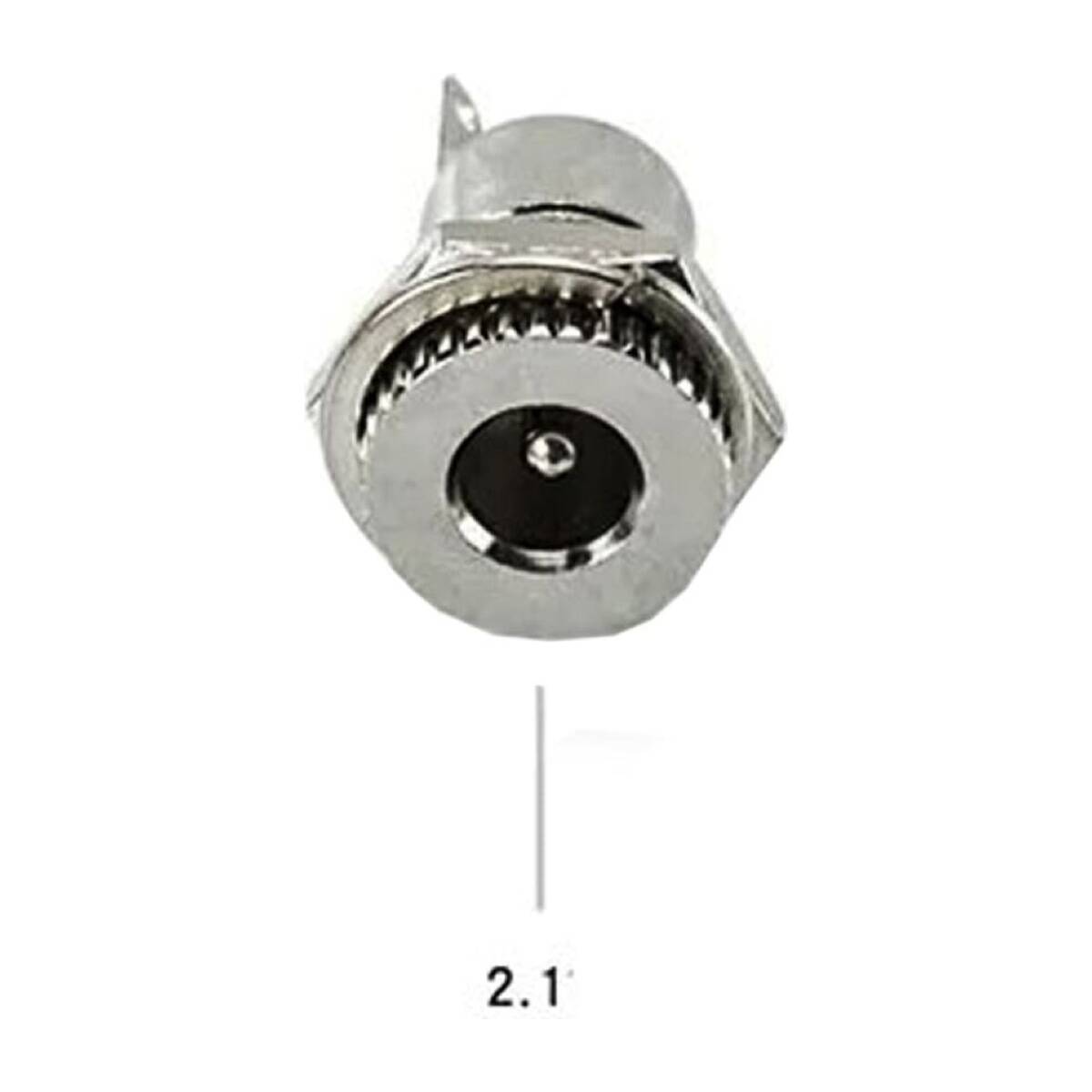

| Ölçü | 5.5 x 2.1 mm |
| Malzeme | Metal — gümüş ton |
| Nominal Yük | DC 30 V / 5 A |
| Temas Direnci | ≤ 0.03 Ω |
| Yalıtım Direnci | ≥ 100 MΩ |
| Dayanım Gerilimi | AC 500 V (50 Hz) / dk |
| Takma-Çıkarma Kuvveti | 3 - 20 N |
| Çalışma Sıcaklığı | -30°C ~ +70°C |
| Paket İçeriği | 1 adet jak |
Kullanım Alanları
- Cihaz güç girişi
- Adaptörle beslenen kutulu projeler
- Panel ve kasa montajı
- Güç kaynağı çıkışı
- Amfi ve ses cihazları
- Kontrol ve röle kutuları
- Eskiyen jakın değişimi
- Prototip ve deney düzenekleri
- Endüstriyel kontrol panelleri
- Maker projeleri
Jak 5.5 x 2.1 mm ölçüsündedir; 5.5 x 2.5 mm fişler gevşek oturur ve temas sorunu yaratır — adaptörünüzün iç pim çapını doğrulayın. Nominal yük 30 V / 5 A'dir, bu değerlerin üstünde kullanılmamalıdır. Panel deliği jak gövdesine göre açılmalı, somun iyice sıkılmalıdır; gevşek montajda kablo çekildiğinde jak döner ve lehim uçları kopar. Kutup yönüne dikkat edilmelidir — çoğu cihazda iç pim artı, dış gövde eksidir, ancak bu her adaptörde aynı değildir.
Teknik Sıkça Sorulan Sorular (SSS)
Ölçüsü ne?
5.5 x 2.1 mm. 5.5 x 2.5 mm fişler gevşek oturur.
Kaç amper taşır?
DC 30 V'ta 5 A'e kadar.
Nasıl monte edilir?
Panele açılan delikten geçirilip somunla sabitlenir.
Metal olması ne kazandırır?
Sık takıp çıkarmaya plastik gövdeli jaklardan çok daha uzun dayanır.
Kutup yönü nasıl?
Genellikle iç pim artı, dış gövde eksidir; ancak adaptöre göre değişebilir, kontrol edilmelidir.
