D35XB80 Köprü Diyot - 35A 800V, Vidalı Montajlı
D35XB80 Köprü Diyot 35A 800V Hakkında Detaylı İnceleme
D35XB80, 35 A ortalama ileri akım ve 800 V tepe ters gerilim değerindeki yüksek akımlı tek fazlı köprü diyottur. Dört diyot tek gövdededir; alternatif akımın her iki yarım dalgasını da doğrultur.
Asıl ayırt edici yanı ani akım dayanımıdır: 550 A (50 Hz). Güç kaynakları ilk enerjilendiğinde filtre kondansatörleri boş olduğu için çok kısa süreli ama çok büyük bir akım çeker; bu değer, diyodun o anı sağ salim atlatmasını sağlar.
Gövdenin ortasındaki delikten vidayla soğutucuya monte edilir. Kılıf yalıtkandır, yani soğutucu ile diyot arasında ayrıca yalıtım pulu gerekmez — montajı basitleştirir.

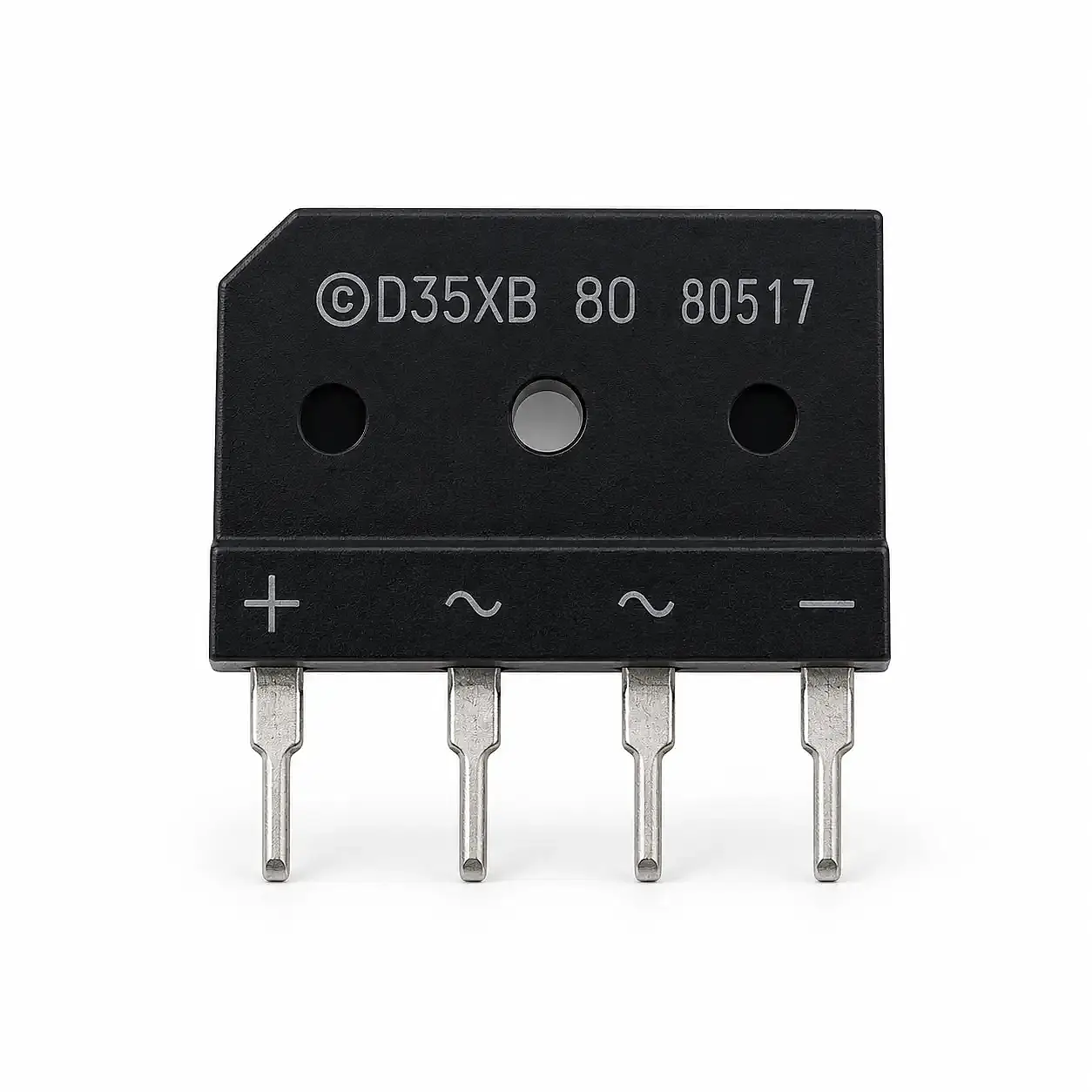

Bacak dizilimi gövdede yazılıdır: + , ~ , ~ , −. İnverter kaynak makineleri, motor sürücüleri, büyük güç kaynakları ve akü şarj devreleri tipik kullanım yerleridir.
Öne Çıkan Avantajlar
35 A ortalama akım
Büyük güç kaynakları ve motor devrelerine yeter.
550 A ani akım dayanımı
İlk enerjilenme darbesini güvenle karşılar.
800 V ters gerilim
Şebeke ve yükseltilmiş gerilimlerde güvenlik payı.
Yalıtkan gövde
Soğutucuya doğrudan vidalanır, ayrıca pul gerekmez.
Vidalı montaj
Ortadaki delikten sağlam sabitlenir.
Baskılı dizilim
+ ~ ~ − gövdede yazılı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün tipi | Tek fazlı köprü diyot (doğrultucu) |
| Model | D35XB80 |
| Ortalama ileri akım | 35 A |
| Tepe ters gerilim | 800 V |
| Ani (surge) akım | 550 A @ 50 Hz |
| Kılıf | Yalıtkan gövde, ortadan vidalı |
| Bacak dizilimi | + , ~ , ~ , − |
| Bağlantı | Yassı terminal |
| Soğutma | 🚨 Yüksek akımda soğutucu zorunlu |
| Paket içeriği | 1 adet köprü diyot |
Kullanım Alanları
- İnverter Kaynak Makinesi
- Motor Sürücü Devresi
- Büyük Güç Kaynağı
- Akü Şarj Devresi
- Trafo Çıkışı Doğrultma
- Endüstriyel Pano
- UPS ve Regülatör
- Elektrikli Araç Şarjı
- Yüksek Akımlı Onarım
- Güç Elektroniği Projesi
🚨 35 A değeri ancak uygun soğutucuyla elde edilir. Etiketteki akım, gövde sıcaklığının belirli bir değerin altında tutulduğu varsayımıyla verilir; soğutucusuz kullanımda bu akıma çok uzun süre dayanmaz. Soğutucu yüzeyi düz ve temiz olmalı, araya ısı macunu sürülmeli ve vida uygun torkla sıkılmalıdır. ⚠ Şebeke ve yüksek akım taşır — bağlantı yetkin biri tarafından yapılmalı, devre enerjiliyken terminallere dokunulmamalıdır. Çıkış dalgalı DC'dir, filtre kondansatörü gerekir; bu güçte kondansatör seçilirken ilk enerjilenme akımını sınırlamak için NTC ya da yumuşak kalkış devresi kullanılması diyodun ömrünü uzatır. İki diyot seri çalıştığı için çıkışta yaklaşık 2 V düşüş olur.
Teknik Sıkça Sorulan Sorular (SSS)
Soğutucu şart mı?
Yüksek akımda evet. 35 A değeri gövde sıcaklığı sınırlı tutulduğunda geçerlidir; soğutucusuz kullanımda bu akım uzun süre taşınamaz. Araya ısı macunu sürülmelidir.
Soğutucuya yalıtım pulu gerekir mi?
Hayır. Kılıf yalıtkandır, diyot doğrudan soğutucuya vidalanabilir. Yine de montaj yüzeyi düz ve temiz olmalıdır.
550 A ani akım ne demek?
Devre ilk enerjilendiğinde boş kondansatörler çok kısa süreli ama çok büyük akım çeker. Bu değer diyodun o darbeyi karşılayabildiği sınırdır.
Bacaklar nasıl bağlanır?
Gövdede yazılıdır: iki ~ ucuna AC girişi, + ve − uçlarından DC çıkışı alınır. Ters bağlantı diyodu anında bozar.
KBU2M gibi küçük köprülerden farkı ne?
Akım kapasitesi çok daha yüksektir (35 A / 2 A) ve soğutucuya vidalanacak yalıtkan gövdeye sahiptir. Küçük köprüler baskı devreye lehimlenir, bu model güç devreleri içindir.
