CR2032 SMD Metal Pil Yuvası - Lehimli Montaj
CR2032 SMD Metal Pil Yuvası - Lehimli Montaj Hakkında Detaylı İnceleme

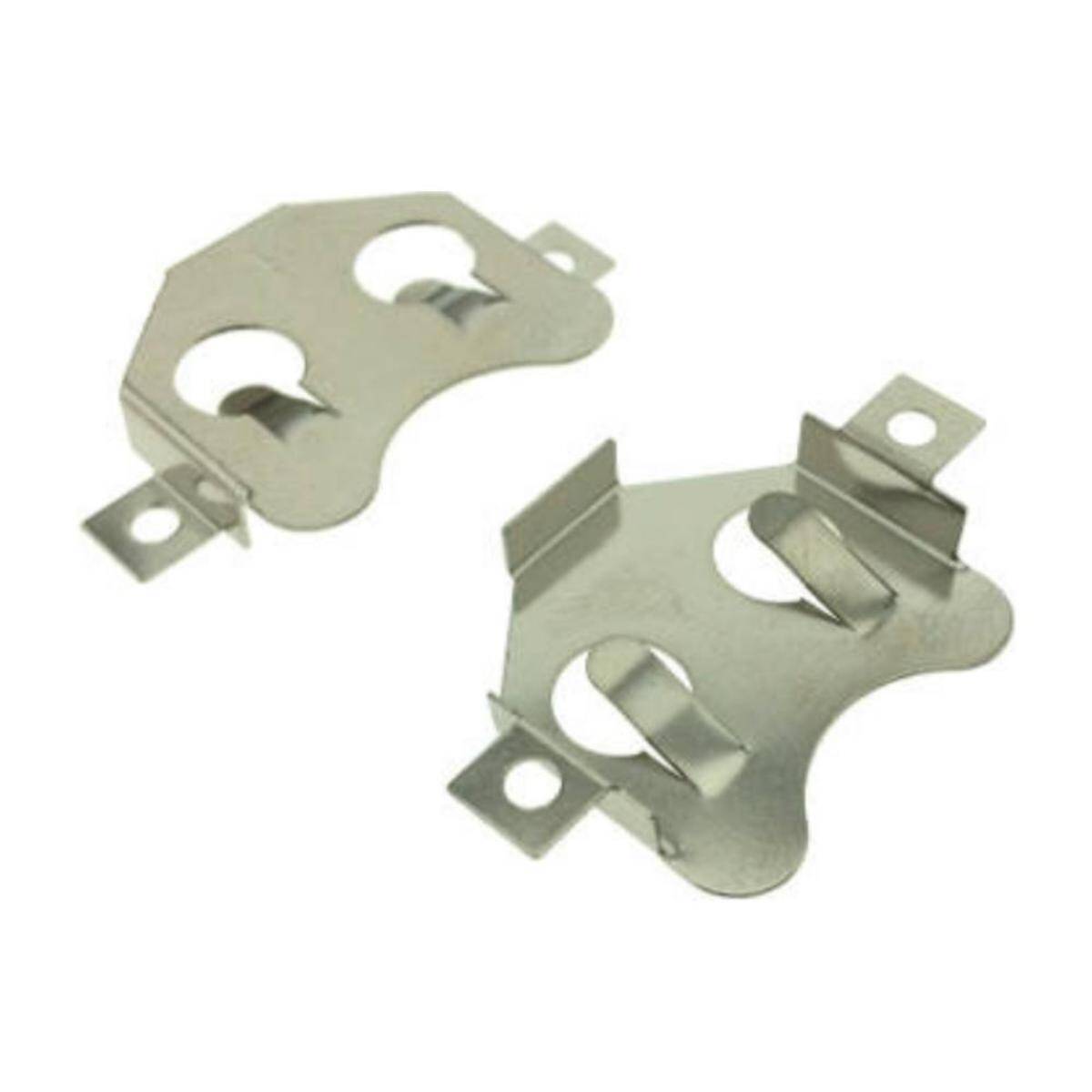

Bu parça, CR2032 tipi 20 mm para pilini baskı devre kartı üzerinde tutmak için kullanılan SMD metal bir pil yuvasıdır. Paslanmaz metal klips yapısı, pili yaylı şekilde bastırarak sabit tutar.
Yuva iki yan tırnağından kartın yüzeyine lehimlenir. Klips pilin pozitif (+) yüzüne temas eder; negatif (–) temas için pilin altına gelen bölgede kart üzerinde bir bakır ped bulunmalıdır.
Plastik gövdeli yuvalara göre çok daha ince ve hafiftir; RTC saat entegreleri, hafıza yedekleme ve küçük kumanda devreleri gibi alanın dar olduğu tasarımlarda tercih edilir.
Öne Çıkan Avantajlar
Düşük profil
Kart üzerinde çok az yükseklik kaplar.
Metal klips
Pili yaylı ve sağlam tutar.
SMD montaj
Kart yüzeyine doğrudan lehimlenir.
Hafif yapı
Taşınabilir ve giyilebilir cihazlara uygun.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Uyumlu pil | CR2032 (20 mm para pil) |
| Montaj | SMD, yüzey lehim |
| Malzeme | Metal klips |
| Temas | Klips: + kutup; – kutup karttaki ped |
| Paket içeriği | 1 adet pil yuvası |
Kullanım Alanları
- RTC saat devreleri
- Hafıza yedekleme
- Kumanda devreleri
- Giyilebilir projeler
- Mini sensör kartları
- Kendi PCB tasarımları
- Takip cihazları
- Elektronik oyuncaklar
- Ölçüm cihazları
- Prototip kartları
Yuva tek başına negatif teması sağlamaz; kendi kartınızı tasarlarken pilin altına gelen bölgeye negatif bakır ped koyun. Lehimlerken pili yuvaya takmayın.
Teknik Sıkça Sorulan Sorular (SSS)
Pil dahil mi?
Hayır, CR2032 pil ayrıca alınır.
Delikli karta takılır mı?
SMD bir parçadır; kart yüzeyine lehimlenir. Delikli karta tırnaklar lehimlenerek uygulanabilir ancak negatif ped gerekir.
Negatif temas nerede?
Pilin alt yüzü karttaki bakır pede temas eder; yuva yalnızca + kutbu taşır.
CR2025 takılır mı?
Çapı aynı olduğu için takılır, ancak daha ince olduğundan temas zayıf kalabilir.
Plastik yuvadan farkı nedir?
Daha ince ve hafiftir, yer kazandırır.
