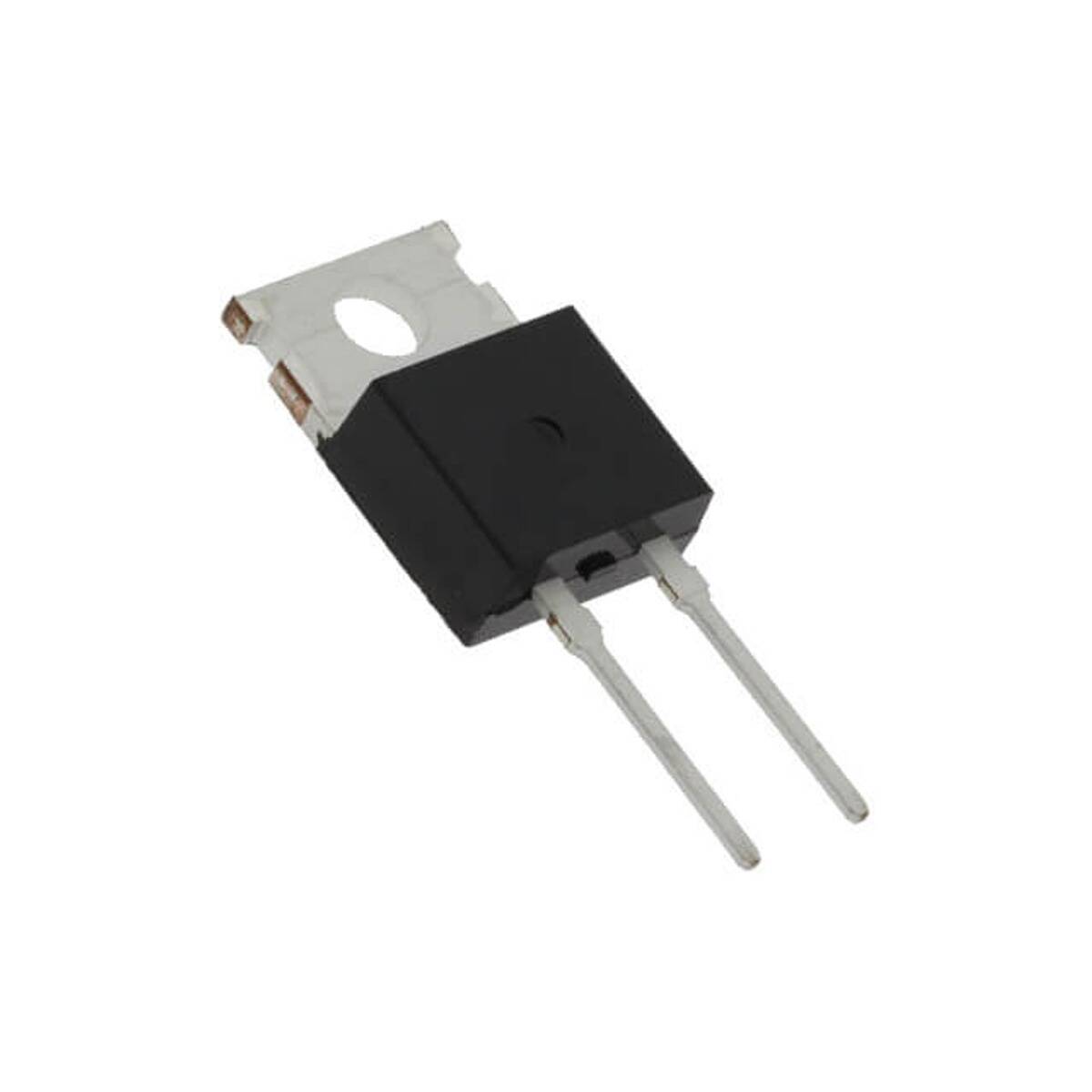

BYW29E-150 Ultra Hızlı Diyot - 8A 150V, TO-220AC
BYW29E-150 Ultra Hızlı Diyot - 8A 150V, TO-220AC Hakkında Detaylı İnceleme
8 A sürekli akım, 150 V ters gerilim taşıyan ultra hızlı doğrultucu diyottur. TO-220AC kılıfta, tek diyot olarak gelir.
Ultra hızlı (ultrafast) diyotların toparlanma süresi standart doğrultucu diyotlara göre çok kısadır. Bu, anahtarlamalı güç kaynaklarında (SMPS) her çevrimde oluşan ters toparlanma kaybını düşürür; devre daha az ısınır ve verim artar.
TO-220AC kılıf soğutucuya vidalanabilir. 8 A sürekli akımda soğutucusuz çalıştırmak önerilmez.
Öne Çıkan Avantajlar
8A / 150V
Orta güç SMPS çıkış katları için uygun.
Ultra Hızlı Toparlanma
Anahtarlama kaybı düşük, verim yüksek.
TO-220AC Kılıf
Soğutucuya vidalanabilir, ısı atımı kolay.
Tek Diyot
Çift diyot değil; tek eleman.
Düşük İletim Gerilimi
Isınmayı azaltır.
Onarımda Yaygın
Adaptör ve SMPS tamirinde sık kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | Ultra hızlı doğrultucu diyot |
| Sürekli Akım (IF) | 8 A |
| Ters Gerilim (VRRM) | 150 V |
| Kılıf | TO-220AC |
| Yapı | Tek diyot |
| Üretici | WeEn Semiconductors |
| Üretici Kodu | BYW29E-150,127 |
| Paket İçeriği | 1 adet |
Kullanım Alanları
- SMPS Çıkış Doğrultma
- Adaptör Onarımı
- Freewheeling Diyot
- Boost/Buck Dönüştürücü
- Motor Sürücü Koruma
- Güç Kaynağı Tasarımı
- Prototip
- Yedek Parça
Teknik Sıkça Sorulan Sorular (SSS)
Standart diyottan farkı ne?
Ters toparlanma süresi çok daha kısadır; yüksek frekansta anahtarlama kaybı ve ısınma belirgin şekilde azalır.
Soğutucu gerekli mi?
8 A gibi yüksek akımlarda evet. Düşük akımda soğutucusuz kullanılabilir ancak kılıf sıcaklığı izlenmelidir.
Kılıftaki metal sırt hangi uca bağlı?
TO-220AC kılıfta metal sırt katot ucuyla bağlantılıdır; soğutucuya doğrudan vidalanırsa yalıtım gerekir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
