BYV95B Hızlı Diyot - 1.5A 400V, DO-204AP
BYV95B Hızlı Diyot Hakkında Detaylı İnceleme

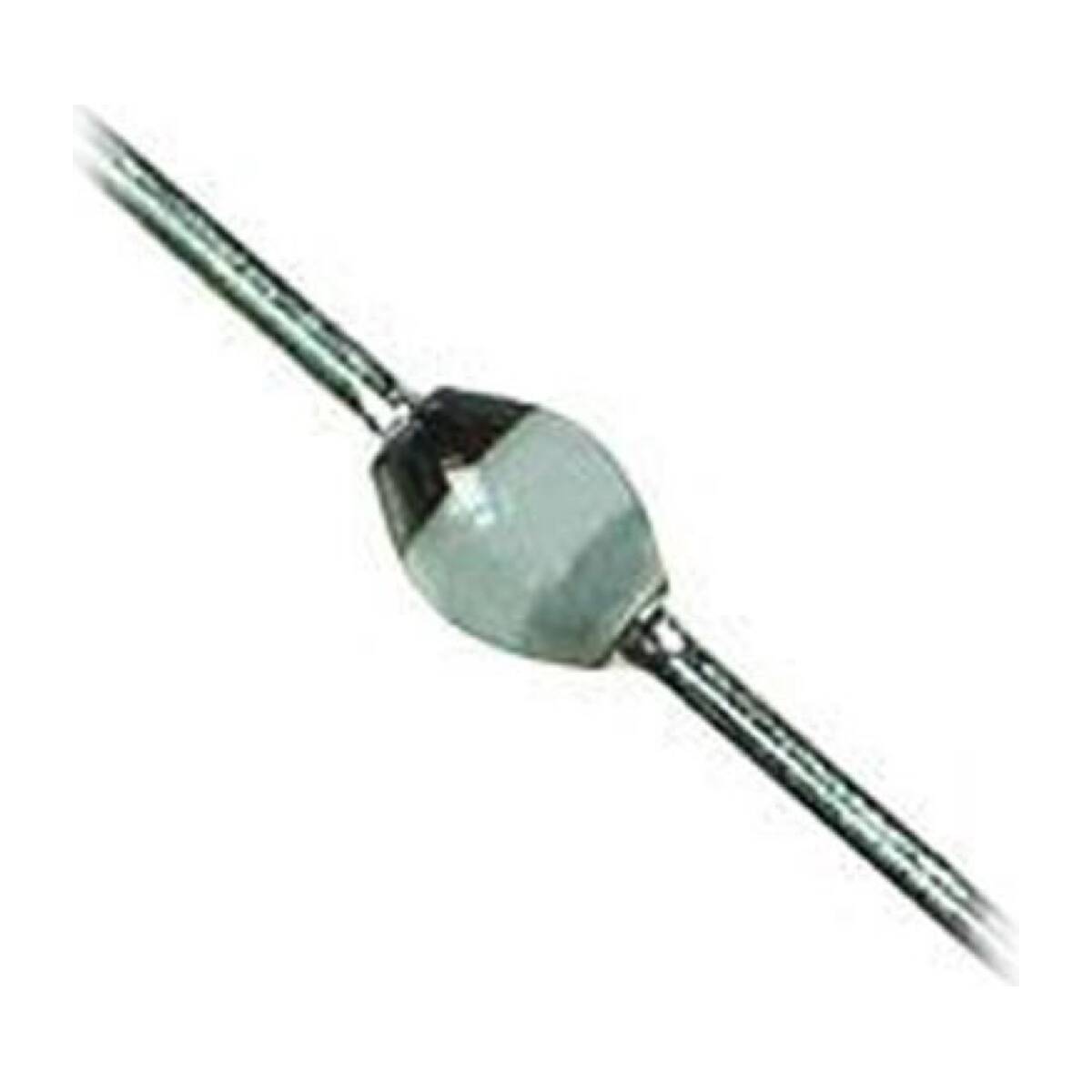

BYV95B, 1.5 A akım ve 400 V gerilim değerlerine sahip hızlı diyottur. Vishay üretimidir ve DO-204AP kılıftadır.
Diyot, akımı tek yönde geçiren temel devre elemanıdır. Doğrultma, ters akım koruması ve anahtarlama devrelerinde bobin geri gerilimini söndürme gibi işlerde kullanılır.
"Hızlı" diyot ifadesi kritik bir farka işaret eder. Sıradan doğrultucu diyotlar iletimden kesime geçerken kısa bir süre boyunca ters yönde akım geçirmeye devam eder; buna ters toparlanma süresi denir. 50 Hz şebeke doğrultmasında bu süre önemsizdir, ancak anahtarlamalı güç kaynakları saniyede on binlerce kez anahtarlar — orada her geçişte kaybedilen enerji ısı olarak birikir ve verim düşer.
BYV95B, yüksek gerilim (400 V) dayanımıyla öne çıkar. Akım kapasitesi 1.5 A ile orta seviyededir; şebeke gerilimi seviyesinde çalışan anahtarlamalı kaynakların yardımcı katlarında ve snubber devrelerinde kullanılır.
Çalışma sıcaklığı -55°C ile +150°C arasındadır.
Öne Çıkan Avantajlar
Hızlı Ters Toparlanma
Anahtarlamalı devrelerde geçiş kaybını ve ısınmayı azaltır.
1.5A / 400V
Güç devrelerinde kullanıma uygun akım ve gerilim değerleri.
Vishay Üretimi
Bilinen bir üreticinin ürünü; veri sayfası değerleri güvenilirdir.
Geniş Sıcaklık Aralığı
-55°C ile +150°C arasında çalışır.
DO-204AP Kılıf
Standart kılıf; yaygın kart tasarımlarına uyar.
Anahtarlamalı Kaynaklara Uygun
SMPS, invertör ve sürücü devrelerinde kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Hızlı diyot |
| Model | BYV95B |
| Üretici | Vishay |
| Kılıf | DO-204AP |
| Soket Tipi | THT |
| Akım | 1.5A |
| Gerilim | 400V |
| Çalışma Sıcaklığı | -55°C ~ +150°C |
| Paket İçeriği | 1 adet diyot |
Kullanım Alanları
- Anahtarlamalı güç kaynakları (SMPS)
- Doğrultma devreleri
- Ters akım koruması
- Motor sürücü devreleri
- İnvertör ve dönüştürücüler
- Bobin geri gerilim söndürme
- Elektronik onarım ve yenileme
- Kendi PCB tasarımlarınız
- Eğitim ve laboratuvar çalışmaları
- Maker projeleri
Diyotun akım ve gerilim değerleri (1.5A / 400V) aşılmamalıdır; sınırın üstünde kullanmak diyotu kalıcı olarak bozar ve kısa devreye yol açabilir. Güç diyotları yük altında ısınır; sürekli yüksek akımda soğutucu gerekebilir. Devreye takarken kutup yönüne dikkat edilmelidir — gövde üzerindeki şerit katot ucunu gösterir, ters takılan diyot devreyi çalıştırmaz ya da kısa devre yapar. Lehimleme sırasında uzun süre ısı vermek diyot yapısına zarar verir.
Teknik Sıkça Sorulan Sorular (SSS)
Hızlı diyot ne demek?
İletimden kesime geçerken ters yönde akım geçirme süresi (ters toparlanma) kısa olan diyottur. Anahtarlamalı devrelerde kaybı azaltır.
Akım ve gerilim değerleri ne?
1.5A akım, 400V gerilim.
Kılıfı ne?
DO-204AP.
Kutup yönü nasıl anlaşılır?
Gövde üzerindeki şerit katot (eksi) ucunu gösterir.
Neden yüksek gerilimli?
400 V dayanım, şebeke seviyesinde çalışan devrelerde kullanılabilmesini sağlar.
