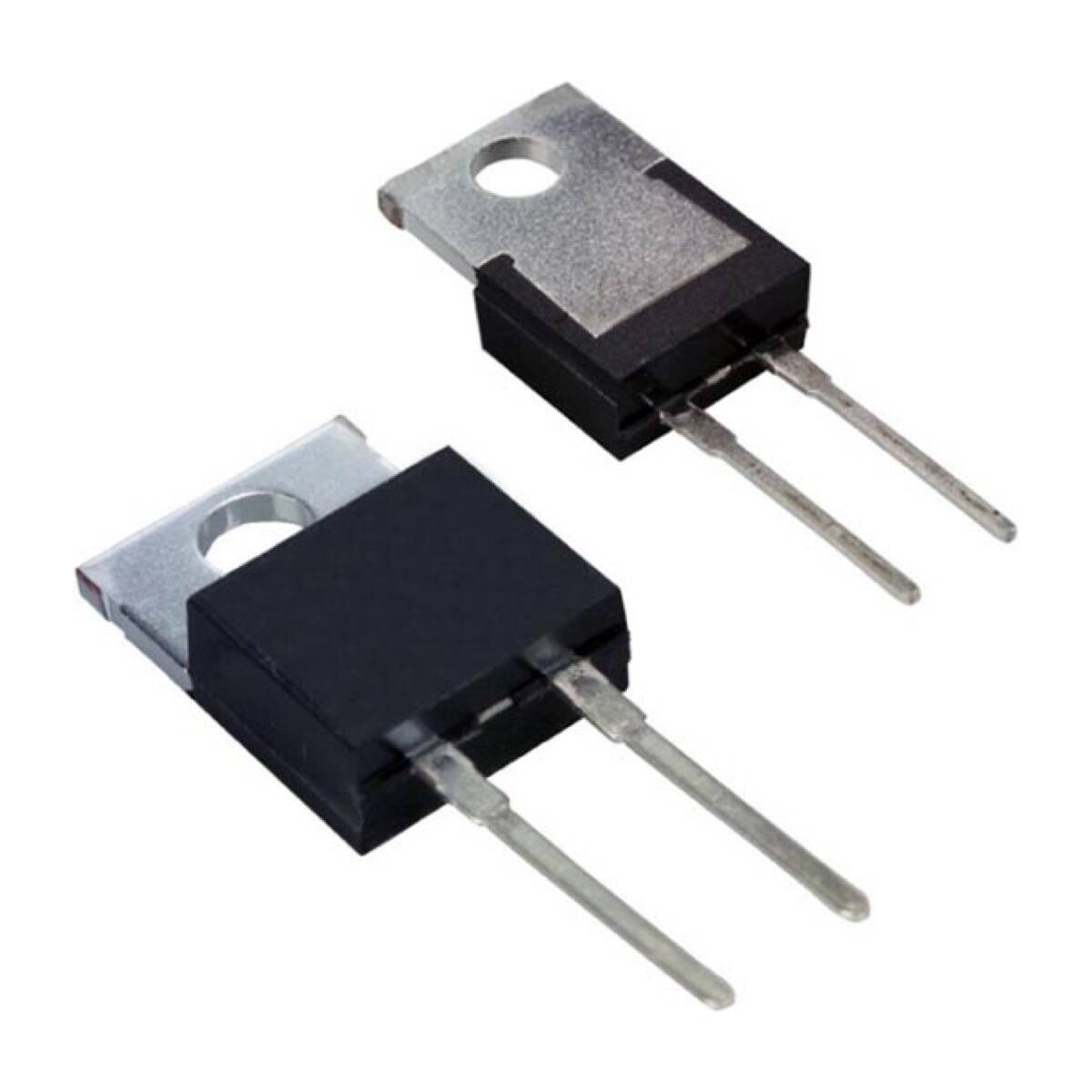

BYV29-150 Hızlı Diyot - 8A 150V, TO-263AB
BYV29-150 Hızlı Diyot Hakkında Detaylı İnceleme
BYV29-150, 8 A akım ve 150 V gerilim değerlerine sahip hızlı diyottur. Vishay üretimidir ve TO-263AB kılıftadır.
Diyot, akımı tek yönde geçiren temel devre elemanıdır. Doğrultma, ters akım koruması ve anahtarlama devrelerinde bobin geri gerilimini söndürme gibi işlerde kullanılır.
"Hızlı" diyot ifadesi kritik bir farka işaret eder. Sıradan doğrultucu diyotlar iletimden kesime geçerken kısa bir süre boyunca ters yönde akım geçirmeye devam eder; buna ters toparlanma süresi denir. 50 Hz şebeke doğrultmasında bu süre önemsizdir, ancak anahtarlamalı güç kaynakları saniyede on binlerce kez anahtarlar — orada her geçişte kaybedilen enerji ısı olarak birikir ve verim düşer.
BYV29-150, 25 ns ters toparlanma süresiyle bu sınıfın hızlı üyelerindendir. 8 A akım kapasitesi, anahtarlamalı güç kaynaklarının çıkış doğrultma katında ve motor sürücü devrelerinde kullanılabilecek bir değerdir.
Çalışma sıcaklığı -55°C ile +150°C arasındadır.
Öne Çıkan Avantajlar
Hızlı Ters Toparlanma
Anahtarlamalı devrelerde geçiş kaybını ve ısınmayı azaltır.
8A / 150V
Güç devrelerinde kullanıma uygun akım ve gerilim değerleri.
Vishay Üretimi
Bilinen bir üreticinin ürünü; veri sayfası değerleri güvenilirdir.
Geniş Sıcaklık Aralığı
-55°C ile +150°C arasında çalışır.
TO-263AB Kılıf
Standart kılıf; yaygın kart tasarımlarına uyar.
Anahtarlamalı Kaynaklara Uygun
SMPS, invertör ve sürücü devrelerinde kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Hızlı diyot |
| Model | BYV29-150 |
| Üretici | Vishay |
| Kılıf | TO-263AB |
| Soket Tipi | THT |
| Akım | 8A |
| Gerilim | 150V |
| Çalışma Sıcaklığı | -55°C ~ +150°C |
| Paket İçeriği | 1 adet diyot |
Kullanım Alanları
- Anahtarlamalı güç kaynakları (SMPS)
- Doğrultma devreleri
- Ters akım koruması
- Motor sürücü devreleri
- İnvertör ve dönüştürücüler
- Bobin geri gerilim söndürme
- Elektronik onarım ve yenileme
- Kendi PCB tasarımlarınız
- Eğitim ve laboratuvar çalışmaları
- Maker projeleri
Diyotun akım ve gerilim değerleri (8A / 150V) aşılmamalıdır; sınırın üstünde kullanmak diyotu kalıcı olarak bozar ve kısa devreye yol açabilir. Güç diyotları yük altında ısınır; sürekli yüksek akımda soğutucu gerekebilir. Devreye takarken kutup yönüne dikkat edilmelidir — gövde üzerindeki şerit katot ucunu gösterir, ters takılan diyot devreyi çalıştırmaz ya da kısa devre yapar. Lehimleme sırasında uzun süre ısı vermek diyot yapısına zarar verir.
Teknik Sıkça Sorulan Sorular (SSS)
Hızlı diyot ne demek?
İletimden kesime geçerken ters yönde akım geçirme süresi (ters toparlanma) kısa olan diyottur. Anahtarlamalı devrelerde kaybı azaltır.
Akım ve gerilim değerleri ne?
8A akım, 150V gerilim.
Kılıfı ne?
TO-263AB.
Kutup yönü nasıl anlaşılır?
Gövde üzerindeki şerit katot (eksi) ucunu gösterir.
Ters toparlanma süresi ne?
25 ns. Bu sınıfın hızlı diyotlarındandır.
