BU508AF NPN Güç Transistörü - 700V 8A, ISOWATT218
BU508AF NPN Güç Transistörü Hakkında Detaylı İnceleme

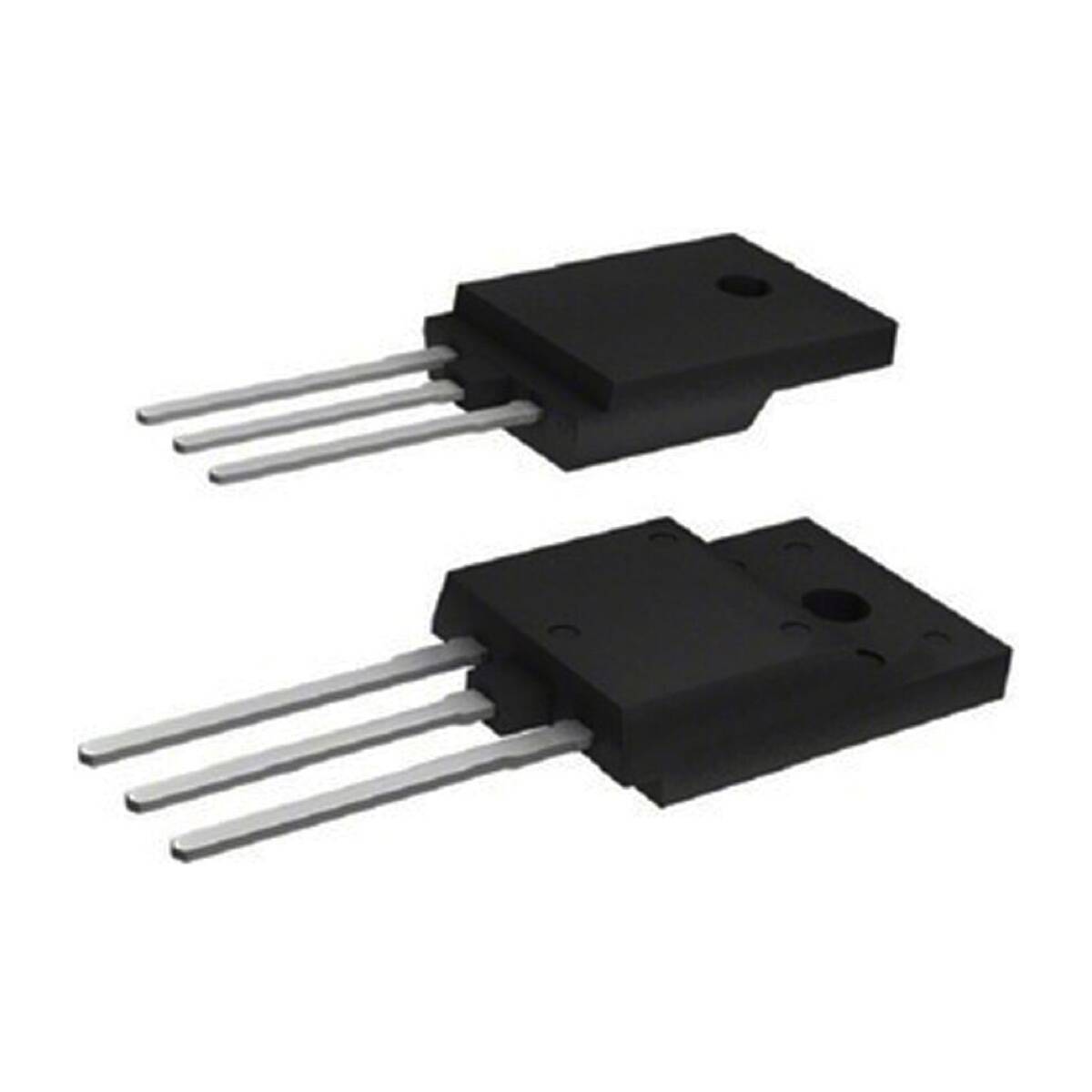

BU508AF, NXP üretimi NPN güç transistörüdür. 700 V kollektör-emiter gerilimi ve 8 A kollektör akımı taşır; kılıfı ISOWATT218'dir.
Kılıftaki "ISO" ön eki önemli bir ayrıntıya işaret eder: gövde izolelidir. Klasik TO-218 ve TO-3P kılıflarda transistörün metal arka yüzeyi kollektöre bağlıdır; soğutucuya monte ederken araya mika pul ve yalıtkan burç koymak zorunludur. ISOWATT kılıfta bu iç yalıtım zaten yapılmıştır — transistör soğutucuya doğrudan vidalanabilir. Montaj hem hızlanır hem de mika pulun kayması gibi klasik arıza kaynağı ortadan kalkar.
700 V'luk dayanım, bu transistörü şebeke seviyesinde çalışan devrelere uygun kılar. Kollektör-baz gerilimi ise 1500 V'a kadar çıkar. Klasik kullanım alanı televizyon yatay saptırma katları ve anahtarlamalı güç kaynaklarıdır.
Maksimum güç tüketimi 34 W, geçiş frekansı 3 MHz'tir.
Öne Çıkan Avantajlar
İzoleli ISOWATT218 Kılıf
Soğutucuya doğrudan vidalanır; mika pul ve yalıtkan burç gerekmez.
700V Yüksek Gerilim
Şebeke seviyesinde çalışan devrelerde kullanılabilir.
8A Kollektör Akımı
Güç anahtarlama ve saptırma katları için yeterli akım kapasitesi.
1500V Kollektör-Baz
Yüksek gerilim geçişlerine karşı geniş marj.
NXP Üretimi
Bilinen üretici; veri sayfası değerleri güvenilirdir.
34W Güç Kapasitesi
Uygun soğutmayla yüksek güçlü devrelerde çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | NPN güç transistörü |
| Model | BU508AF |
| Üretici | NXP |

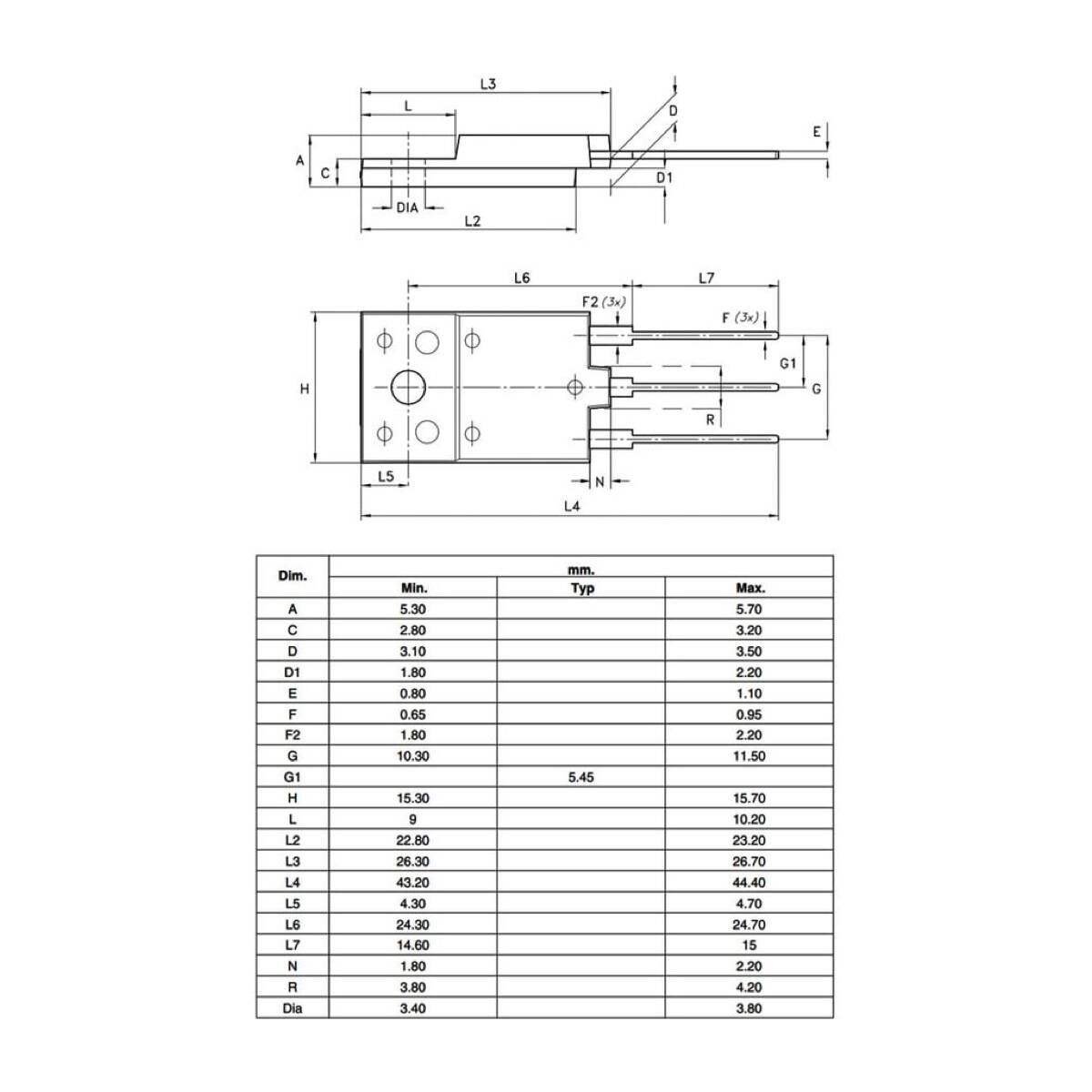

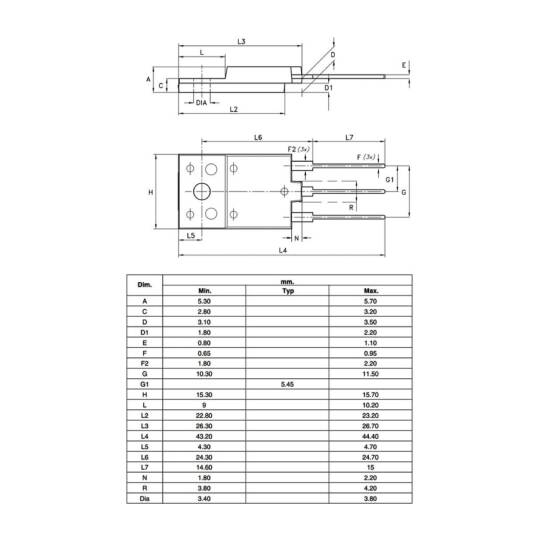

| Kılıf | ISOWATT218 (izoleli) |
| Transistör Tipi | NPN |
| Malzeme | Silisyum |
| Maks. Kollektör-Emiter (Vce) | 700 V |
| Maks. Kollektör-Baz (Vcb) | 1500 V |
| Maks. Kollektör Akımı (Ic) | 8 A |
| Maks. Güç Tüketimi (Pc) | 34 W |
| Geçiş Frekansı (ft) | 3 MHz |
| Çalışma Bağlantı Sıcaklığı (Tj) | 150°C |
| Paket İçeriği | 1 adet transistör |
Kullanım Alanları
- Anahtarlamalı güç kaynakları
- Televizyon yatay saptırma katları
- Yüksek gerilimli anahtarlama devreleri
- İnvertör ve dönüştürücüler
- Ateşleme ve yüksek gerilim devreleri
- Elektronik onarım ve yenileme
- Endüstriyel güç devreleri
- Eski cihaz tamiri
- Eğitim ve laboratuvar çalışmaları
- Kendi PCB tasarımlarınız

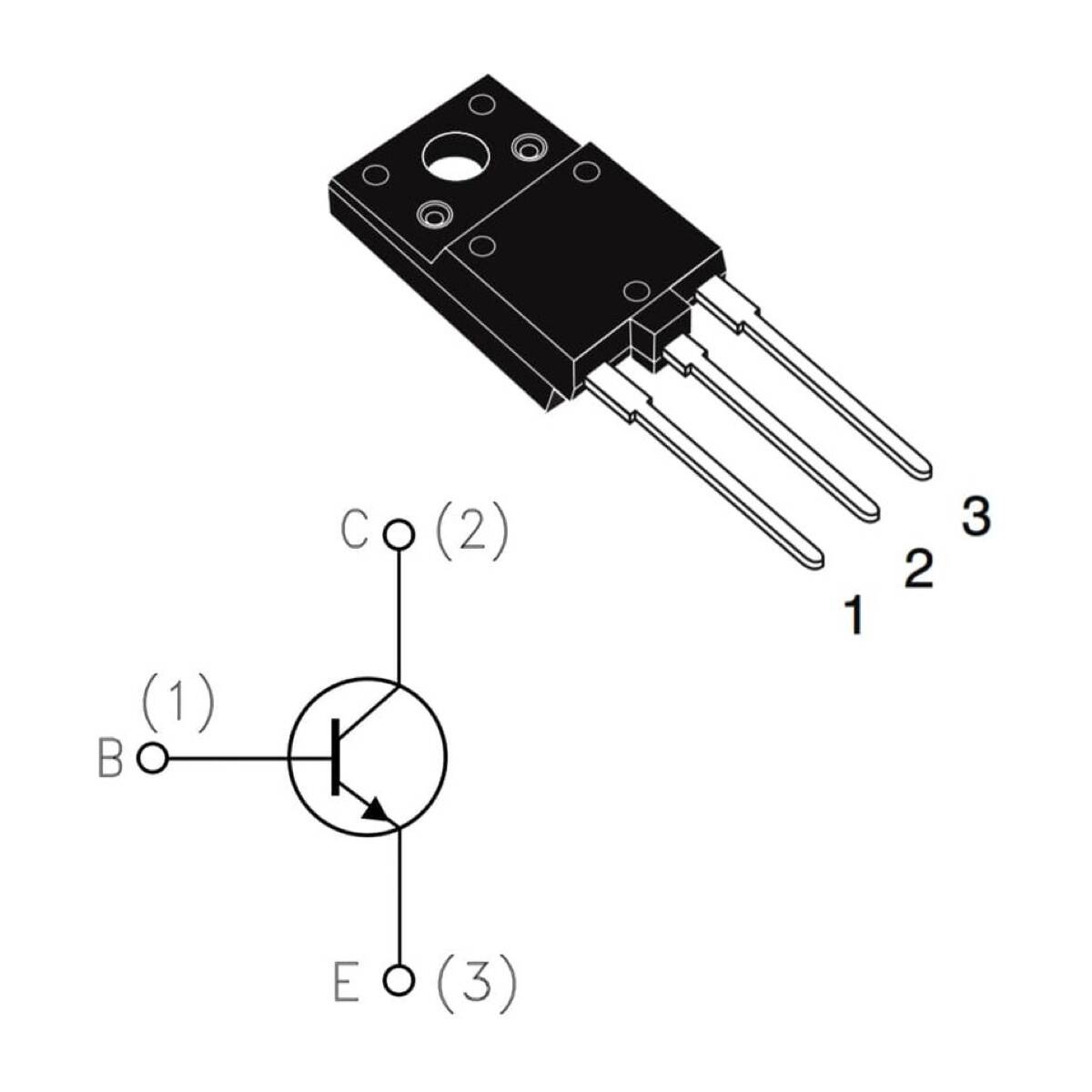

⚠ Transistör 700 V'a kadar gerilim taşır; bu seviyedeki devreler hayati tehlike içerir. Enerjili devreye dokunulmamalı, kondansatörlerin boşaldığından emin olunmalıdır. Belirtilen akım, gerilim ve güç değerleri (8 A / 700 V / 34 W) aşılmamalıdır. Yüksek güçte soğutucu zorunludur — soğutucusuz çalıştırmak transistörü saniyeler içinde yakar. Kılıf izoleli olduğu için soğutucuya doğrudan vidalanabilir, ancak montaj yüzeyi düz ve temiz olmalı, termal macun kullanılmalıdır. Bacak dizilimi (B-C-E) veri sayfasından doğrulanmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
ISOWATT218 ne demek?
Gövdesi izoleli bir kılıf tipidir. Transistör soğutucuya doğrudan vidalanabilir; mika pul gerekmez.
Kaç volt dayanır?
Kollektör-emiter 700 V, kollektör-baz 1500 V.
Kaç amper taşır?
8 A kollektör akımı.
Soğutucu gerekir mi?
Yüksek güçte zorunludur. Soğutucusuz çalıştırmak transistörü yakar.
NPN mi PNP mi?
NPN tipidir.
