BLOCK VCM 10/1/12 PCB Tipi Trafo - 230V/12V 10VA, 833mA
BLOCK VCM 10/1/12 PCB Tipi Trafo Hakkında Detaylı İnceleme

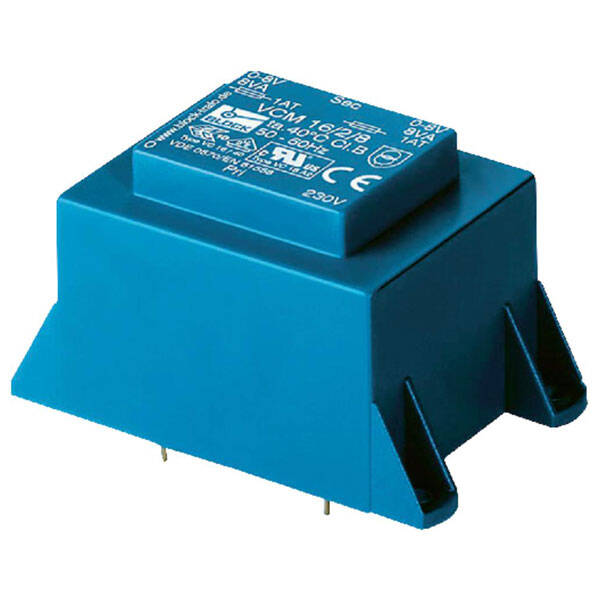

Alman BLOCK markasının VCM serisinden, baskılı devre kartına doğrudan lehimlenen emniyet izolasyon trafosudur. 230 V şebeke gerilimini 12 V'a düşürür, 10 VA güç ve yaklaşık 833 mA akım verir. VCM serisi, VC serisinden gövdenin iki yanındaki montaj kulakları ile ayrılır; trafo karta lehimlenmenin yanında vidayla da sabitlenebilir. Gövde üzerinde Typ VC10/40 · Type VC10 A2 · VDE 0570/EN 61558 · ta 40 °C Cl.B yazar.
Kapalı (enkapsüle) gövde, sargıları neme, toza ve mekanik darbeye karşı korur. Uçlar doğrudan baskılı devre kartına oturur; ayrı montaj aparatı, klemens ya da kablolama gerekmez.
Trafonun yaptığı iş yalnızca gerilim düşürmek değildir: primer ile sekonder arasında elektriksel bağlantı yoktur, aktarım manyetiktir. Bu galvanik ayrım, şebekeyle çalışan bir cihazda kullanıcı güvenliğinin temelidir.
Çıkış alternatif gerilimdir. Doğru gerilim gerekiyorsa köprü diyot ve filtre kondansatörü eklenmeli, ardından bir regülatörle sabitlenmelidir. Doğrultulmuş gerilim, yüksüzken AC değerin yaklaşık 1,4 katına çıkar; regülatör ve kondansatör seçerken bu tepe değeri esas alın.
Öne Çıkan Avantajlar
Karta doğrudan lehimlenir
PCB tipi uçlar sayesinde ek kablolama, klemens ya da montaj aparatı gerekmez. Delik düzeni standart delikli plakete de uyar.
Şebekeden izole eder
Primer ve sekonder arasında galvanik bağlantı yoktur; dokunma güvenliği sağlanır. SELV/PELV devrelerinin temeli budur.
Reçine dolgulu kapalı gövde
Dolgu sargıyı nemden, tozdan ve titreşimden korur; aynı zamanda ısıyı gövdeye yayarak sargı sıcaklığını düşürür.
Alman üretimi, tam belgeli
VDE 0570 / EN 61558 emniyet izolasyon trafosu standardına göre belgelendirilmiştir; SELV ve PELV devrelerinde kullanılabilir.
Yan montaj kulakları
VCM serisinin VC serisinden farkı budur: gövdenin iki yanındaki delikli kulaklar sayesinde trafo şasiye veya karta vidayla sabitlenebilir, titreşimli ortamda lehim uçlarına yük binmez.
12 V regüleli besleme için ideal
Doğrultulup filtrelendiğinde yaklaşık 17 V elde edilir; 12 V regülatöre giriş için yeterli pay bırakır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | BLOCK VCM 10/1/12 |
| Seri | VCM (yan montaj kulaklı) |
| Tip kodu | Typ VC10/40 · Type VC10 A2 |
| Primer | 230 V AC |
| Sekonder | 12 V AC |
| Güç | 10 VA |
| Sekonder akım | 833 mA |
| Frekans | 50 - 60 Hz |
| Önerilen primer sigorta | 0,8 A gecikmeli (T) |
| Yalıtım sınıfı | B, ta 40 °C |
| Belgeler | VDE 0570 / EN 61558, CE, cURus |
| Gövde | Kapalı (enkapsüle), reçine dolgulu, mavi |
| Montaj | PCB tipi + yan montaj kulakları |
Kullanım Alanları
- 12 V regüleli güç kaynağı yapımı
- Röle ve kontakör kartı besleme
- Röle ve kontakör sürme kartları
- Küçük kontrol, ölçüm ve gösterge devreleri
- Zaman rölesi, termostat ve seviye kontrol kartları
- Şebekeden izoleli besleme gereken devreler
- Arıza gören cihazda bozulan trafonun yerine
- Laboratuvar ve prototip güç kaynakları

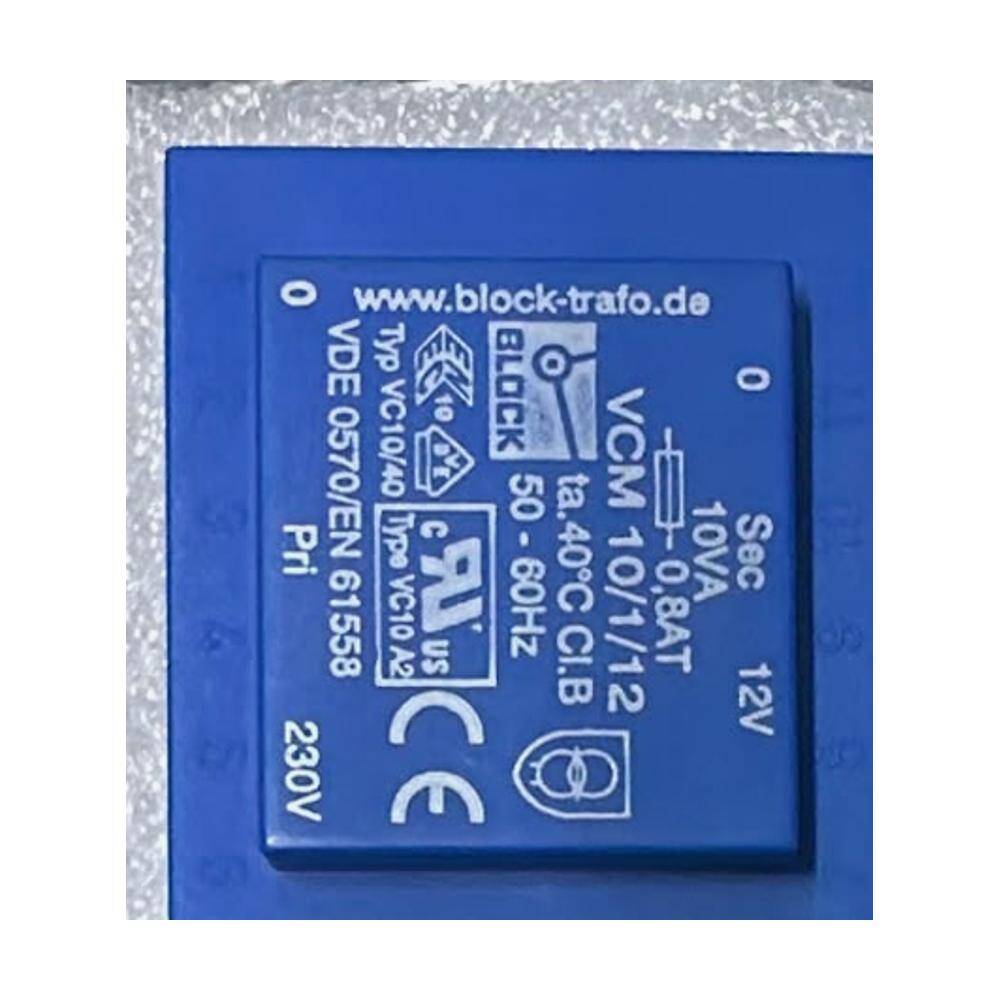

Şebekeyle çalışan her devrede izolasyon pazarlık konusu değildir. Bu trafo hem gerilimi düşürür hem de o izolasyonu, karta lehimlenen tek bir kapalı gövdede sağlar. Değerler gövde etiketinden birebir alınmıştır; ürün görsellerinde etiketi okuyabilirsiniz.
Teknik Sıkça Sorulan Sorular (SSS)
Çıkışta doğru gerilim (DC) var mı?
Hayır, çıkış alternatif gerilimdir (AC). DC elde etmek için köprü diyot ve filtre kondansatörü gerekir. Doğrultma sonrası yüksüz gerilim, etiket değerinin yaklaşık 1,4 katına çıkar — kondansatör ve regülatörü buna göre seçin.
Kaç mA akım çekebilirim?
Çekilebilecek akım, VA değerinin sekonder gerilimine bölünmesiyle bulunur. Bu üründe 10 VA / 12 V = 833 mA'dir. Birkaç röleyi, bir kontrol kartını veya küçük bir regüleli güç kaynağını rahatça besler.
Primer tarafına sigorta koymalı mıyım?
Evet. Primer hattına trafonun anma akımına uygun gecikmeli (T tipi) cam sigorta koyun. Bu hem trafoyu hem de kartı kısa devrede korur.
Uç numaraları ne anlama geliyor?
Gövde üzerindeki numaralar sargı uçlarını gösterir. Primer (Pri) ve sekonder (Sec) uçları gövde üzerinde ayrı taraflarda ve etikette işaretlidir. Yanlış uca bağlamak trafoyu veya devreyi kalıcı olarak bozabilir, bağlamadan önce ölçün.
