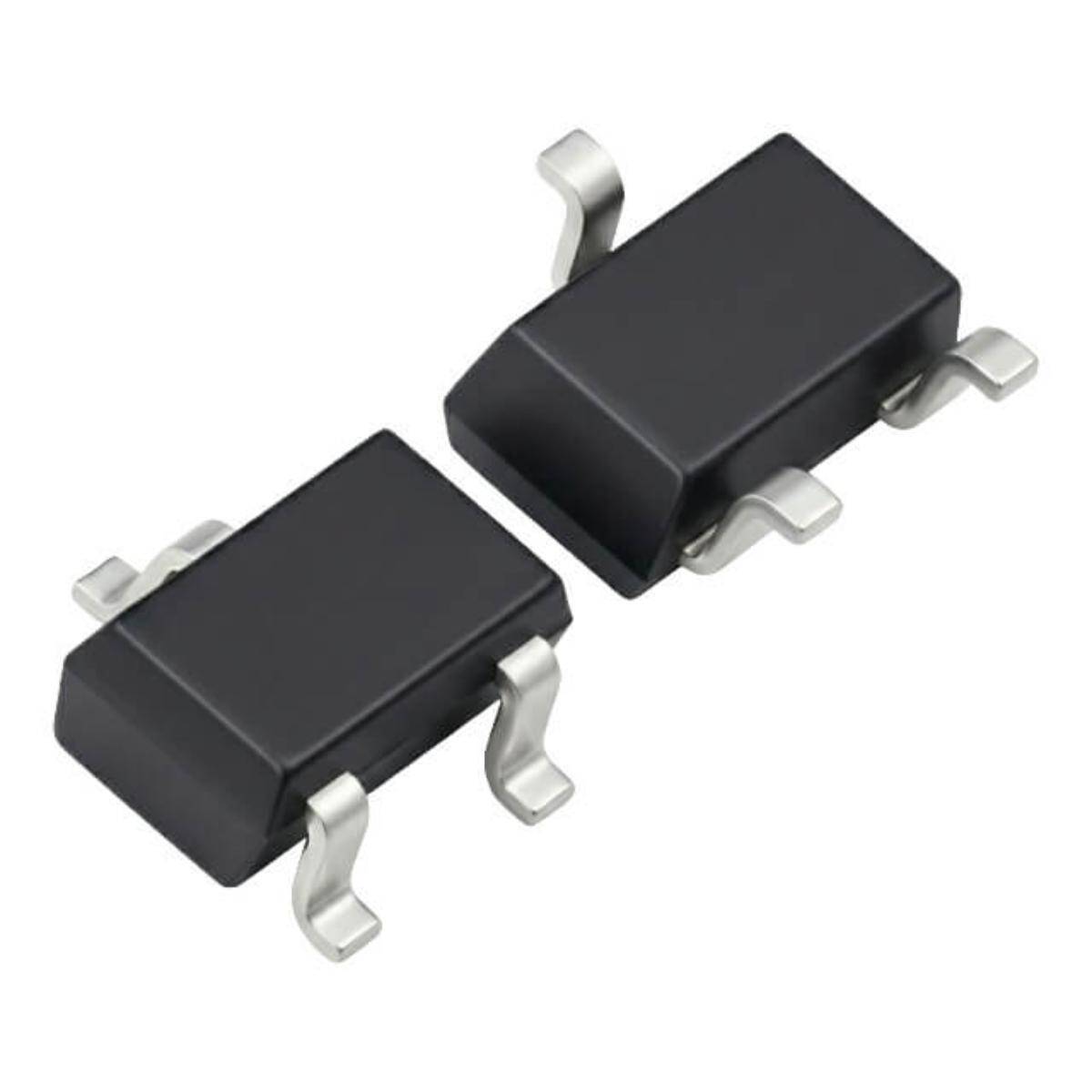

BC858A PNP Transistör - 30V 100mA, SOT-23 SMD
BC858A PNP Transistör - 30V 100mA, SOT-23 SMD Hakkında Detaylı İnceleme
BC858A, SOT-23 kılıflı, genel amaçlı küçük sinyal PNP transistördür. 30 V kolektör-emiter gerilimi ve 100 mA kolektör akımı değerleriyle düşük güçlü anahtarlama ve yükseltme devrelerinde kullanılır.
Bu ürün Panjit üretimidir. Sondaki "A" harfi kazanç (hFE) grubunu gösterir; A grubu, BC858 ailesinin en düşük kazanç sınıfıdır. Toplam güç tüketimi 330 mW, jonksiyon sıcaklığı en fazla 150 °C'dir.
NPN eşleniği BC848'dir. Yüksek akım gereken uygulamalarda mağazamızdaki BC807-40 (500 mA) tercih edilebilir.
Öne Çıkan Avantajlar
Küçük SMD kılıf
SOT-23 ile yoğun kartlarda yer kazandırır.
Genel amaçlı
Anahtarlama ve sinyal yükseltme için uygun.
30 V / 100 mA
Düşük güçlü devreler için yeterli değerler.
Yaygın parça
Birçok elektronik kartta karşılığı bulunur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | BC858A (Panjit) |
| Tip | PNP, genel amaçlı |
| Kolektör-emiter gerilimi | 30 V |
| Kolektör akımı | 100 mA |
| Güç tüketimi | 330 mW |
| Kazanç grubu | A |
| Jonksiyon sıcaklığı | 150 °C |
| Çalışma sıcaklığı | -50 °C ~ +150 °C |
| Kılıf | SOT-23-3 (SMD) |
Kullanım Alanları
- LED sürme
- Sinyal anahtarlama
- Yüksek taraf anahtarlama
- Ses ön yükselteçleri
- Seviye dönüştürme
- Akım aynası devreleri
- Kart onarımı
- Mantık arayüzleri
- Prototip devreleri
- Eğitim çalışmaları
SOT-23 pin sırası üreticiye göre değişebilir; tasarımda veri sayfasındaki pin düzenine bakın. Lehimlerken parçayı aşırı ısıtmamaya dikkat edin.
Teknik Sıkça Sorulan Sorular (SSS)
NPN karşılığı nedir?
BC858'in NPN eşleniği BC848'dir.
A, B, C harfleri ne demek?
Kazanç (hFE) grubunu gösterir; A en düşük, C en yüksek kazanç grubudur.
Kaç amper taşır?
En fazla 100 mA kolektör akımı için uygundur.
BC857 ile farkı nedir?
Aynı ailedendir; BC857 45 V, BC858 30 V kolektör-emiter gerilimine sahiptir.
Elle lehimlenebilir mi?
Evet, ince uçlu havya ve cımbızla lehimlenebilir.
