BAS40-04 Schottky Diyot - 200mA 40V, SOT-23 SMD
BAS40-04 Schottky Diyot Hakkında Detaylı İnceleme

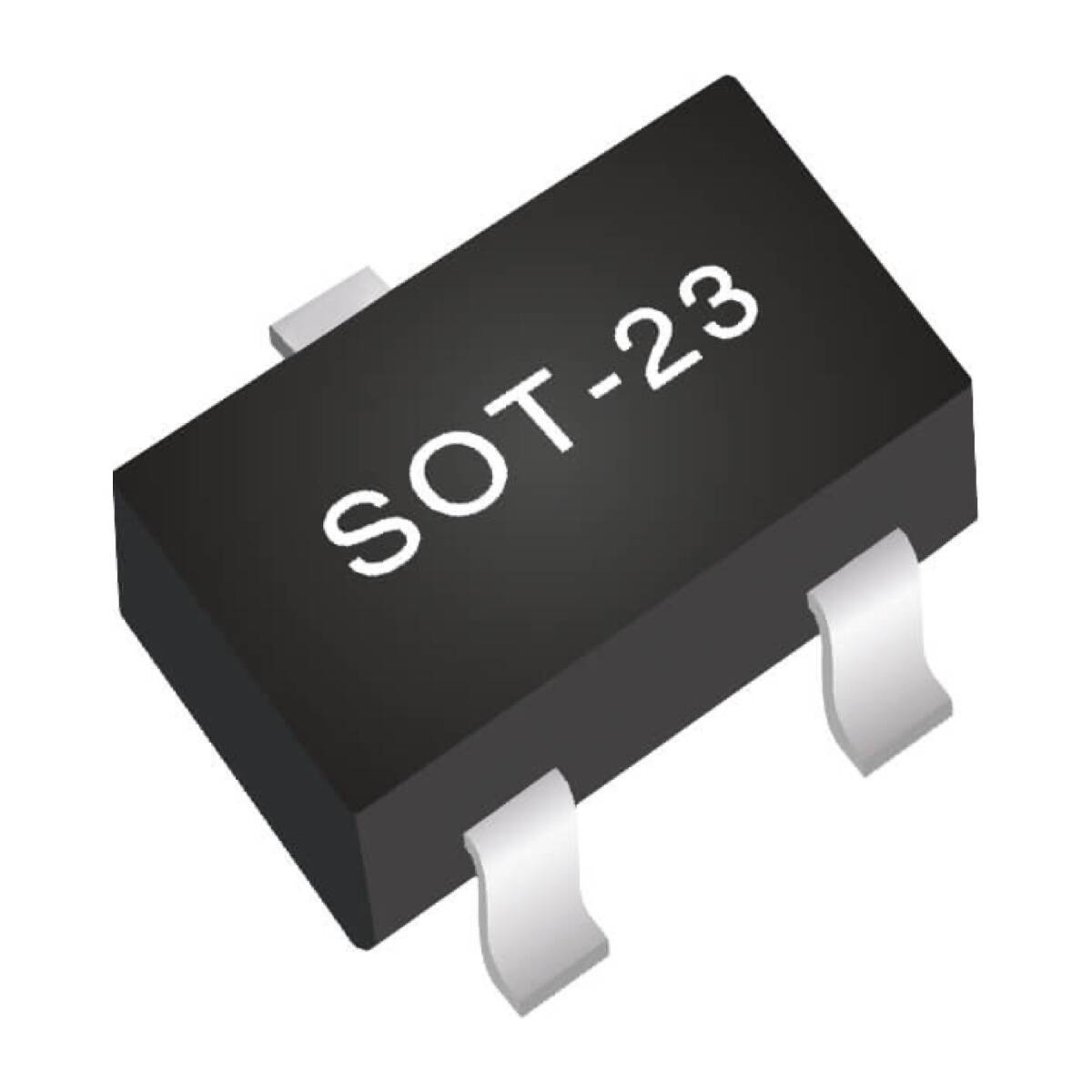

BAS40-04, SOT-23 yüzey montaj kılıfında Schottky diyottur. 200 mA akım ve 40 V gerilim değerlerine sahiptir.
Schottky diyotların sıradan silikon diyotlardan iki temel farkı vardır. Birincisi ileri yön düşüm gerilimidir: normal bir silikon diyot iletimdeyken üzerinde yaklaşık 0.7 V düşerken, Schottky'de bu değer 0.2-0.3 V civarındadır. Düşük gerilimli devrelerde bu fark belirleyicidir — 3.3 V bir sistemde 0.7 V kaybetmek ile 0.3 V kaybetmek arasında ciddi mesafe vardır.
İkincisi anahtarlama hızıdır. Schottky diyotlarda azınlık taşıyıcı depolaması olmadığı için ters toparlanma neredeyse yoktur; yüksek frekanslı anahtarlama devrelerinde tercih edilme sebebi budur.
200 mA, bu diyotun sinyal seviyesi için tasarlandığını söyler — güç doğrultma için değil, koruma, yönlendirme (OR'lama) ve hızlı anahtarlama işleri içindir. SOT-23 kılıf üç bacaklıdır ve içinde iki diyot barındırır.
Öne Çıkan Avantajlar
Düşük Düşüm Gerilimi
0.2-0.3 V civarı; silikon diyotlara göre yarısından az kayıp.
Çok Hızlı Anahtarlama
Ters toparlanma neredeyse yoktur; yüksek frekanslı devrelerde kullanılır.
SOT-23 Kompakt Kılıf
Küçük yüzey montaj gövdesi; kart üzerinde az yer kaplar.
Çift Diyot
Üç bacaklı kılıf içinde iki diyot bulunur; tek parçayla iki işlev.
40V Dayanım
Sinyal ve düşük gerilimli devrelerde yeterli marj bırakır.
Koruma ve Yönlendirme
Ters gerilim koruması ve besleme OR'lama devrelerinde kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Schottky diyot |
| Model | BAS40-04 |
| Üretici | Hottech |
| Kılıf | SOT-23-3 |
| Montaj Tipi | SMD — yüzey montaj |
| Akım | 200 mA |
| Gerilim | 40 V |
| Çalışma Sıcaklığı | +125°C'e kadar |
| Kullanım | Sinyal seviyesi — güç doğrultma için uygun değildir |
| Paket İçeriği | 1 adet diyot |
Kullanım Alanları
- Ters gerilim koruması
- Besleme yönlendirme (OR'lama)
- Hızlı anahtarlama devreleri
- Sinyal kırpma ve sınırlama
- Düşük gerilimli devreler
- Mikrodenetleyici giriş koruması
- Kendi SMD PCB tasarımlarınız
- Elektronik onarım
- Prototip ve numune kartlar
- Maker projeleri
Diyot 200 mA ile sinyal seviyesi içindir; güç doğrultma devrelerinde kullanılmamalıdır. SOT-23 SMD kılıftadır, breadboard'a takılamaz — adaptör kart ya da kendi PCB'niz gerekir. Schottky diyotların ters kaçak akımı silikon diyotlardan yüksektir; çok düşük akımlı ve yüksek empedanslı devrelerde bu göz önünde bulundurulmalıdır. Kılıf küçüktür, lehimlemede sıcak hava istasyonu tercih edilmelidir. Kutup yönü kılıf üzerindeki işaretten belirlenmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Schottky diyot ne demek?
İleri yön düşüm gerilimi düşük (0.2-0.3 V) ve anahtarlama hızı çok yüksek olan diyot tipidir.
Kaç amper taşır?
200 mA. Sinyal seviyesi içindir, güç doğrultma için uygun değildir.
Kılıfı ne?
SOT-23-3, yüzey montaj (SMD).
Kaç diyot var?
SOT-23 kılıf içinde iki diyot bulunur.
Breadboard'a takılır mı?
Hayır, SMD kılıftadır; adaptör kart gerekir.
