ASLAN ASL130112 PCB Tipi Trafo - 230V/12V 3.2VA, Kapalı Tip
ASLAN ASL130112 PCB Tipi Trafo Hakkında Detaylı İnceleme
ASLAN üretimi, EI38/13.6 nüveli, baskılı devre kartına doğrudan lehimlenen kapalı tip güç trafosudur. 230 V şebeke gerilimini tek sargıda 12 V'a düşürür ve 3,2 VA güç verir. Gövde üzerinde ASL 130112 · EI38/13.6 · Prim. 1-5 230V 50/60Hz · Sek. 7-9 12V 3,2VA · ta70°C/B yazar.
Kapalı (enkapsüle) gövde, sargıları neme, toza ve mekanik darbeye karşı korur. Uçlar doğrudan baskılı devre kartına oturur; ayrı montaj aparatı, klemens ya da kablolama gerekmez.
Trafonun yaptığı iş yalnızca gerilim düşürmek değildir: primer ile sekonder arasında elektriksel bağlantı yoktur, aktarım manyetiktir. Bu galvanik ayrım, şebekeyle çalışan bir cihazda kullanıcı güvenliğinin temelidir.
Çıkış alternatif gerilimdir. Doğru gerilim gerekiyorsa köprü diyot ve filtre kondansatörü eklenmeli, ardından bir regülatörle sabitlenmelidir. Doğrultulmuş gerilim, yüksüzken AC değerin yaklaşık 1,4 katına çıkar; regülatör ve kondansatör seçerken bu tepe değeri esas alın.
Öne Çıkan Avantajlar
Karta doğrudan lehimlenir
PCB tipi uçlar sayesinde ek kablolama, klemens ya da montaj aparatı gerekmez. Delik düzeni standart delikli plakete de uyar.
Şebekeden izole eder
Primer ve sekonder arasında galvanik bağlantı yoktur; dokunma güvenliği sağlanır. SELV/PELV devrelerinin temeli budur.
Reçine dolgulu kapalı gövde
Dolgu sargıyı nemden, tozdan ve titreşimden korur; aynı zamanda ısıyı gövdeye yayarak sargı sıcaklığını düşürür.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | ASLAN ASL130112 |
| Nüve tipi | EI38/13.6 |
| Primer | 230 V AC (uç 1 - 5) |
| Sekonder | 12 V AC (uç 7 - 9) |
| Güç | 3,2 VA |
| Sekonder akım | Yaklaşık 266 mA |
| Frekans | 50 / 60 Hz |
| Yalıtım sınıfı | B, ta 70 °C |
| Gövde | Kapalı (enkapsüle), reçine dolgulu |
| Gövde rengi | Siyah |
| Montaj | PCB tipi, karta lehimlenir |
Kullanım Alanları
- Röle ve kontakör sürme kartları
- Küçük kontrol, ölçüm ve gösterge devreleri
- Zaman rölesi, termostat ve seviye kontrol kartları
- Şebekeden izoleli besleme gereken devreler
- Arıza gören cihazda bozulan trafonun yerine
- Laboratuvar ve prototip güç kaynakları

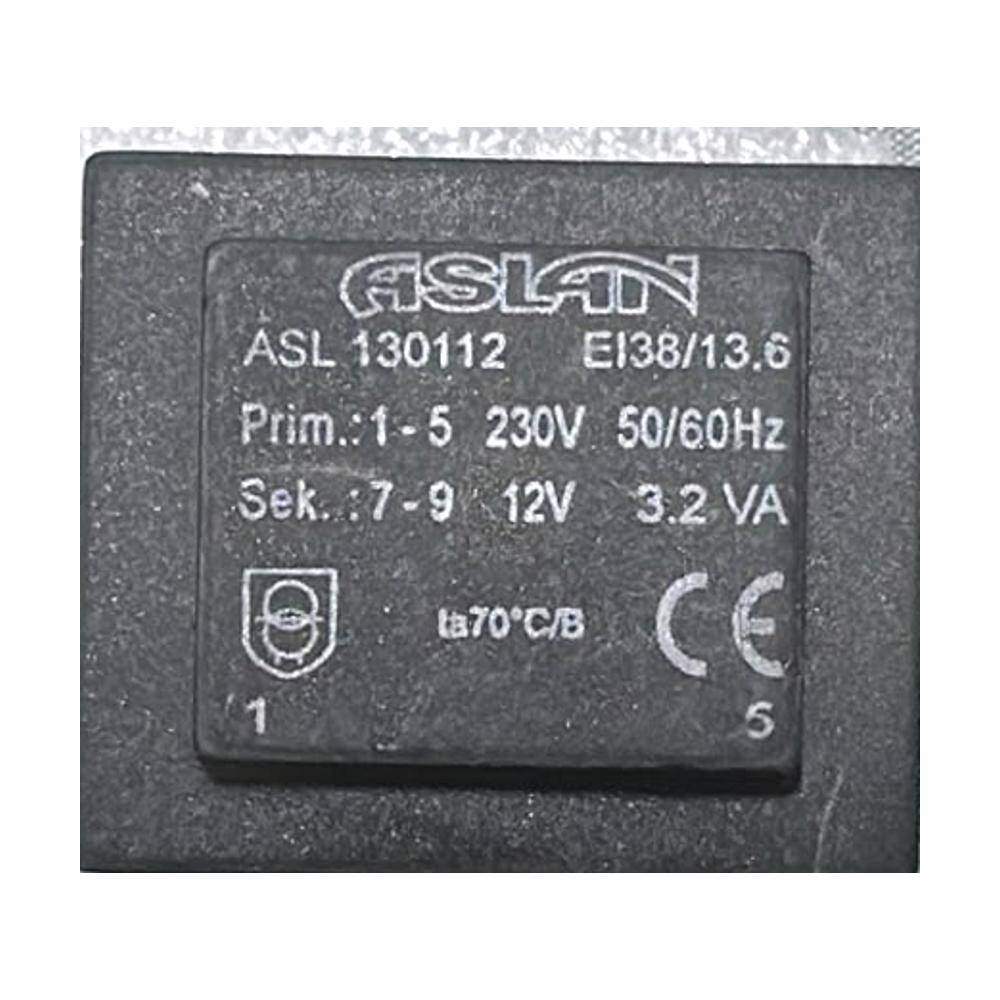

Şebekeyle çalışan her devrede izolasyon pazarlık konusu değildir. Bu trafo hem gerilimi düşürür hem de o izolasyonu, karta lehimlenen tek bir kapalı gövdede sağlar. Değerler gövde etiketinden birebir alınmıştır; ürün görsellerinde etiketi okuyabilirsiniz.
Teknik Sıkça Sorulan Sorular (SSS)
Çıkışta doğru gerilim (DC) var mı?
Hayır, çıkış alternatif gerilimdir (AC). DC elde etmek için köprü diyot ve filtre kondansatörü gerekir. Doğrultma sonrası yüksüz gerilim, etiket değerinin yaklaşık 1,4 katına çıkar — kondansatör ve regülatörü buna göre seçin.
Kaç mA akım çekebilirim?
Çekilebilecek akım, VA değerinin sekonder gerilimine bölünmesiyle bulunur. Bu üründe 3,2 VA / 12 V = yaklaşık 266 mA'dir. 12 V röle sürmek veya doğrultup 9 V regülatör beslemek için yeterlidir.
Primer tarafına sigorta koymalı mıyım?
Evet. Primer hattına trafonun anma akımına uygun gecikmeli (T tipi) cam sigorta koyun. Bu hem trafoyu hem de kartı kısa devrede korur.
Uç numaraları ne anlama geliyor?
Gövde üzerindeki numaralar sargı uçlarını gösterir. 1 ve 5 primer (230 V), 7 ve 9 sekonder (12 V) uçlarıdır. Yanlış uca bağlamak trafoyu veya devreyi kalıcı olarak bozabilir, bağlamadan önce ölçün.
