Arduino UNO Sensör Shield V4.0
Arduino UNO Sensör Shield V4.0 Hakkında Detaylı İnceleme

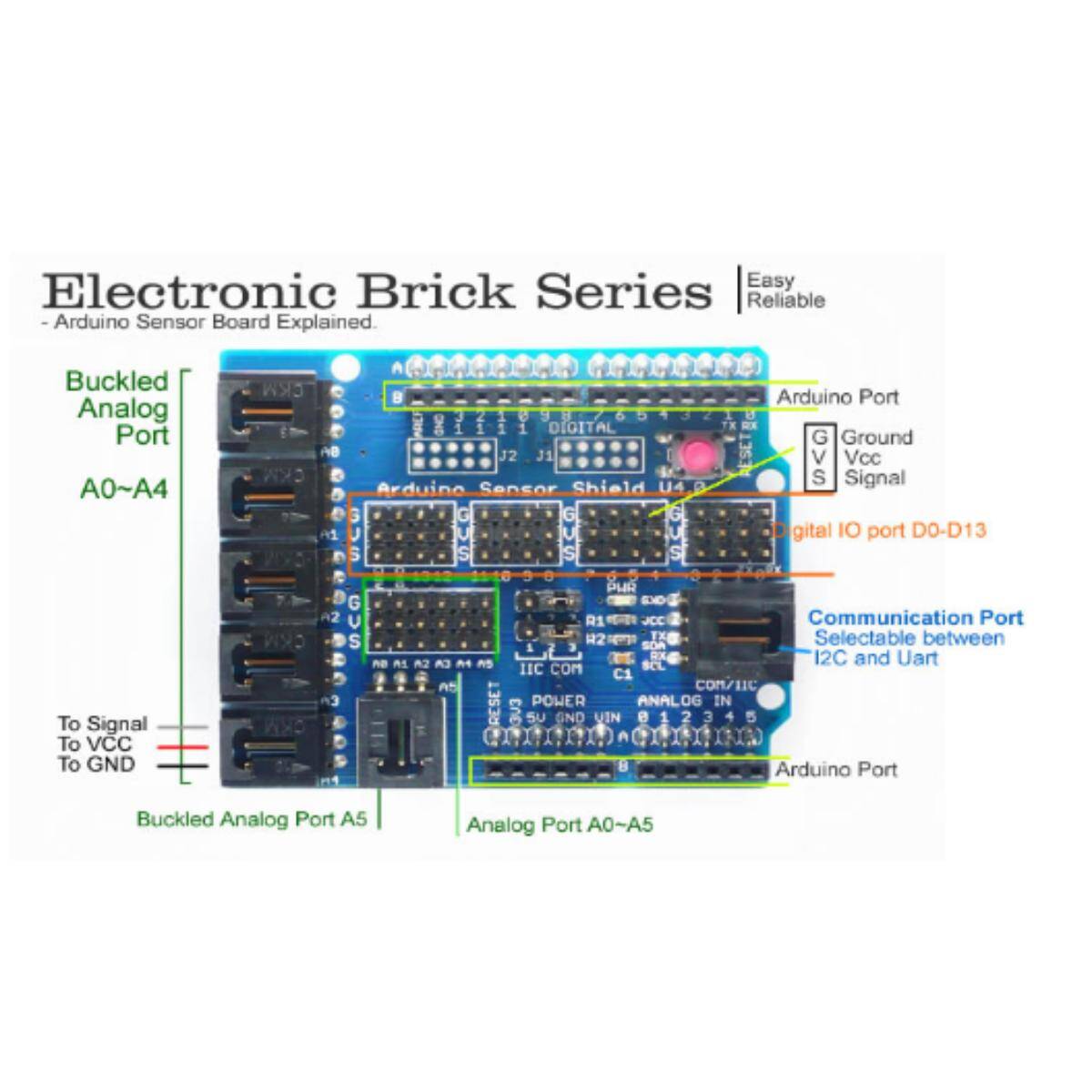

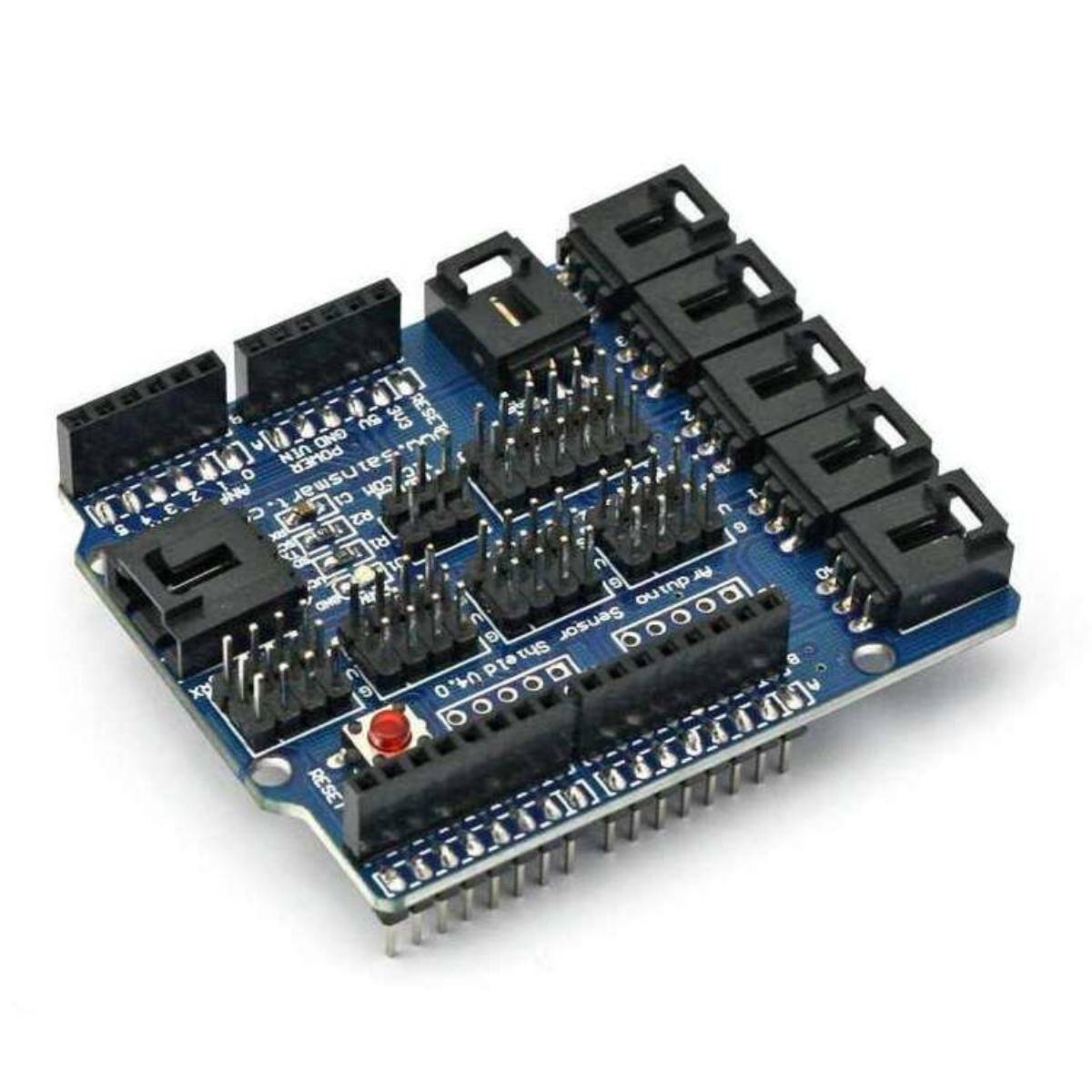

Sensör Shield V4.0, Arduino UNO'nun üzerine takılarak tüm giriş ve çıkış pinlerini sinyal, VCC ve GND sırasıyla üçlü başlıklara ayıran bir genişletme kartıdır. Sensör ve servo kablolarını breadboard olmadan doğrudan bağlamanızı sağlar.
Kart üzerinde I2C ve UART haberleşme portları ayrı olarak çıkarılmıştır. Böylece I2C ekranlar, Bluetooth modülleri ve benzeri cihazlar düzenli bir şekilde bağlanır.
UNO ile aynı pin düzenine sahip kartlarla kullanılabilir. Mega gibi kartlarda I2C ve SPI farklı pinlerde olduğundan bu portlar shield üzerinden kullanılamaz.
Öne Çıkan Avantajlar
Üçlü pin başlıkları
Her pin S / V / G sırasıyla hazır.
Ayrı haberleşme portları
I2C ve UART için ayrı konnektörler.
Servo bağlantısı
Servo kabloları doğrudan takılır.
Düzenli kablolama
Breadboard ihtiyacını azaltır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Uyumlu kart | Arduino UNO (UNO pin düzenli kartlar) |
| Pin düzeni | Sinyal – VCC – GND üçlü başlık |
| Analog portlar | Var |
| Dijital portlar | Var |
| Haberleşme | I2C, UART |
| Sürüm | V4.0 |
Kullanım Alanları
- Sensör projeleri
- Servo kontrolü
- Robot kol projeleri
- Eğitim setleri
- Çizgi izleyen robot
- Hava istasyonu
- Akıllı ev prototipi
- Bluetooth projeleri
- I2C ekran bağlantısı
- Atölye çalışmaları
Çok sayıda servo kullanacaksanız servoları Arduino'nun 5 V hattı yerine harici bir güç kaynağıyla besleyin. Shield takılırken pinlerin tam oturduğundan emin olun.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi Arduino ile uyumlu?
Arduino UNO ve aynı pin düzenine sahip kartlarla kullanılır.
Mega ile kullanılır mı?
Takılabilir, ancak Mega'da I2C ve SPI farklı pinlerde olduğu için bu portlar shield üzerinden çalışmaz.
V4 ile V5 farkı nedir?
İki sürüm de aynı amaçla kullanılır; port yerleşimi ve konnektörleri farklıdır.
Servo bağlanır mı?
Evet, servo kabloları üçlü başlıklara doğrudan takılır.
Arduino dahil mi?
Hayır, ürün yalnızca shield kartıdır.
