AMS1117 5V Gerilim Regülatör Kartı - 6-12V Giriş
AMS1117 5V Gerilim Regülatör Kartı Hakkında Detaylı İnceleme

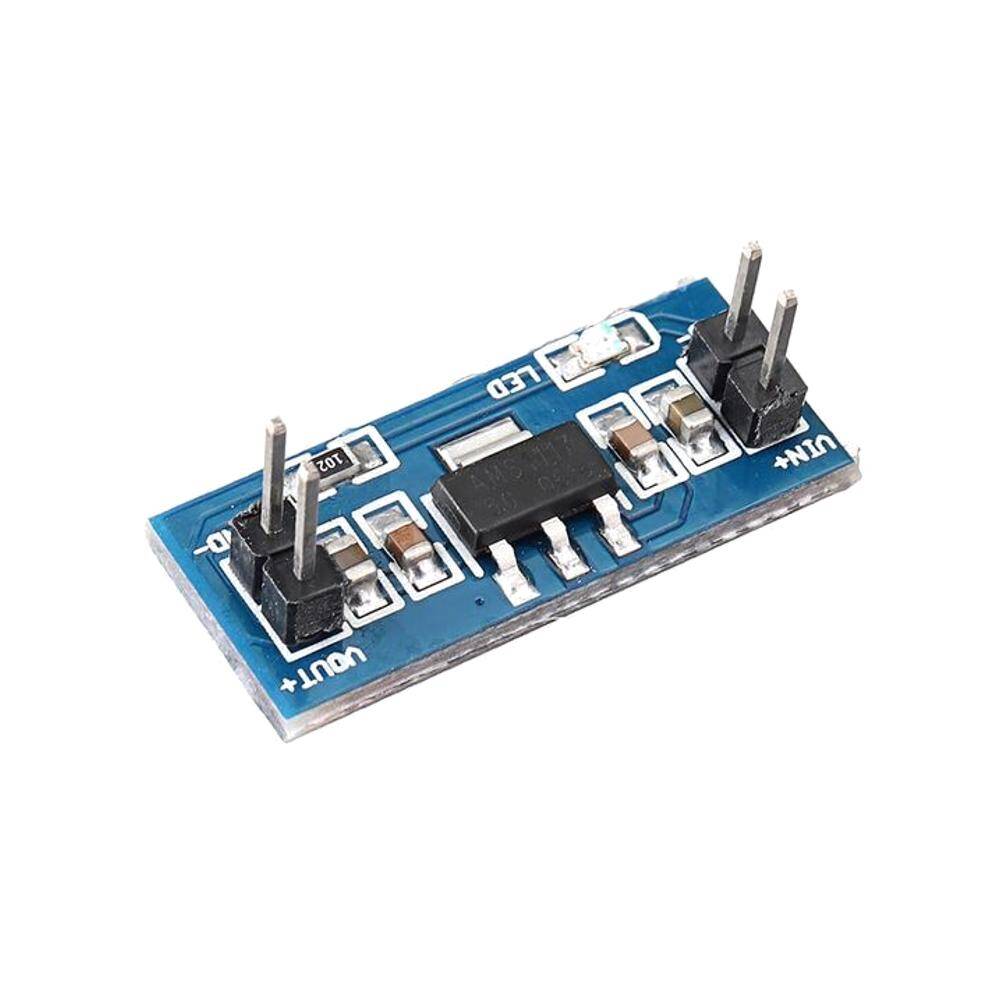

AMS1117-5.0 entegresi üzerine kurulu, sabit 5 V çıkış veren lineer regülatör kartıdır. Giriş ve çıkış filtre kondansatörleri ile güç göstergesi LED'i kart üzerinde hazırdır.
Lineer regülatör, fazla gerilimi ısıya çevirerek düşürür. Bu, anahtarlamalı modüllere göre daha gürültüsüz bir çıkış demektir — analog devreler, sensör referansları ve RF katları için tercih sebebidir. Karşılığında verim düşüktür: 12 V girişten 5 V alırken her amper için yaklaşık 7 W ısı açığa çıkar.
Bu yüzden kart düşük akımlı yükler için uygundur. Giriş ile çıkış arasındaki fark ne kadar azsa ısınma o kadar azdır; 6-9 V giriş, 12 V'a göre belirgin şekilde daha serin çalışır.
Pinler 2.54 mm aralıklıdır, breadboard ve delikli plakette doğrudan kullanılır.
Öne Çıkan Avantajlar
Sabit 5V Çıkış
Ayar gerektirmez; takıp kullanılır.
Düşük Gürültü
Lineer yapı, anahtarlamalı modüllerin ürettiği gürültüyü üretmez.
Güç LED'i
Besleme var mı, bir bakışta görünür.
Hazır Filtre
Giriş-çıkış kondansatörleri kart üzerinde.
2.54 mm Pin
Breadboard ve delikli plakette doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lineer gerilim regülatör kartı |
| Regülatör | AMS1117-5.0 |
| Çıkış Gerilimi | 5 V sabit |
| Giriş Gerilimi | 6 - 12 V DC (tipik) |
| Maksimum Akım | 1 A (soğutma ile sınırlı) |
| Gösterge | Güç LED'i |
| Pin Aralığı | 2.54 mm |
| Montaj Tipi | THT pinli kart |
| Paket İçeriği | 1 adet kart |
Kullanım Alanları
- Arduino ve mikrodenetleyici beslemesi
- Sensör modülü beslemesi
- Breadboard prototipleri
- Analog devre beslemesi
- RF modül beslemesi
- Adaptörden 5V elde etme
- Delikli plaket projeleri
- Eğitim laboratuvarı
Lineer regülatördür; fazla gerilim ısıya dönüşür. 12 V girişte yüksek akım çekmeyin — entegre aşırı ısınır ve termal korumaya girer. Yüksek akım gerekiyorsa anahtarlamalı (buck) modül kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç amper verir?
Entegre 1 A'e kadar çıkabilir, ancak soğutma olmadan pratik sınır çok daha düşüktür. 300-500 mA üstü için soğutma düşünün.
Giriş en az kaç volt olmalı?
5 V çıkış için girişin en az ~6.2 V olması gerekir (dropout payı). 5 V girişten 5 V alınmaz.
Isınıyor, normal mi?
Evet. Giriş-çıkış farkı × akım kadar güç ısıya dönüşür. Girişi düşürmek ısınmayı azaltır.
AMS1117 3.3V sürümü var mı?
Bu kart 5 V sabittir. 3.3 V için 3.3 V sürümü gerekir.
Kaç adet gelir?
1 adet.
