AMS1117 3.3V Gerilim Regülatör Kartı - 4.8-10V Giriş
AMS1117 3.3V Gerilim Regülatör Kartı - 4.8-10V Giriş Hakkında Detaylı İnceleme

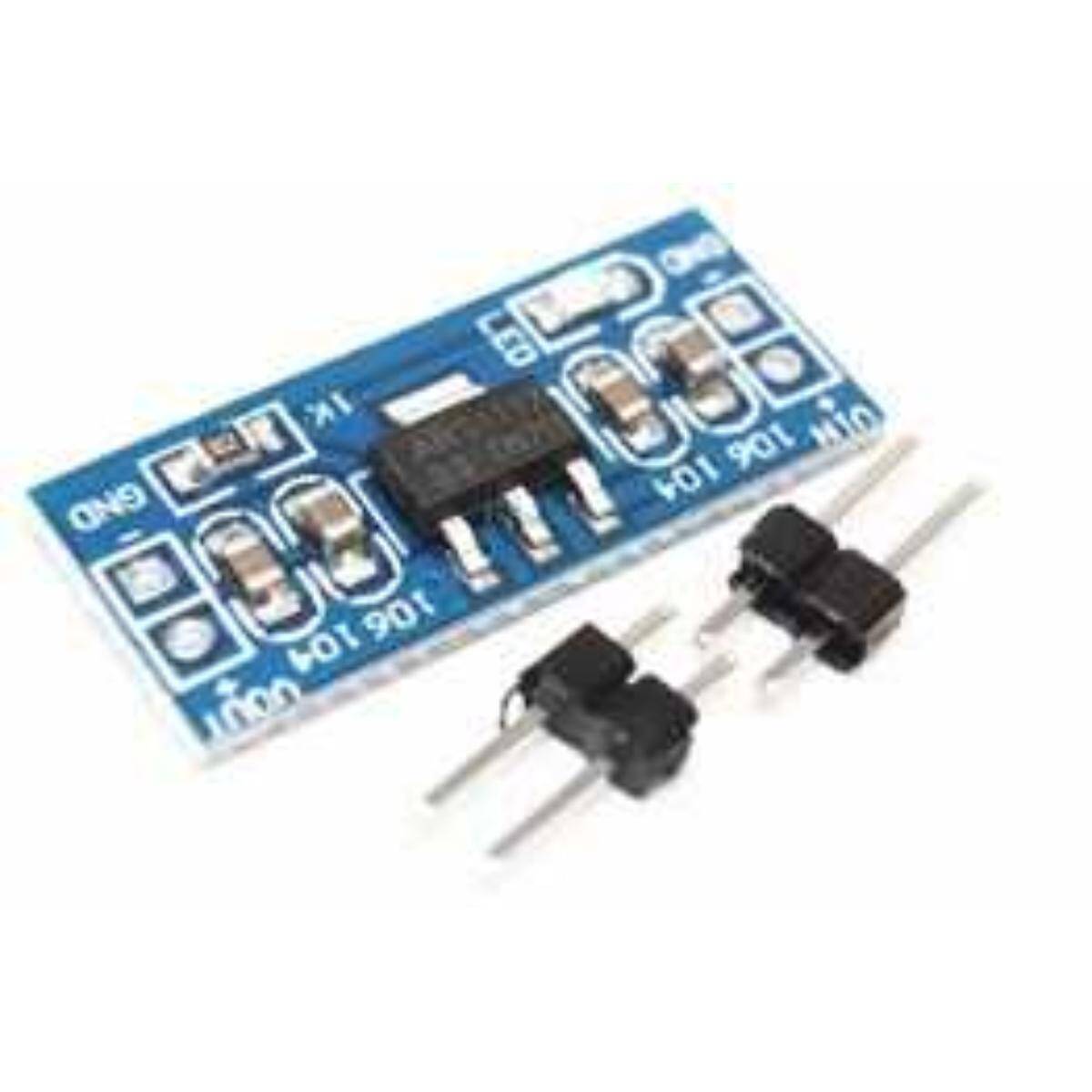

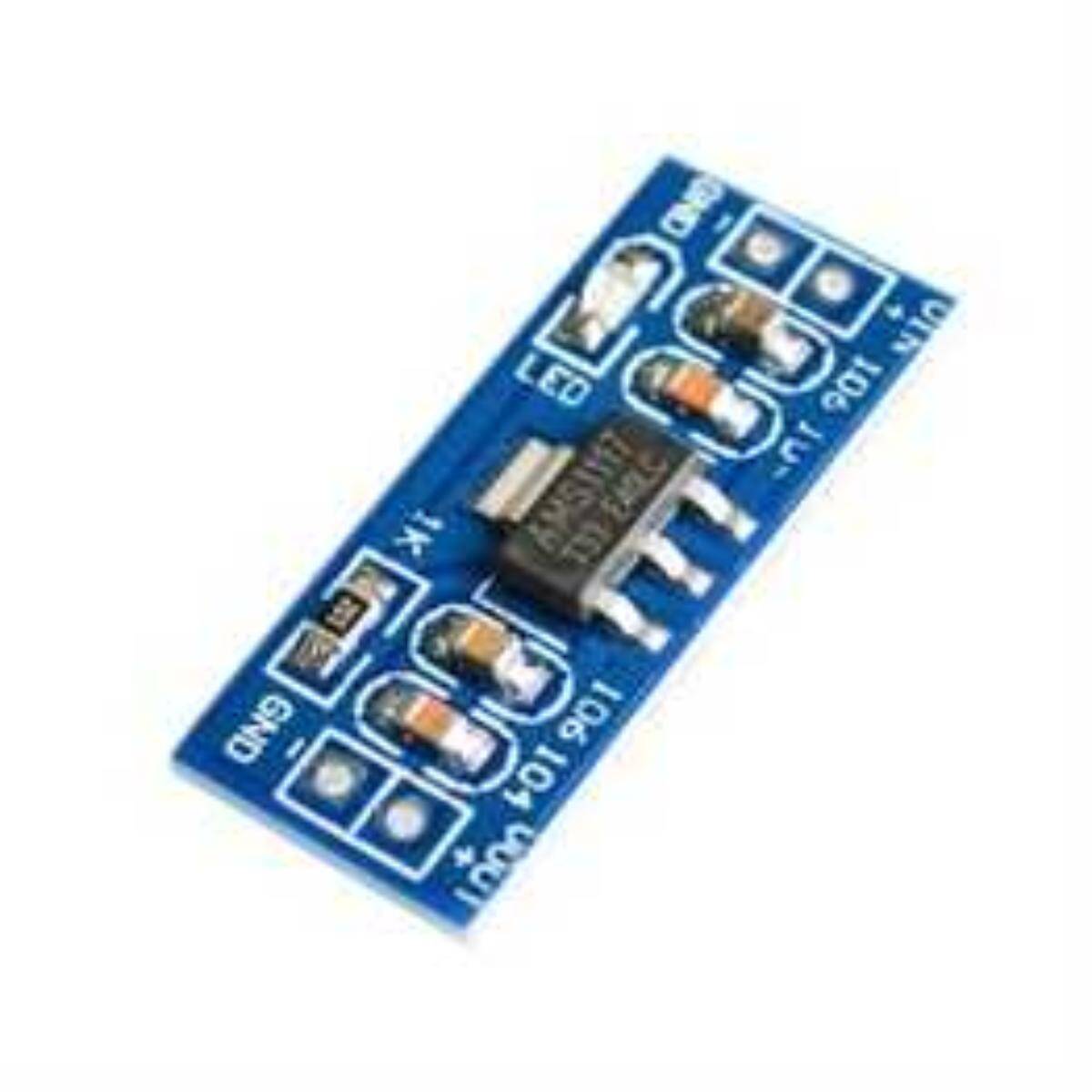

Bu kart, AMS1117-3.3 lineer regülatör entegresiyle 4,8–10,3 V aralığındaki giriş gerilimini sabit 3,3 V çıkışa dönüştürür. Giriş ve çıkış filtre kondansatörleri kart üzerinde hazırdır.
Çıkış akımı en fazla 1 A'dir; ESP8266, ESP32, nRF24L01 ve 3,3 V ile çalışan sensörleri beslemek için yeterlidir. Lineer regülatör olduğu için giriş ile çıkış arasındaki fark ısı olarak harcanır.
Kart küçük boyutludur ve pin başlıkları lehimsiz gönderilir. Aynı kartın 5 V çıkışlı sürümü mağazamızda ayrıca bulunur.
Öne Çıkan Avantajlar
Sabit 3,3 V çıkış
Ayar gerektirmeden sabit gerilim verir.
1 A çıkış akımı
WiFi modülleri ve sensörler için yeterli akım sağlar.
Hazır filtre
Giriş ve çıkış kondansatörleri kart üzerindedir.
Küçük boyut
Breadboard ve dar kutulara kolayca sığar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Regülatör | AMS1117-3.3 |
| Giriş gerilimi | 4,8 – 10,3 V DC |
| Çıkış gerilimi | 3,3 V DC |
| Çıkış akımı | En fazla 1 A |
| Kart boyutu | 25 × 11 mm |
| Pin başlığı | Lehimsiz gönderilir |
Kullanım Alanları
- ESP8266 beslemesi
- ESP32 beslemesi
- nRF24L01 beslemesi
- 3,3 V sensör beslemesi
- Breadboard güç hattı
- 5 V'tan 3,3 V'a düşürme
- Pil ile çalışan projeler
- IoT düğümleri
- Eğitim projeleri
- Prototip devreleri
Yüksek giriş geriliminde ve yüksek akımda regülatör ısınır; uzun süreli 1 A kullanımda giriş gerilimini düşük tutun. Kartı devreye bağlamadan önce çıkış gerilimini multimetreyle ölçün.
Teknik Sıkça Sorulan Sorular (SSS)
Giriş gerilimi ne olmalı?
4,8 V ile 10,3 V arasında olmalıdır; 5 V giriş en verimli kullanımdır.
ESP32'yi besler mi?
Evet, 1 A çıkış akımı ESP32 ve ESP8266 için yeterlidir.
Isınma normal mi?
Lineer regülatörde giriş-çıkış farkı ısıya dönüşür; yüksek giriş geriliminde ısınma artar.
Pinler lehimli mi?
Hayır, pin başlıkları lehimsiz gönderilir.
5 V sürümü var mı?
Evet, aynı kartın 5 V çıkışlı sürümü mağazamızda bulunur.
