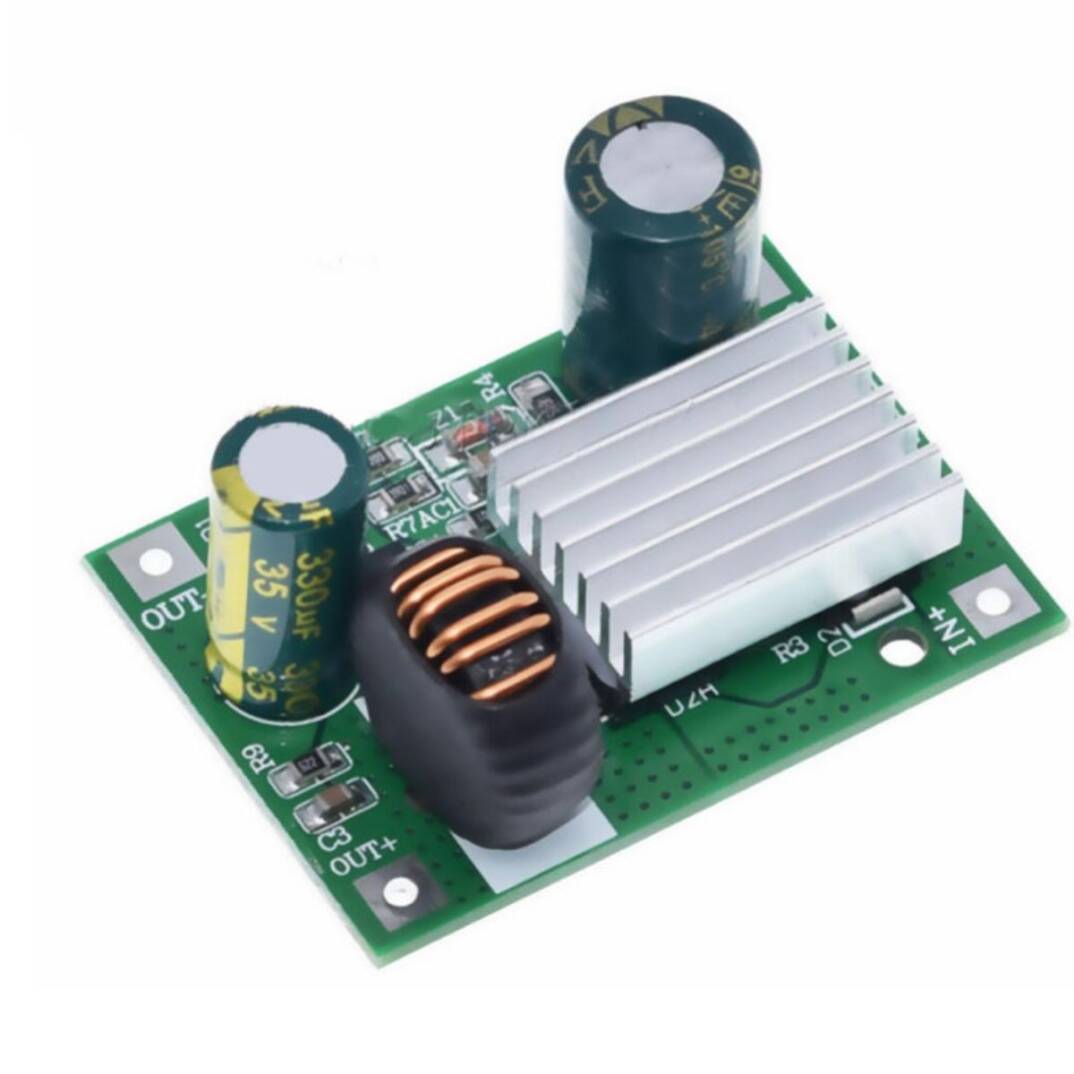

9-120V Giriş 5V 3A Sabit Çıkışlı Voltaj Düşürücü Modül - Soğutuculu
9-120V Giriş 5V 3A Sabit Çıkışlı Voltaj Düşürücü Modül - Soğutuculu Hakkında Detaylı İnceleme
Bu modül, 9–120 V DC gibi çok geniş bir giriş aralığından sabit 5 V çıkış üreten bir DC-DC voltaj düşürücü (step down) karttır. Çıkış akımı 3 A'e kadar, çıkış gücü 15 W'tır.
Yüksek gerilimli akü sistemlerinde (24 V, 36 V, 48 V, 72 V, 96 V) USB cihazlar, mikrodenetleyiciler ve sensörler için 5 V elde etmek amacıyla kullanılır. Verim yaklaşık %96'ya kadar çıkar.

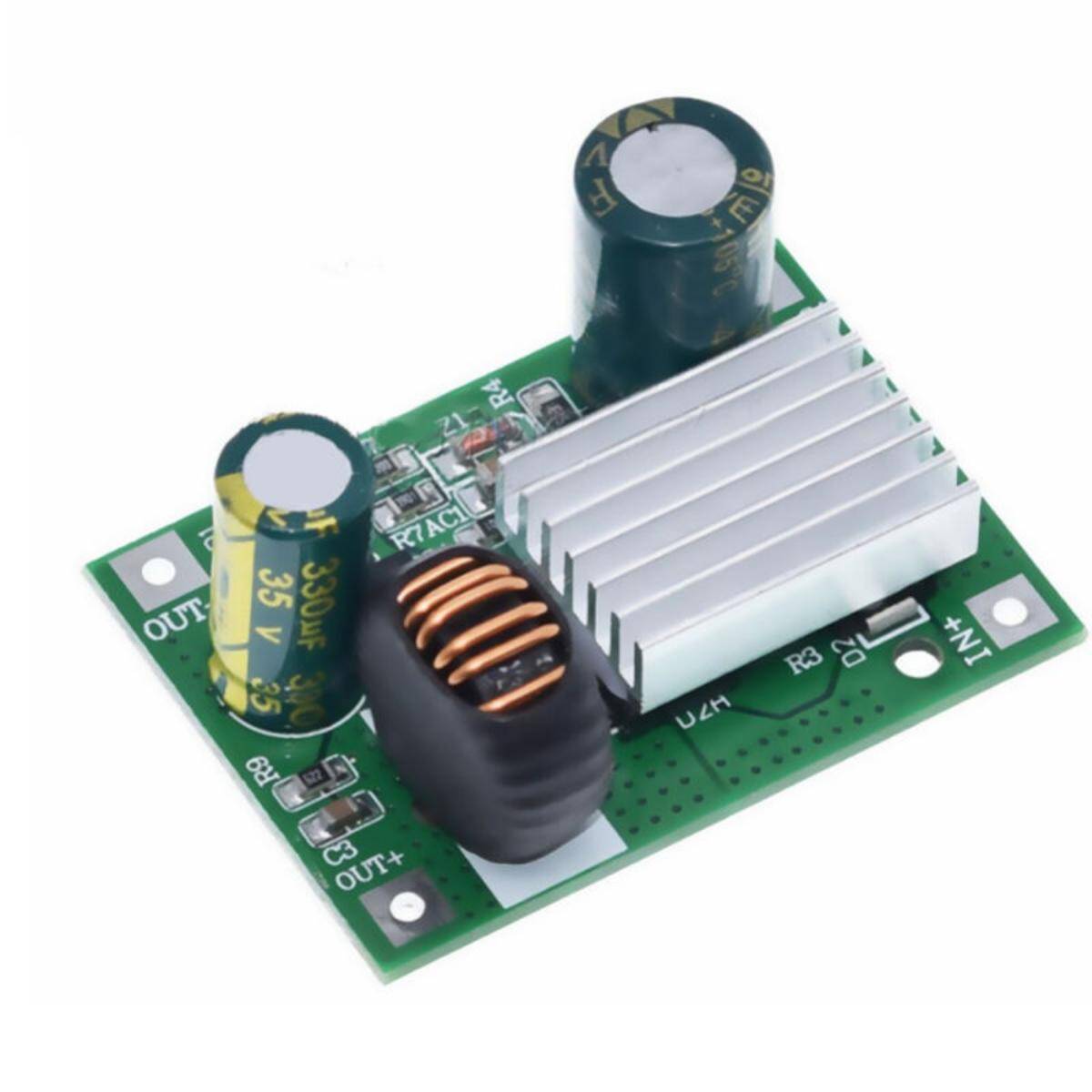

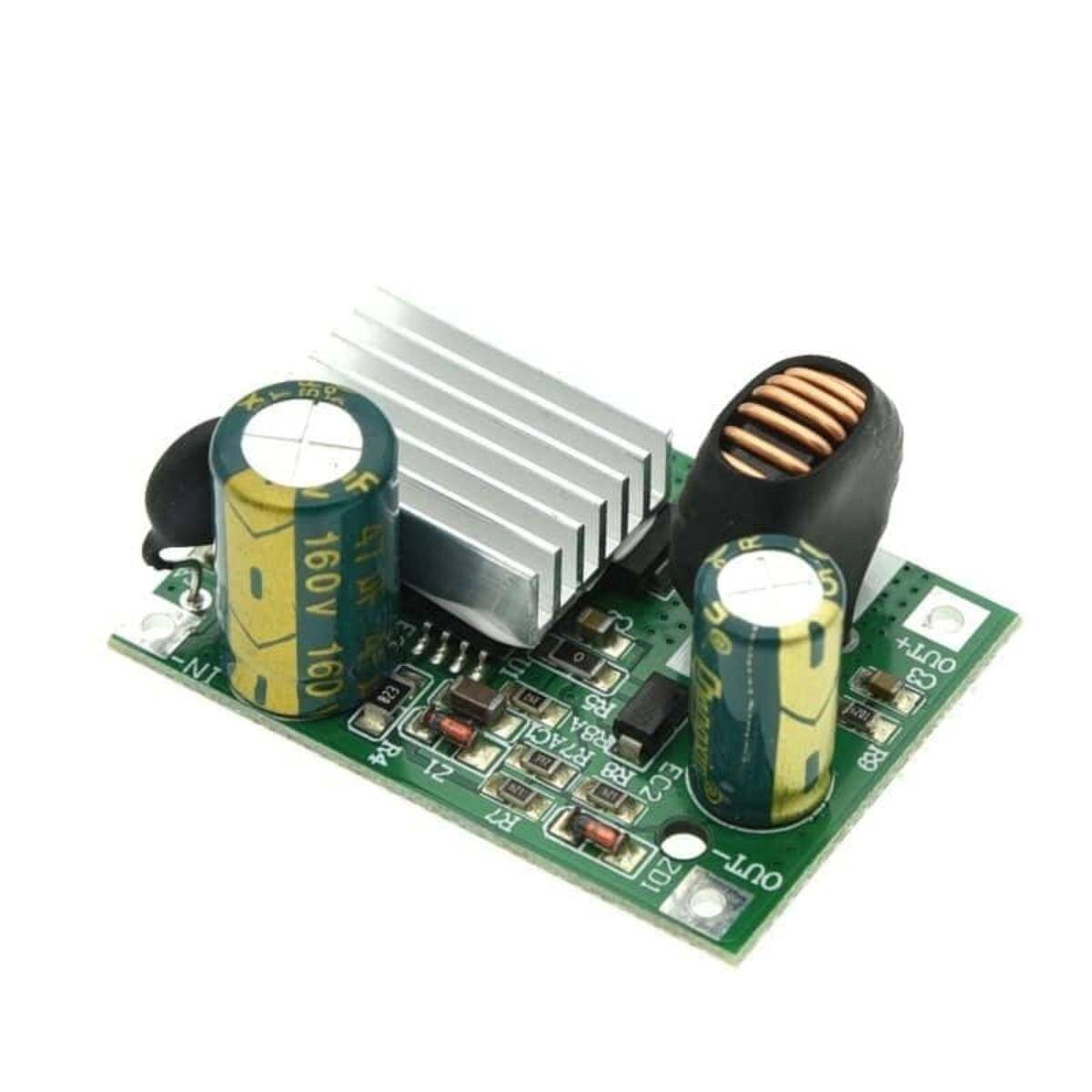

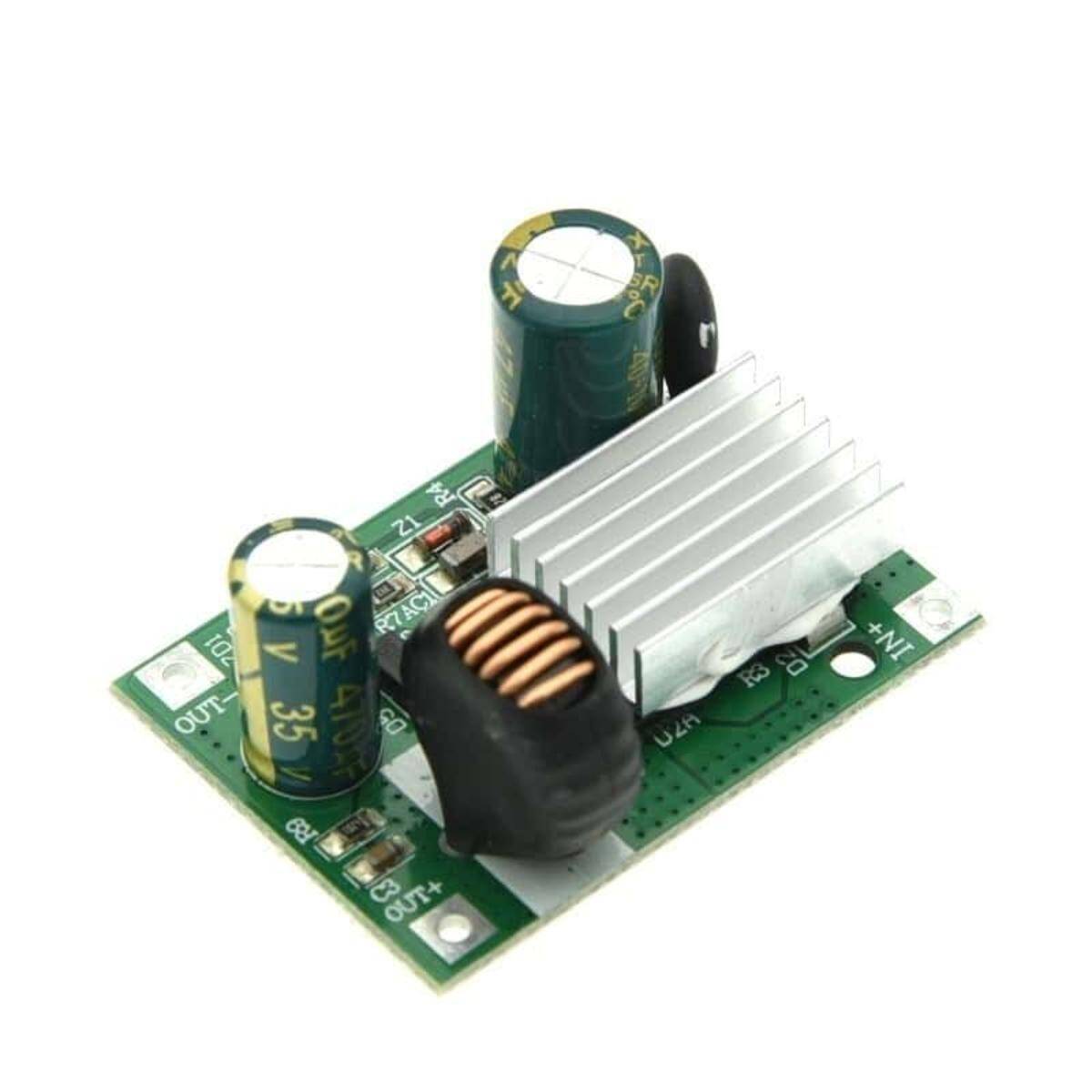

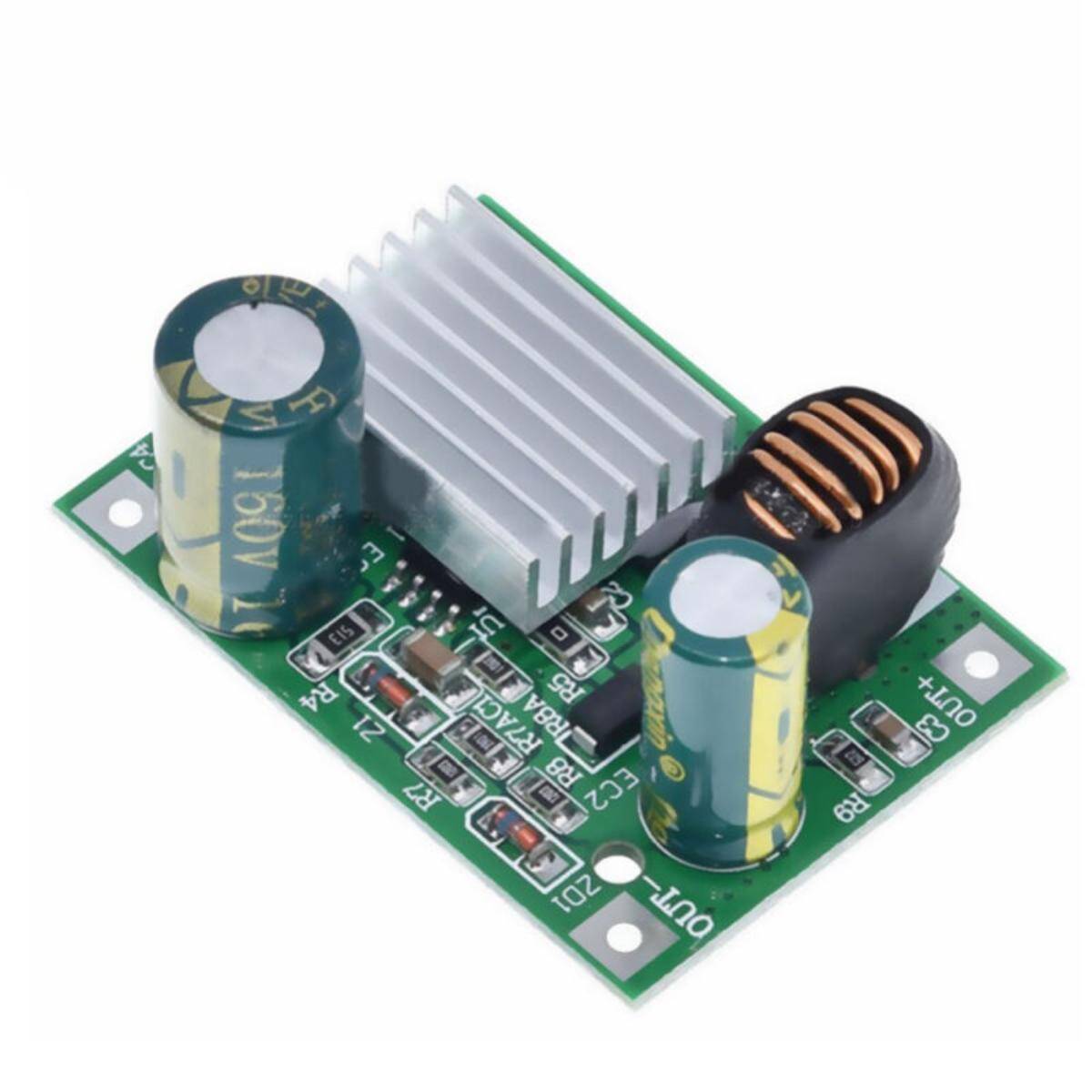

Kart üzerindeki alüminyum soğutucu ısı dağılımını sağlar. Aşırı ısı, aşırı gerilim ve kısa devre korumaları bulunur.
Öne Çıkan Avantajlar
Çok geniş giriş
9 V'tan 120 V'a kadar.
Sabit 5 V
Ayar gerektirmez.
Soğutuculu
Alüminyum soğutucu ile iyi ısı dağılımı.
Korumalı
Kısa devre, aşırı ısı ve aşırı gerilim koruması.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | DC-DC step down (buck) |
| Giriş gerilimi | 9 – 120 V DC (girişin çıkıştan en az 4 V yüksek olması gerekir) |
| Çıkış gerilimi | 5 V DC, sabit |
| Çıkış akımı | Maks. 3 A |
| Çıkış gücü | 15 W |
| Verim | Yaklaşık %96'ya kadar |
| Anahtarlama frekansı | 140 kHz |
| Korumalar | Kısa devre, aşırı ısı, aşırı gerilim |
| Çalışma sıcaklığı | -40 ~ 85 °C |

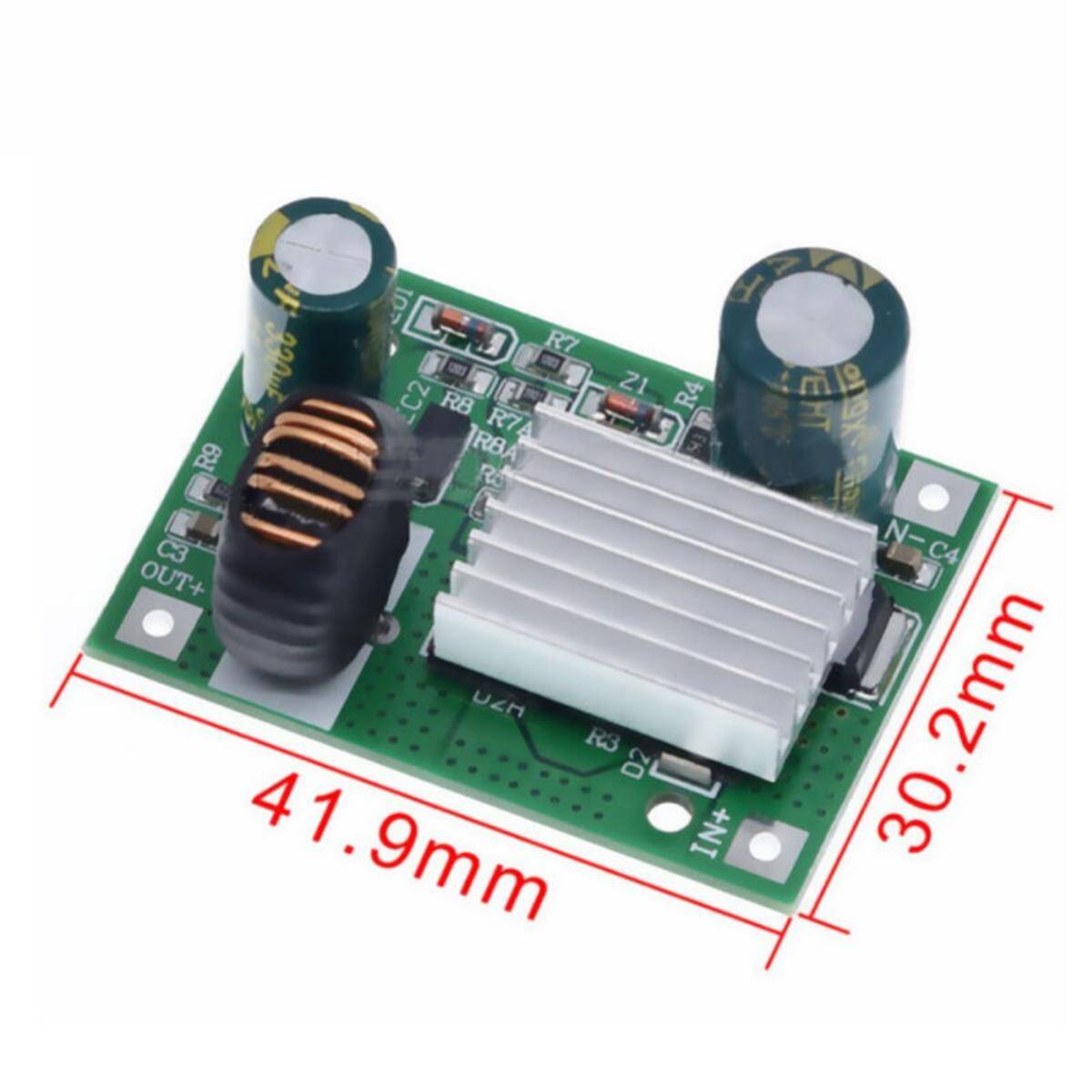

| Ölçüler | Yaklaşık 42 x 30 x 20 mm |
Kullanım Alanları
- Elektrikli bisiklet ve scooter
- 48 V / 72 V akü sistemleri
- Golf arabası
- Güneş enerjisi sistemleri
- Araç ve kamyon elektroniği
- Endüstriyel 5 V besleme
- USB şarj çıkışı
- Arduino ve ESP32 besleme
- Forklift elektroniği
- LED sürücüler
Giriş ve çıkış uçlarını ters bağlamayın. Sürekli tam yükte (3 A) çalışmada kart ısınır; uzun süreli kullanımda yükü yaklaşık 1,5–2 A ile sınırlamak veya ek havalandırma sağlamak önerilir.
Teknik Sıkça Sorulan Sorular (SSS)
Çıkış ayarlanabilir mi?
Hayır, çıkış sabit 5 V'tur.
12 V araç aküsünde çalışır mı?
Evet, giriş 9 V üzerinde olduğu sürece çalışır.
Sürekli 3 A verir mi?
3 A tepe değerdir; uzun süreli kullanımda daha düşük akım ve iyi havalandırma önerilir.
Telefon şarj eder mi?
5 V USB çıkış olarak kullanılabilir; hızlı şarj protokolü desteklemez.
Kaç volt girişe dayanır?
120 V DC'ye kadar girişe dayanır.
