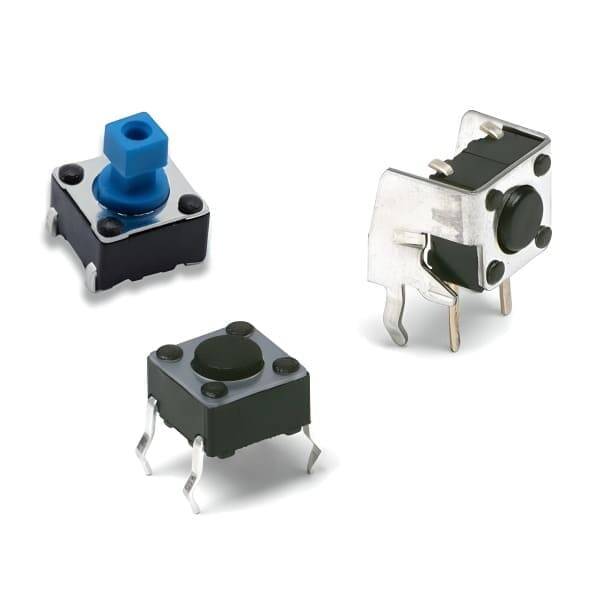

7.5x7.1mm Tact Switch Buton - 90° Yatık THT, 130gF, C&K PTS645
7.5x7.1mm Tact Switch Buton Hakkında Detaylı İnceleme
C&K üretimi PTS645 serisi anlık tact butondur. Gövde 7,5 x 7,1 mm, yükseklik 5,85 mm, basma kuvveti 130 gF'tir. Pinler 90 derece yatık çıkar.
PTS645, endüstriyel elektronikte adı bilinen bir seridir. Ucuz jenerik butonlardan farkı ömür ve tutarlılıktır: kontak malzemesi ve mekanizması, yüz binlerce basma boyunca aynı hissiyatı ve aynı temas direncini verecek biçimde üretilir. Sık kullanılan bir arayüz butonunda ya da alan servisine gitmesi pahalı bir cihazda bu fark doğrudan maliyettir.
130 gF basma kuvveti, 160-180 gF'lik tiplere göre daha hafiftir; sık basılan butonlarda parmağı yormaz. Basışta net bir tık geri bildirimi alınır.
90 derece yatık pin çıkışı sayesinde buton kartın kenarına bakar; kutunun yan ya da ön yüzünden basılması gereken tasarımlarda kullanılır.
Anlık çalışır — basılı tutuldukça kapalı, bırakıldığında açıktır.
Öne Çıkan Avantajlar
C&K Kalitesi
Endüstriyel seri; yüz binlerce basmada tutarlı hissiyat ve temas.
130gF Hafif Basma
Sık kullanılan arayüz butonlarında parmağı yormaz.
90° Yatık Pin
Kutu ön ya da yan yüzünden basılabilir.
7.5x7.1mm Gövde
Standart 6x6'ya göre daha geniş ve rahat basma yüzeyi.
Net Tık Geri Bildirimi
Basıldığı duyulur ve hissedilir.
THT Montaj
Delikli plakette ve prototipte doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Anlık tact switch buton |
| Seri | C&K PTS645 |
| Ölçü | 7,50 x 7,10 mm — 5,85 mm yükseklik |
| Basma Kuvveti | 130 gF |
| Pin Yönü | 90° yatık (right angle) |
| Montaj Tipi | THT — delikli montaj |
| Üretici | C&K / Littelfuse |
| Üretici Kodu | PTS645VL58-2 LF |
| Paket İçeriği | 1 adet buton |
Kullanım Alanları
- Sık kullanılan arayüz butonları
- Endüstriyel kontrol panelleri
- Ölçü ve test cihazları
- Tıbbi ve laboratuvar ekipmanı
- Uzun ömür gereken tasarımlar
- Cihaz onarımı ve buton değişimi
- Kutu ön paneli butonları
- Arduino ve ESP projeleri
- AR-GE ve prototipleme
- Maker projeleri
Tact switch anlık çalışır: basılı tutulduğu sürece kontak kapalıdır, bırakıldığında yay ile açılır. Kalıcı açma-kapama gereken yerlerde anahtarlı (latching) tip kullanılmalıdır. Mekanik kontak zıplama (bounce) yapar — tek basışta birden çok darbe görünür; yazılımda debounce ya da devrede RC filtre gerekir. Anma akımı sinyal seviyesi içindir; motor, röle veya lamba doğrudan bağlanmamalı, araya transistör ya da röle konmalıdır. Lehimlerken uzun süre ısı verilmesi gövdeyi eritir ve kontak mekanizmasını bozar.
Teknik Sıkça Sorulan Sorular (SSS)
Basma kuvveti ne?
130 gF. Yaygın 160-180 gF'lik tiplere göre daha hafiftir.
Ölçüsü ne?
7,50 x 7,10 mm gövde, 5,85 mm yükseklik.
Jenerik butondan farkı ne?
C&K PTS645 endüstriyel bir seridir; yüz binlerce basmada hissiyatı ve temas direnci değişmez.
Basılı kalır mı?
Hayır, anlıktır.
