74LS194 DIP-16 Entegre - 4 Bit Kaydırmalı Yazmaç
74LS194 4 Bit Çift Yönlü Kaydırmalı Yazmaç Hakkında Detaylı İnceleme
74LS194, dört bitlik veriyi tutan ve bu veriyi sağa ya da sola kaydırabilen evrensel bir kaydırmalı yazmaçtır. Dijital tasarım derslerinin temel entegrelerinden biridir.
Dört çalışma kipi vardır ve bunlar iki kip seçme ucuyla belirlenir: veriyi olduğu gibi tut, sağa kaydır, sola kaydır, paralel yükle. Çift yönlü olması onu sıradan kaydırmalı yazmaçlardan ayırır; çoğu yazmaç yalnızca tek yöne kaydırır.
Paralel yükleme kipi sayesinde dört bit tek darbede yazmaca yüklenir. Bu, seri bir veriyi paralele ya da paralel bir veriyi seriye çevirmek gerektiğinde işi tek entegreye indirir.
Birden çok 74LS194 art arda bağlanarak daha geniş yazmaçlar kurulur: iki adet 8 bit, dört adet 16 bit yapar.
Öne Çıkan Avantajlar
Dört kipte çalışır
Tut, sağa kaydır, sola kaydır ve paralel yükle — hepsi iki uçla seçilir.
Çift yönlü kaydırma
Sıradan yazmaçların aksine iki yöne de kaydırır; ring sayıcı ve dönen gösterge devrelerinde işi kolaylaştırır.
Zincirlenebilir
Art arda bağlanarak 8, 12, 16 bitlik yazmaçlar kurulur.
Eğitimde standart
Sayısal tasarım laboratuvarlarının klasik entegresidir; kaynak ve örnek devre bulmak kolaydır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | 74LS194 (SN74LS194N) |

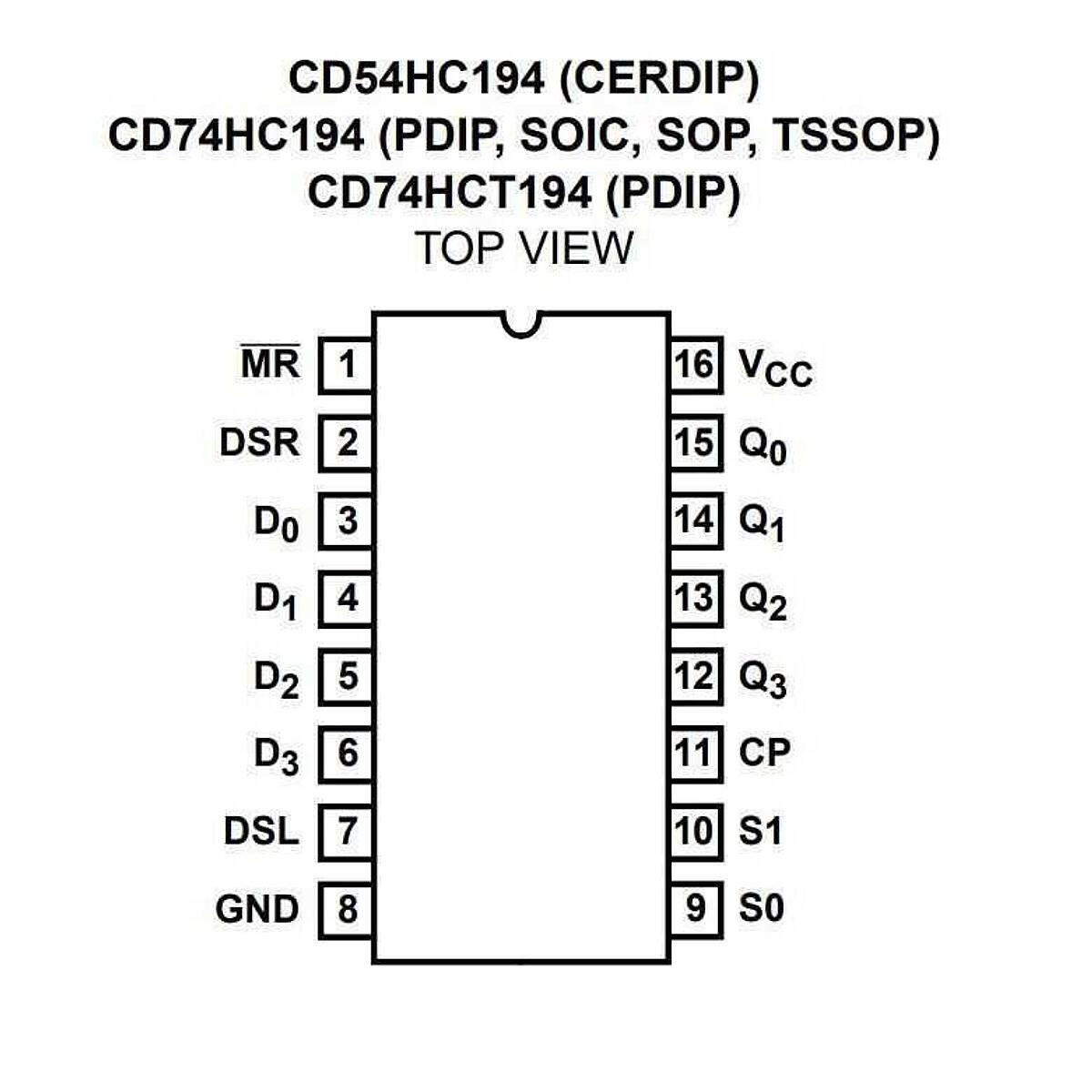

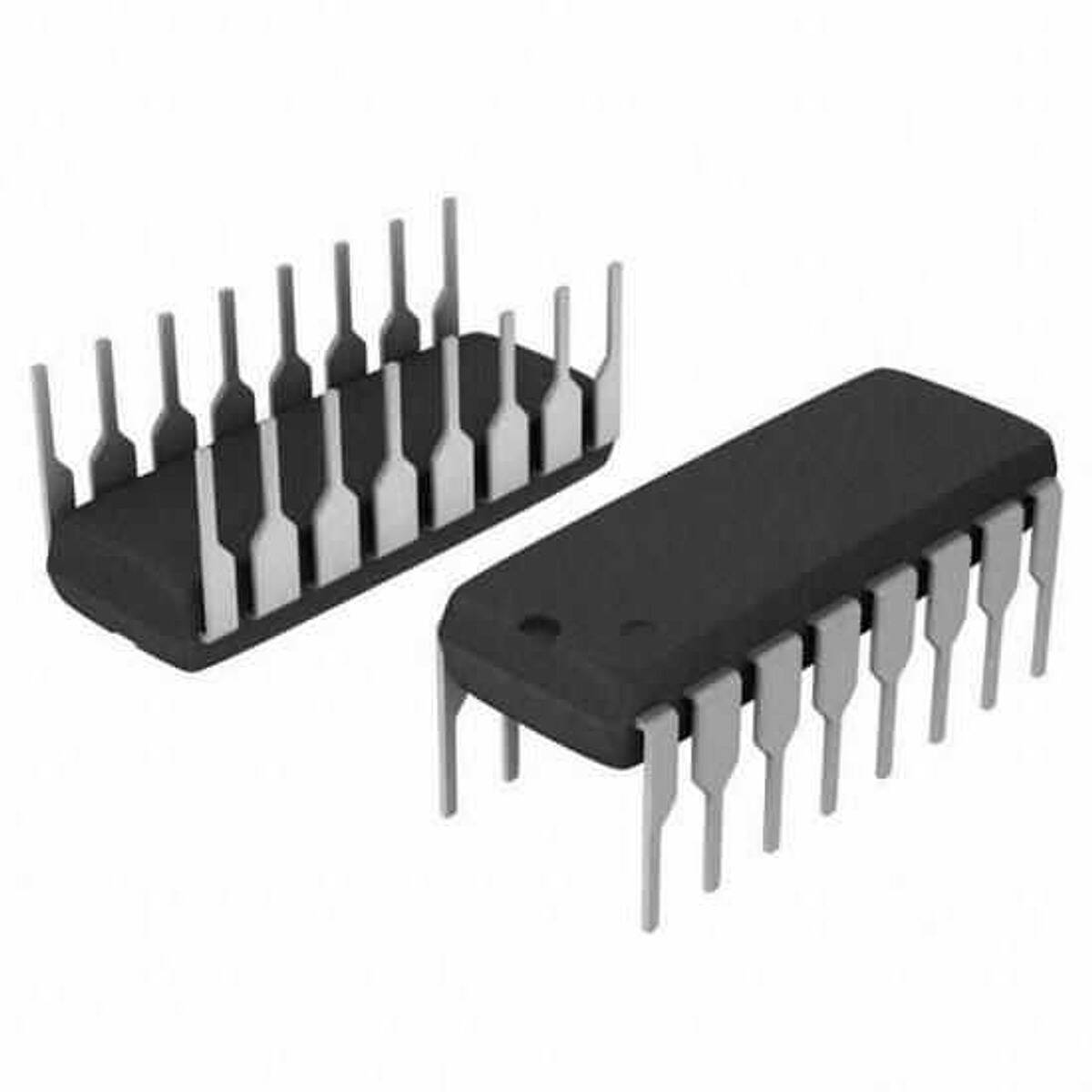

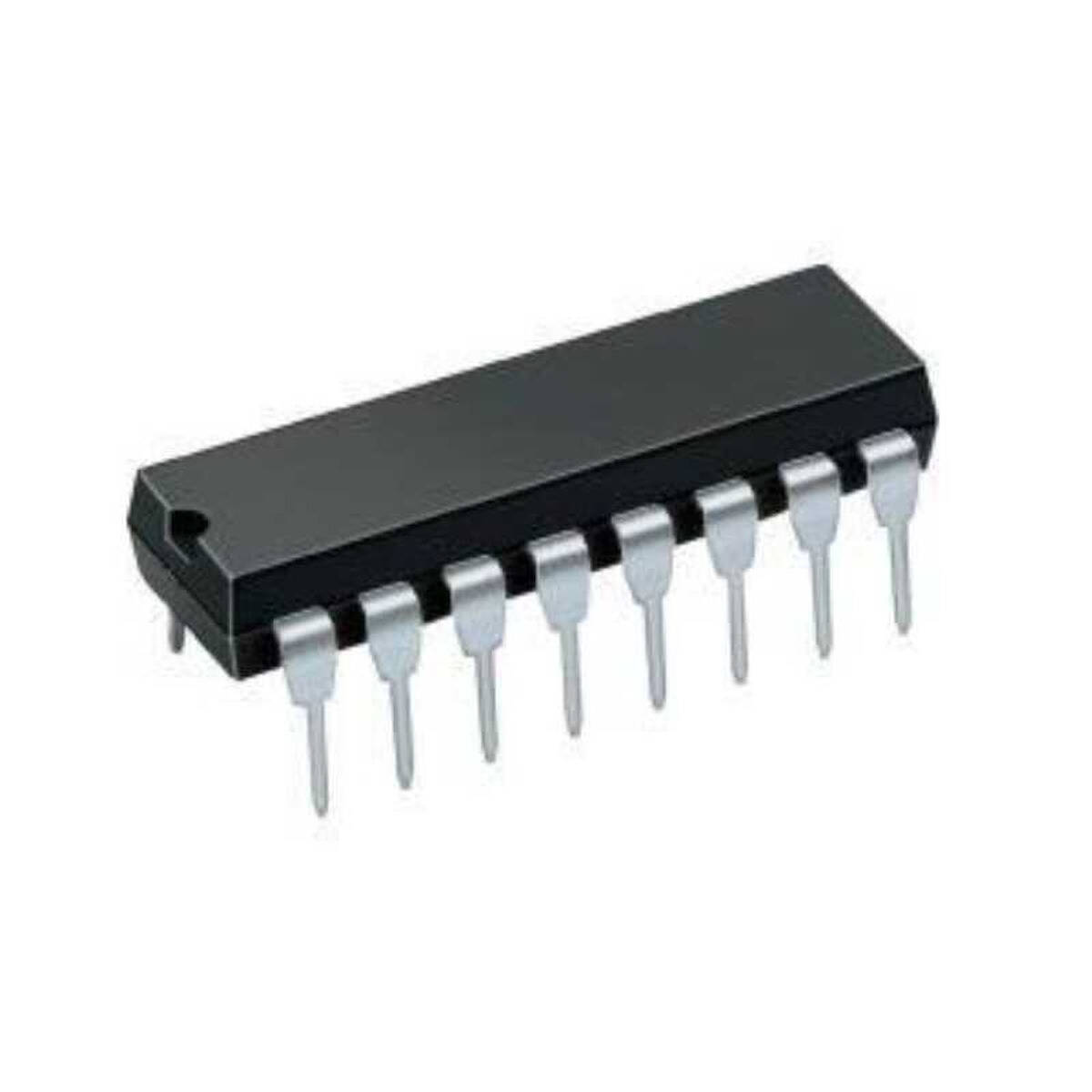

| Gövde | DIP-16, delikli montaj |
| Aile | TTL, LS serisi |
| Bit sayısı | 4 |
| Kipler | Tut / sağa kaydır / sola kaydır / paralel yükle |
| Besleme | 5 V |
| Tetikleme | Yükselen kenar |
| Temizleme | Asenkron, aktif düşük |
Kullanım Alanları
- Sayısal tasarım dersleri ve laboratuvar deneyleri
- Seri - paralel veri dönüşümü
- Ring ve Johnson sayıcılar
- LED yürüyen ışık devreleri
- Gecikme hattı ve veri tamponlama
- Eski ekipman onarımında yedek parça
Kaydırmalı yazmaç, dijital elektroniğin en çok kullanılan yapı taşlarından biridir. 74LS194 bunun hem sağa hem sola çalışan, paralel de yüklenebilen tam sürümüdür.
Teknik Sıkça Sorulan Sorular (SSS)
74HC194 ile farkı ne?
İşlev aynıdır, aile farklıdır. LS serisi TTL'dir, daha çok akım çeker ve 5 V ister; HC serisi CMOS'tur, daha az tüketir ve daha geniş gerilim aralığında çalışır.
Breadboard'da kullanılır mı?
Evet, DIP-16 gövde doğrudan breadboard'a oturur. Deneme devreleri için en uygun gövdedir.
Kaç volt ile beslenir?
LS serisi 5 V ile çalışır. Besleme ucuna 0,1 uF kondansatör koymak kararlılığı artırır.
8 bit yazmaç nasıl yapılır?
İki adet 74LS194 art arda bağlanır: birinci entegrenin son bit çıkışı ikincinin seri girişine verilir, kip ve saat uçları ortaklanır.
Paralel yükleme nasıl yapılır?
Kip seçme uçlarının ikisi de yüksek yapılır ve saat darbesi verilir; dört paralel giriş ucundaki veri aynı anda yazmaca yüklenir.
