74LS161 DIP-16 Entegre - 4 Bit Senkron Sayıcı
74LS161 DIP-16 Entegre Hakkında Detaylı İnceleme

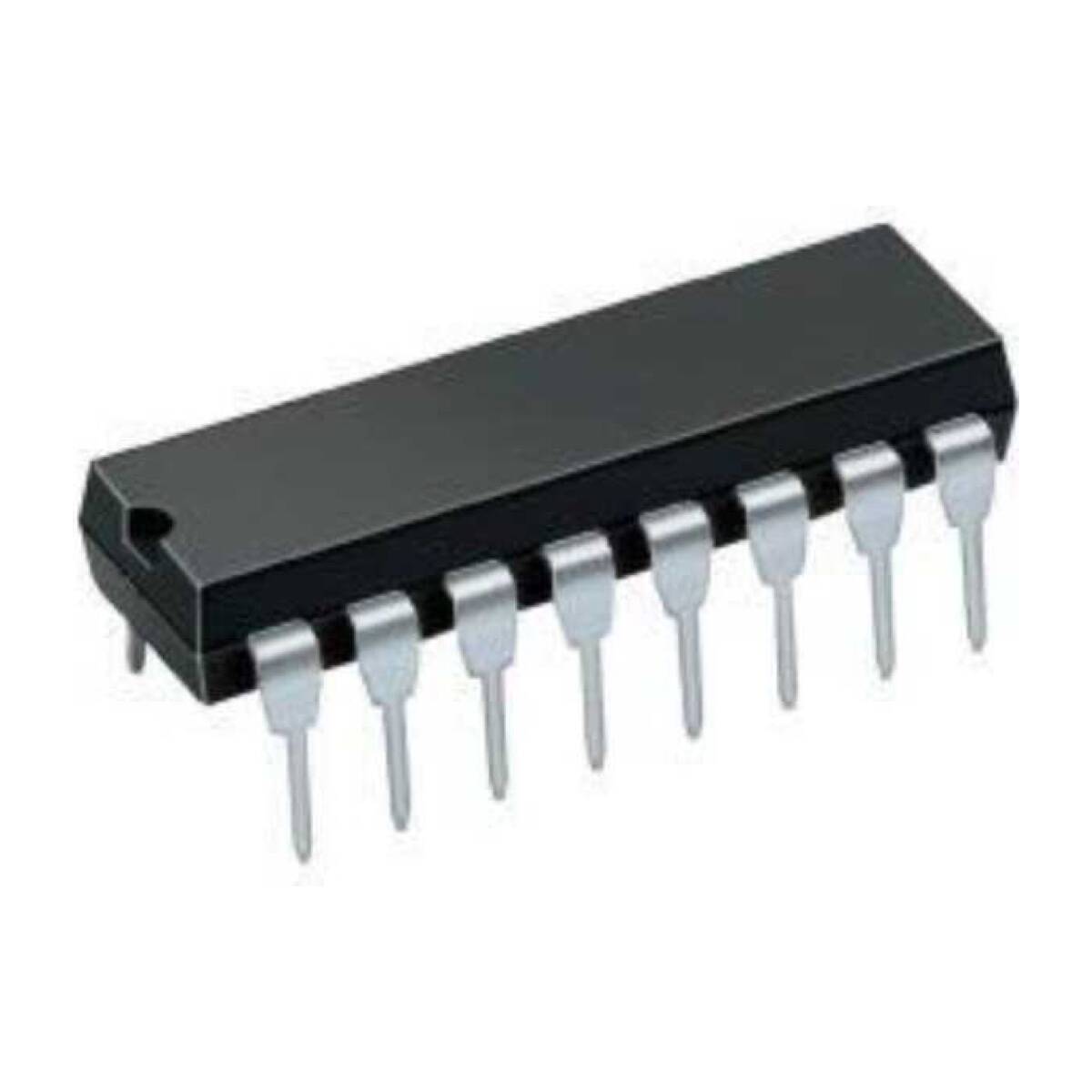

74LS161, 4 bit senkron ikili sayıcı entegresidir. DIP-16 kılıfta, TTL LS ailesindendir.
Sayıcılar dijital elektroniğin temel yapı taşlarındandır: gelen darbeleri sayar ve sonucu ikili olarak dört çıkışta gösterir. 4 bit, 0'dan 15'e kadar sayabilmek demektir; birden fazla entegre zincirlenerek daha geniş sayaçlar kurulur.
Senkron olması bu entegreyi ayıran özelliktir. Asenkron (ripple) sayıcılarda her flip-flop bir öncekini tetikler; bu, çıkışların birbirinden gecikmeli değişmesine ve geçici olarak yanlış ara değerlerin görünmesine yol açar. 74LS161'de tüm flip-flop'lar aynı saat darbesiyle birlikte değişir — çıkışlar temiz ve aynı anda oturur. Hızlı ve hassas devrelerde tercih edilme sebebi budur.
Entegrede ayrıca senkron paralel yükleme (istenen sayıdan başlatma) ve asenkron temizleme (anında sıfırlama) girişleri vardır. Bu iki özellik, sayıcıyı istenen aralıkta (örneğin 0-9) çalıştırmayı mümkün kılar — dijital saat ve sayaç tasarımlarının temeli budur.
Öne Çıkan Avantajlar
Senkron Sayma
Tüm çıkışlar aynı anda değişir; ara geçişlerde yanlış değer görünmez.
4 Bit — 0 ile 15 Arası
Dört çıkış; zincirlenerek daha geniş sayaçlar kurulabilir.
Senkron Paralel Yükleme
Sayıcı istenen değerden başlatılabilir.
Asenkron Temizleme
Saat darbesi beklemeden anında sıfırlama.
DIP-16 Kılıf
Breadboard ve delikli plaket üzerinde doğrudan çalışır.
TTL LS Ailesi
Yaygın, iyi belgelenmiş ve eğitimde standart olarak kullanılan seri.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | 4 bit senkron ikili sayıcı entegresi |
| Model | 74LS161 |
| Kılıf | DIP-16 |
| Montaj Tipi | THT — delikli |
| Aile | TTL — LS serisi |
| Sayma Aralığı | 0 - 15 (4 bit) |
| Yükleme | Senkron paralel |
| Temizleme | Asenkron |
| Paket İçeriği | 1 adet entegre |
Kullanım Alanları
- Dijital sayaç devreleri
- Dijital saat ve zamanlayıcı tasarımları
- Frekans bölücü devreler
- Adres üreteçleri
- Dijital elektronik eğitimi
- Lojik devre laboratuvarı
- Breadboard deneyleri
- Okul ve öğrenci projeleri
- Retro ve klasik devre onarımı
- Maker ve hobi projeleri
Entegre TTL LS ailesindendir ve 5 V ile çalışır; 3,3 V sistemlerde doğrudan kullanılmamalıdır. Kullanılmayan girişler boşta bırakılmamalı, uygun seviyeye (VCC ya da GND) bağlanmalıdır — açık girişler TTL'de rastgele davranışa yol açar. Saat girişine temiz ve keskin kenarlı sinyal verilmelidir; mekanik butondan gelen sinyal zıplama (bounce) yapar ve sayıcıyı birden fazla saydırır, bu durumda debounce devresi gerekir. Lehimlerken uzun süre ısı verilmemelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Kaça kadar sayar?
4 bit olduğu için 0'dan 15'e kadar. Birden fazla entegre zincirlenerek genişletilebilir.
Senkron ne demek?
Tüm flip-flop'ların aynı saat darbesiyle birlikte değişmesi demektir. Çıkışlarda yanlış ara değer görünmez.
Kaç volt ile çalışır?
5 V. TTL LS ailesindendir, 3,3 V sistemlerde doğrudan kullanılmamalıdır.
Breadboard'a takılır mı?
Evet, DIP-16 kılıf delikli montaj tipidir.
Butonla saydırabilir miyim?
Doğrudan bağlarsanız buton zıplaması birden fazla sayıma yol açar; araya debounce devresi konmalıdır.
