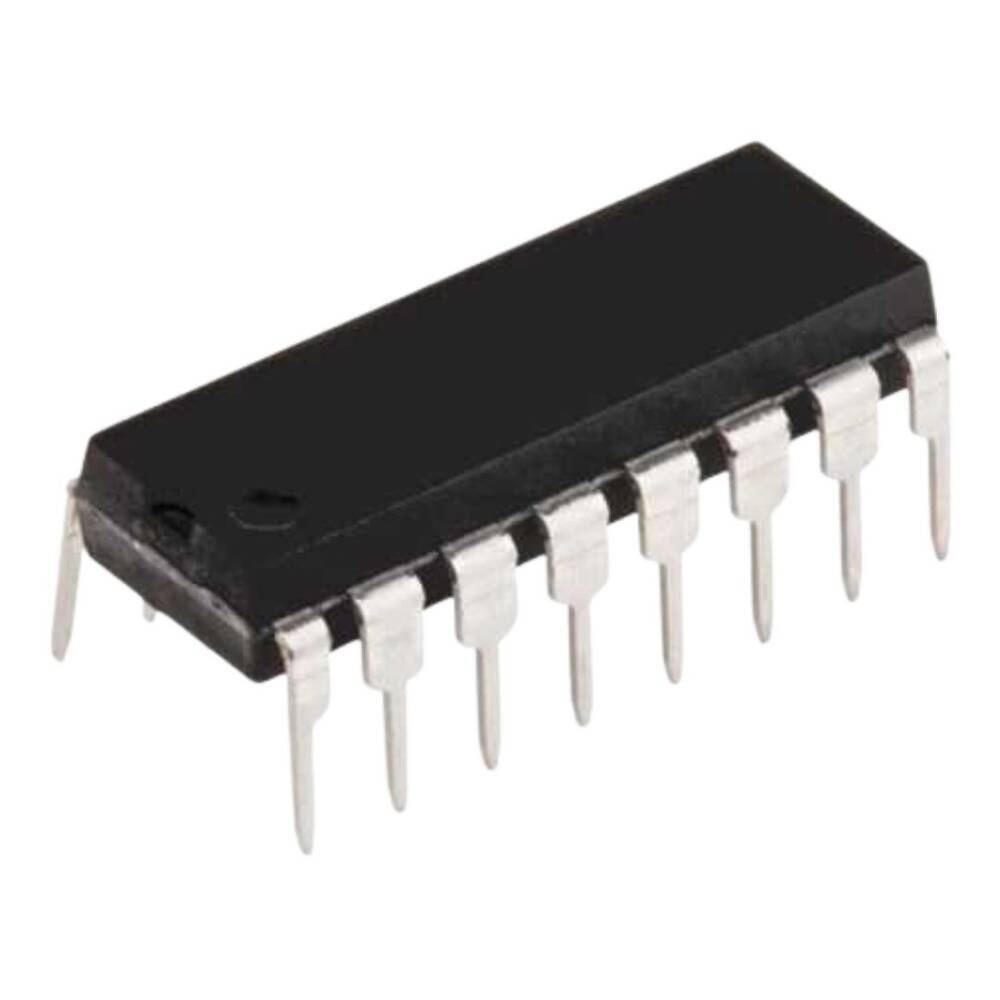

74HC193 DIP-16 Entegre - 4 Bit Yukarı-Aşağı Senkron Sayıcı
74HC193 DIP-16 Entegre Hakkında Detaylı İnceleme
74HC193, 4 bit senkron ikili sayıcı entegresidir. Diğer sayıcılardan farkı hem yukarı hem aşağı sayabilmesidir.
74HC ailesi, klasik TTL mantık seviyelerini CMOS teknolojisiyle birleştiren seridir. Eski LS serisine göre çok daha az akım harcar ve daha geniş besleme aralığında (2-6 V) çalışır; buna karşın anahtarlama hızı yüksek kalır. Bugün delikli montaj lojik devrelerde varsayılan tercih bu ailedir.
İki ayrı saat girişi vardır: birine darbe verildiğinde sayıcı yukarı, diğerine verildiğinde aşağı sayar. Bu, sadece artan sayaçlarla yapılamayan işleri mümkün kılar — enkoder okuma (ileri-geri dönüş), stok/adet sayacı, konum takibi gibi iki yönlü sayma gereken her yerde kullanılır. Ayrıca paralel yükleme ile istenen değerden başlatılabilir ve taşma / eksilme çıkışları sayesinde birden fazla entegre zincirlenerek 8, 12, 16 bitlik sayaçlar kurulabilir.
Kılıf DIP-16'tür — 16 pinli, delikli montaj (THT) tipidir; breadboard ve delikli plaket üzerinde doğrudan çalışır. Bu, öğrenme ve prototipleme için SMD'ye göre belirgin bir kolaylıktır.
Öne Çıkan Avantajlar
DIP-16 Kılıf
Breadboard ve delikli plaket üzerinde doğrudan çalışır; SMD gibi adaptör gerekmez.
74HC Ailesi
CMOS düşük tüketim ile TTL uyumluluğu bir arada; 2-6 V besleme aralığı.
Yüksek Anahtarlama Hızı
LS serisine göre daha düşük tüketimle benzer hız.
Geniş Besleme Aralığı
2 V ile 6 V arası; 3,3 V ve 5 V sistemlerin ikisinde de kullanılır.
Yukarı ve Aşağı Sayma
İki ayrı saat girişi; iki yönlü sayma gereken uygulamalarda tek çözüm.
Taşma / Eksilme Çıkışı
Zincirlenerek 8, 12 veya 16 bitlik sayaçlar kurulabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lojik entegre |
| Model | 74HC193 |
| Kılıf | DIP-16 |
| Pin Sayısı | 16 |
| Aile | 74HC — CMOS / TTL uyumlu |
| Besleme | 2 V ~ 6 V |
| Montaj Tipi | THT — delikli |
| Paket İçeriği | 1 adet entegre |
Kullanım Alanları
- İki yönlü sayaç devreleri
- Enkoder ileri-geri okuma
- Konum ve mesafe takibi
- Adet ve stok sayaçları
- Frekans bölücü tasarımlar
- Dijital elektronik eğitimi
- Breadboard deneyleri
- Lojik devre laboratuvarı
- Klasik devre onarımı
- Maker projeleri
Entegre TTL HC ailesindendir; besleme 2-6 V aralığındadır, 5 V sistemlerde standart olarak kullanılır. Kullanılmayan girişler boşta bırakılmamalı, VCC ya da GND'ye bağlanmalıdır — açık giriş CMOS yapıda rastgele davranışa ve gereksiz akım tüketimine yol açar. Besleme uçlarına yakın bir 100 nF kondansatör konması, anahtarlama anındaki gerilim çökmelerini engeller. Lehimlerken uzun süre ısı verilmemelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Aşağı da sayar mı?
Evet. İki ayrı saat girişi vardır; birine darbe verilince yukarı, diğerine verilince aşağı sayar.
Kaça kadar sayar?
4 bit olduğu için 0-15 arası. Zincirlenerek genişletilebilir.
İstenen sayıdan başlatılabilir mi?
Evet, paralel yükleme girişleri vardır.
Kılıfı ne?
DIP-16, 16 pinli delikli montaj tipi. Breadboard'a doğrudan takılır.
Kaç volt ile çalışır?
2 V ile 6 V arasında. 5 V sistemlerde standart olarak kullanılır.
Kullanılmayan girişler ne olacak?
Boşta bırakılmamalı, VCC ya da GND'ye bağlanmalıdır. Açık giriş rastgele davranışa yol açar.
