74HC138 DIP-16 Entegre - 3'ten 8'e Çözücü / Demultiplexer
74HC138 DIP-16 Entegre Hakkında Detaylı İnceleme
74HC138, 3 bitlik bir girişi 8 ayrı çıkışa çeviren çözücü (decoder / demultiplexer) entegresidir.
74HC ailesi, klasik TTL mantık seviyelerini CMOS teknolojisiyle birleştiren seridir. Eski LS serisine göre çok daha az akım harcar ve daha geniş besleme aralığında (2-6 V) çalışır; buna karşın anahtarlama hızı yüksek kalır. Bugün delikli montaj lojik devrelerde varsayılan tercih bu ailedir.
Çalışma mantığı şudur: üç giriş ucuna verilen ikili sayı (000'dan 111'e), sekiz çıkıştan yalnızca birini aktif yapar. Bu, mikrodenetleyicide pin tasarrufunun en klasik yoludur — sekiz cihazı ayrı ayrı seçmek için sekiz pin harcamak yerine, üç pinle aynı işi görürsünüz. Hafıza adresleme, çoklu entegre seçimi (chip select) ve ekran tarama devrelerinde standart çözümdür. Entegrede ayrıca etkinleştirme (enable) girişleri vardır; birden fazla 138 zincirlenerek daha geniş çözücüler kurulabilir.

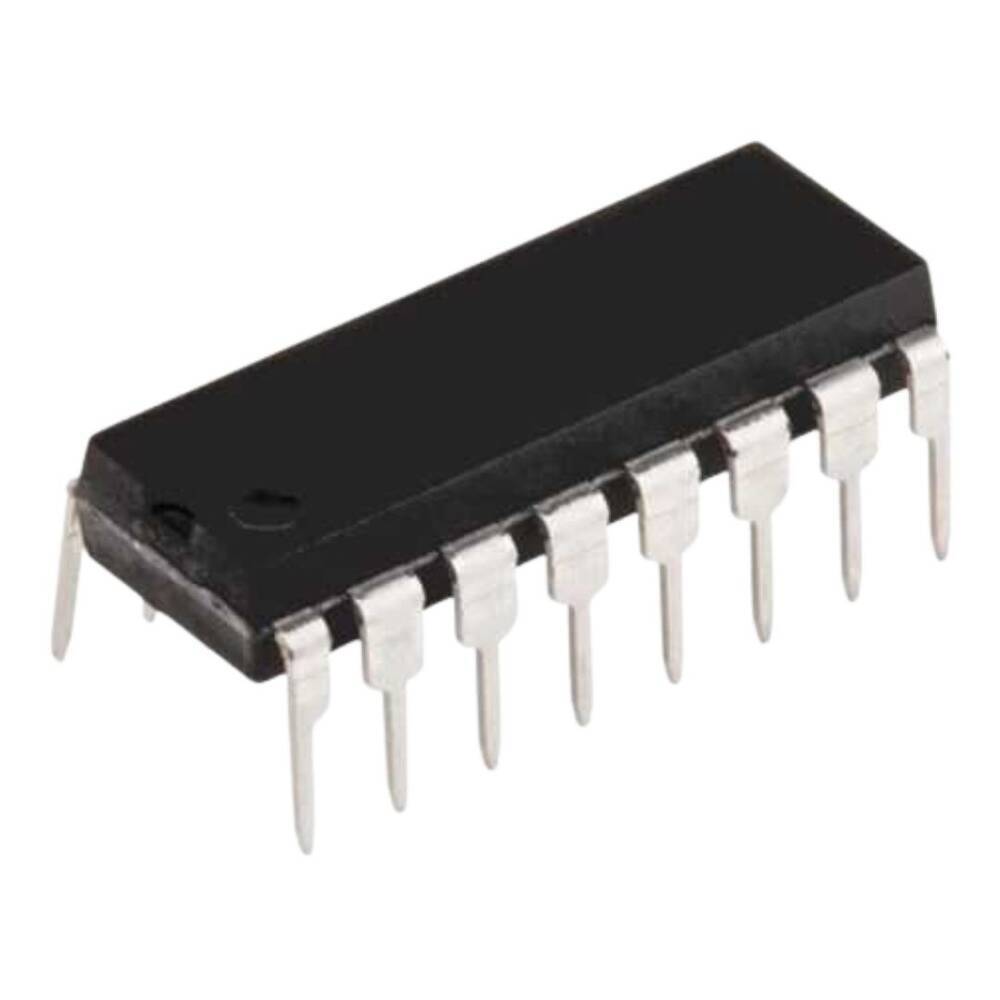

Kılıf DIP-16'tür — 16 pinli, delikli montaj (THT) tipidir; breadboard ve delikli plaket üzerinde doğrudan çalışır. Bu, öğrenme ve prototipleme için SMD'ye göre belirgin bir kolaylıktır.
Öne Çıkan Avantajlar
DIP-16 Kılıf
Breadboard ve delikli plaket üzerinde doğrudan çalışır; SMD gibi adaptör gerekmez.
74HC Ailesi
CMOS düşük tüketim ile TTL uyumluluğu bir arada; 2-6 V besleme aralığı.
Yüksek Anahtarlama Hızı
LS serisine göre daha düşük tüketimle benzer hız.
Geniş Besleme Aralığı
2 V ile 6 V arası; 3,3 V ve 5 V sistemlerin ikisinde de kullanılır.
3 Pin ile 8 Çıkış
Mikrodenetleyicide belirgin pin tasarrufu sağlar.
Enable Girişleri
Birden fazla entegre zincirlenerek daha geniş çözücüler kurulabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lojik entegre |
| Model | 74HC138 |
| Kılıf | DIP-16 |
| Pin Sayısı | 16 |
| Aile | 74HC — CMOS / TTL uyumlu |
| Besleme | 2 V ~ 6 V |
| Montaj Tipi | THT — delikli |
| Paket İçeriği | 1 adet entegre |
Kullanım Alanları
- Hafıza ve adres çözme
- Çoklu entegre seçimi (chip select)
- Ekran ve matris tarama
- Pin tasarrufu gereken tasarımlar
- Röle ve sürücü seçimi
- Dijital elektronik eğitimi
- Breadboard deneyleri
- Lojik devre laboratuvarı
- Klasik devre onarımı
- Maker projeleri
Entegre TTL HC ailesindendir; besleme 2-6 V aralığındadır, 5 V sistemlerde standart olarak kullanılır. Kullanılmayan girişler boşta bırakılmamalı, VCC ya da GND'ye bağlanmalıdır — açık giriş CMOS yapıda rastgele davranışa ve gereksiz akım tüketimine yol açar. Besleme uçlarına yakın bir 100 nF kondansatör konması, anahtarlama anındaki gerilim çökmelerini engeller. Lehimlerken uzun süre ısı verilmemelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Ne işe yarar?
Üç bitlik girişi sekiz çıkıştan yalnızca birini aktif yaparak çözer. Pin tasarrufu sağlar.
Kaç çıkışı var?
8 çıkış. Aynı anda yalnızca biri aktif olur.
Zincirlenebilir mi?
Evet, enable girişleri sayesinde birden fazla entegre birlikte kullanılabilir.
Kılıfı ne?
DIP-16, 16 pinli delikli montaj tipi. Breadboard'a doğrudan takılır.
Kaç volt ile çalışır?
2 V ile 6 V arasında. 5 V sistemlerde standart olarak kullanılır.
Kullanılmayan girişler ne olacak?
Boşta bırakılmamalı, VCC ya da GND'ye bağlanmalıdır. Açık giriş rastgele davranışa yol açar.
