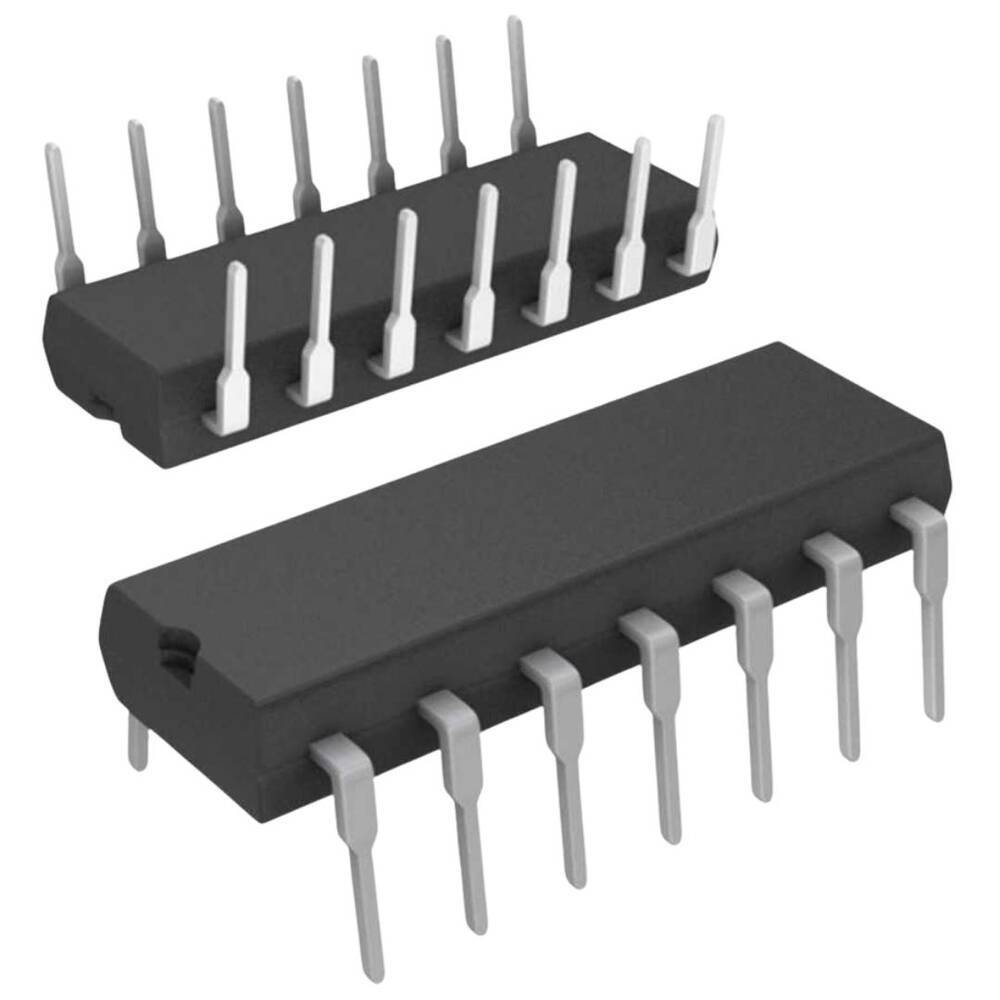

74HC132 DIP-14 Entegre - Dörtlü 2 Girişli NAND Schmitt Trigger
74HC132 DIP-14 Entegre Hakkında Detaylı İnceleme
74HC132, içinde dört adet iki girişli NAND kapısı barındıran lojik entegredir. Sıradan NAND'lardan farkı, girişlerinin Schmitt trigger yapıda olmasıdır.
74HC ailesi, klasik TTL mantık seviyelerini CMOS teknolojisiyle birleştiren seridir. Eski LS serisine göre çok daha az akım harcar ve daha geniş besleme aralığında (2-6 V) çalışır; buna karşın anahtarlama hızı yüksek kalır. Bugün delikli montaj lojik devrelerde varsayılan tercih bu ailedir.
Schmitt trigger girişi bu entegrenin varlık sebebidir. Normal bir lojik kapı, giriş gerilimi eşik değerin çevresinde gezindiğinde çıkışını defalarca değiştirir — yavaş yükselen, gürültülü ya da titreşen sinyallerde çıkış "cızırdar". Schmitt trigger'ın iki ayrı eşiği vardır (yükselirken bir, düşerken başka bir seviye); aradaki bu histerezis boşluğu gürültüyü yutar ve çıkış tek ve temiz bir geçiş yapar. Buton zıplaması (debounce), sensör sinyali temizleme ve osilatör kurmakta bu yüzden tercih edilir.
Kılıf DIP-14'tür — 14 pinli, delikli montaj (THT) tipidir; breadboard ve delikli plaket üzerinde doğrudan çalışır. Bu, öğrenme ve prototipleme için SMD'ye göre belirgin bir kolaylıktır.
Öne Çıkan Avantajlar
DIP-14 Kılıf
Breadboard ve delikli plaket üzerinde doğrudan çalışır; SMD gibi adaptör gerekmez.
74HC Ailesi
CMOS düşük tüketim ile TTL uyumluluğu bir arada; 2-6 V besleme aralığı.
Yüksek Anahtarlama Hızı
LS serisine göre daha düşük tüketimle benzer hız.
Geniş Besleme Aralığı
2 V ile 6 V arası; 3,3 V ve 5 V sistemlerin ikisinde de kullanılır.
Schmitt Trigger Girişi
Gürültülü ve yavaş sinyalleri temiz kare dalgaya çevirir; çıkış cızırdamaz.
Dört Bağımsız Kapı
Tek entegre içinde dört adet 2 girişli NAND.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lojik entegre |
| Model | 74HC132 |
| Kılıf | DIP-14 |
| Pin Sayısı | 14 |
| Aile | 74HC — CMOS / TTL uyumlu |
| Besleme | 2 V ~ 6 V |
| Montaj Tipi | THT — delikli |
| Paket İçeriği | 1 adet entegre |
Kullanım Alanları
- Buton zıplaması (debounce) devreleri
- Gürültülü sinyal temizleme
- Kare dalga osilatör kurma
- Sensör çıkışı şekillendirme
- Yavaş yükselen sinyalleri düzeltme
- Dijital elektronik eğitimi
- Breadboard deneyleri
- Lojik devre laboratuvarı
- Klasik devre onarımı
- Maker projeleri
Entegre TTL HC ailesindendir; besleme 2-6 V aralığındadır, 5 V sistemlerde standart olarak kullanılır. Kullanılmayan girişler boşta bırakılmamalı, VCC ya da GND'ye bağlanmalıdır — açık giriş CMOS yapıda rastgele davranışa ve gereksiz akım tüketimine yol açar. Besleme uçlarına yakın bir 100 nF kondansatör konması, anahtarlama anındaki gerilim çökmelerini engeller. Lehimlerken uzun süre ısı verilmemelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Schmitt trigger ne işe yarar?
Girişte iki ayrı eşik kullanır. Gürültülü ve yavaş sinyallerde çıkışın defalarca değişmesini önler, temiz tek geçiş verir.
Kaç kapı var?
Dört adet iki girişli NAND kapısı.
Buton debounce için uygun mu?
Evet, en yaygın kullanım alanlarından biridir.
Kılıfı ne?
DIP-14, 14 pinli delikli montaj tipi. Breadboard'a doğrudan takılır.
Kaç volt ile çalışır?
2 V ile 6 V arasında. 5 V sistemlerde standart olarak kullanılır.
Kullanılmayan girişler ne olacak?
Boşta bırakılmamalı, VCC ya da GND'ye bağlanmalıdır. Açık giriş rastgele davranışa yol açar.
