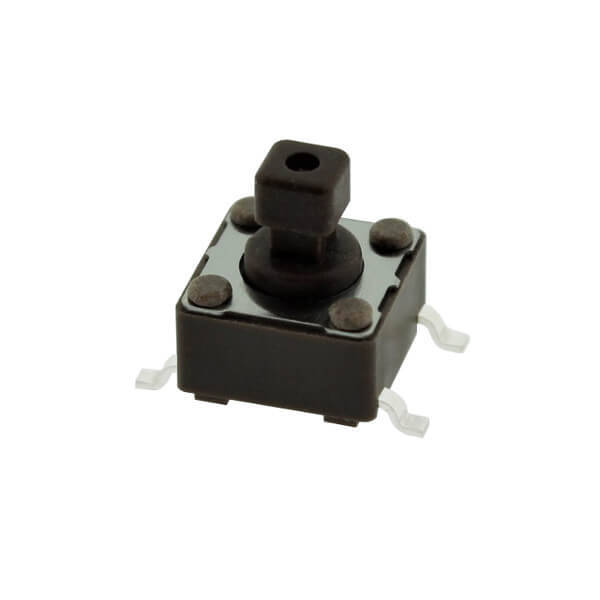

6x6x7.3mm SMD Tact Switch Buton - Dikey, 160gF
6x6x7.3mm SMD Tact Switch Buton Hakkında Detaylı İnceleme
6 x 6 x 7,3 mm ölçüsünde, yüzey montaj (SMD) anlık tact butondur. Basma kuvveti 160 gF'tir.
SMD tact switch, delikli tipin yüzey montaj karşılığıdır. Kartın altına delik açılmadığı için iki taraflı kartlarda arka yüz serbest kalır ve otomatik dizgi hattında makine tarafından yerleştirilebilir — seri üretimde bu, elle lehimlemeye göre belirgin bir maliyet farkıdır.
7,3 mm gövde yüksekliği, standart 5 mm'lik tiplere göre daha uzundur. Bu, butonun kutu kapağına daha yakın durması ve ayrı bir tuş kapağı (keycap) olmadan doğrudan parmakla basılabilmesi demektir.
160 gF basma kuvveti orta hissiyattadır; kullanıcı arayüzü butonları için rahat bir seviyedir.
Anlık çalışır: basılı tutuldukça kontak kapalı kalır, bırakıldığında yay ile açılır.
Öne Çıkan Avantajlar
SMD Yüzey Montaj
Kartın arka yüzü serbest kalır; otomatik dizgiye uygun.
7.3mm Uzun Gövde
Kutu kapağına yakın durur; tuş kapağı olmadan basılabilir.
160gF Basma Kuvveti
Kullanıcı arayüzü için rahat bir hissiyat.
6x6mm Standart Ayak İzi
Yaygın SMD tact switch yerleşimiyle uyumlu.
Tık Sesli Geri Bildirim
Basıldığı hissedilir.
Anlık Çalışma
Bırakıldığında yay ile açılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Anlık tact switch buton |
| Ölçü | 6,00 x 6,00 x 7,30 mm |
| Basma Kuvveti | 160 gF |
| Montaj Yönü | Dikey |
| Montaj Tipi | SMD — yüzey montaj |
| Çalışma | Anlık — basılı tutuldukça kapalı |
| Üretici | Diptronics |
| Üretici Kodu | DTSM-644N-V-T/R |
| Paket İçeriği | 1 adet buton |
Kullanım Alanları
- Seri üretim kontrol kartları
- Kullanıcı arayüzü butonları
- Reset ve mod butonları
- Taşınabilir cihazlar
- Kendi PCB tasarımlarınız
- Cihaz onarımı ve buton değişimi
- IoT ve giyilebilir elektronik
- Test düzenekleri
- AR-GE ve prototipleme
- Maker projeleri
Tact switch anlık çalışır: basılı tutulduğu sürece kontak kapalıdır, bırakıldığında yay ile açılır. Kalıcı açma-kapama gereken yerlerde anahtarlı (latching) tip kullanılmalıdır. Mekanik kontak zıplama (bounce) yapar — tek basışta birden çok darbe görünür; yazılımda debounce ya da devrede RC filtre gerekir. Anma akımı sinyal seviyesi içindir; motor, röle veya lamba doğrudan bağlanmamalı, araya transistör ya da röle konmalıdır. Lehimlerken uzun süre ısı verilmesi gövdeyi eritir ve kontak mekanizmasını bozar. SMD gövde delikli plakete doğrudan takılmaz; adaptör ya da kendi kartınız gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
SMD mi THT mi?
SMD — yüzey montaj. Delikli plakete doğrudan takılmaz.
Yüksekliği ne?
7,30 mm. Standart 5 mm'lik tiplere göre uzundur, tuş kapağı olmadan basılabilir.
Basma kuvveti ne?
160 gF — orta hissiyat.
Basılı kalır mı?
Hayır, anlıktır.
