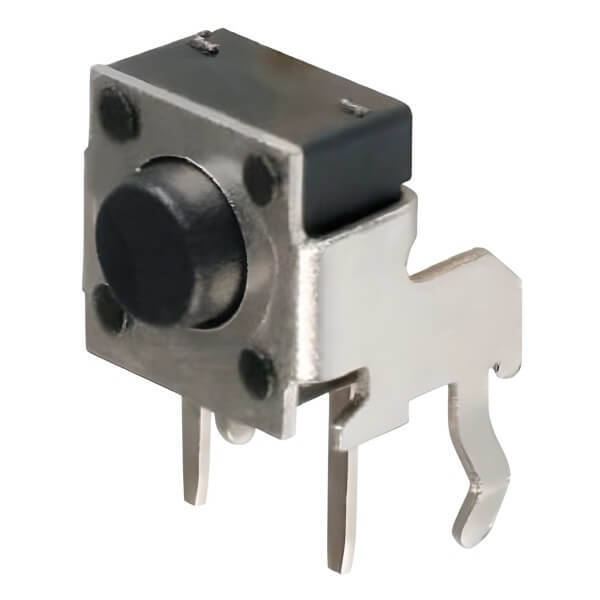

6x6x5mm Tact Switch Buton - 4 Pin, 90° Yatık, THT
6x6x5mm Tact Switch Buton Hakkında Detaylı İnceleme
6 x 6 x 5 mm ölçüsünde, 4 pinli anlık (tact) butondur. Pinleri 90 derece yatık (right angle) çıkar ve delikli montajla lehimlenir.
6x6 tact switch, elektronikte en yaygın kullanılan buton ölçüsüdür. Reset, menü, mod seçimi ve kullanıcı girişi gereken hemen her karta bu boyut konur — yedeğini bulundurmak, arızalanan bir cihazı kurtarmanın en ucuz yoludur.
90 derece yatık pin çıkışı, butonun kartın kenarına dik bakmasını sağlar. Kutu içindeki bir kartta butona üstten değil yandan basılması gerektiğinde bu tip kullanılır — düz tip buton kartın yüzeyine baktığı için kutunun yan yüzünden erişilemez.
180 gF basma kuvveti, orta-sert bir hissiyat verir: yanlışlıkla basılmayacak kadar sert, yorucu olmayacak kadar hafif. Basıldığında hafif bir tık sesi ve geri bildirim alınır.
Butonun 4 pini vardır ama iki devre değildir: karşılıklı pin çiftleri kendi aralarında kısa devredir, buton bu iki çifti birleştirir. Dört pin mekanik sağlamlık içindir.
Öne Çıkan Avantajlar
6x6x5mm Standart Ölçü
Elektroniğin en yaygın buton boyutu; yedek parça olarak birebir uyar.
90° Yatık Pin
Kutu yan yüzünden basılması gereken kartlar için.
180gF Basma Kuvveti
Yanlış basmayı önleyecek kadar sert, yormayacak kadar hafif.
Tık Sesli Geri Bildirim
Basıldığı hissedilir ve duyulur.
4 Pinli Sağlam Montaj
Karta dört noktadan tutunur; kopma riski düşük.
THT Montaj
Delikli plakette ve prototipte doğrudan kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Anlık tact switch buton |
| Ölçü | 6,00 x 6,00 x 5,00 mm |
| Pin Sayısı | 4 |
| Pin Yönü | 90° yatık (right angle) |
| Basma Kuvveti | 180 gF |
| Çalışma | Anlık — basılı tutuldukça kapalı |
| Montaj Tipi | THT — delikli montaj |
| Üretici | KLS Electronic |
| Üretici Kodu | L-KLS7-TS6606-5.0-180 |
| Paket İçeriği | 1 adet buton |
Kullanım Alanları
- Kart kenarından erişilen butonlar
- Reset ve mod butonları
- Kutu içi kontrol panelleri
- Arduino ve ESP projeleri
- Cihaz onarımı ve buton değişimi
- Test ve ölçüm düzenekleri
- Oyun ve kumanda kutuları
- Eğitim ve prototipleme
- Delikli plaket devreleri
- Maker projeleri
Tact switch anlık çalışır: basılı tutulduğu sürece kontak kapalıdır, bırakıldığında yay ile açılır. Kalıcı açma-kapama gereken yerlerde anahtarlı (latching) tip kullanılmalıdır. Mekanik kontak zıplama (bounce) yapar — tek basışta birden çok darbe görünür; yazılımda debounce ya da devrede RC filtre gerekir. Anma akımı sinyal seviyesi içindir; motor, röle veya lamba doğrudan bağlanmamalı, araya transistör ya da röle konmalıdır. Lehimlerken uzun süre ısı verilmesi gövdeyi eritir ve kontak mekanizmasını bozar.
Teknik Sıkça Sorulan Sorular (SSS)
Ölçüsü ne?
6,00 x 6,00 x 5,00 mm. Elektroniğin en yaygın tact switch boyutu.
90 derece ne demek?
Pinler kartın yüzeyine dik değil, kenarına doğru çıkar. Butona yandan basılır.
4 pin iki devre mi?
Hayır. Karşılıklı pin çiftleri kendi aralarında kısa devredir; dört pin mekanik sağlamlık içindir.
Basılı kalır mı?
Hayır, anlıktır. Bırakıldığında yay ile açılır.
