6 Pozisyonlu Piyano Tipi DIP Switch - Baskı Devre Tipi
6 Pozisyonlu Piyano Tipi DIP Switch Hakkında Detaylı İnceleme

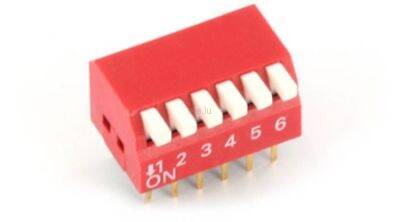

Tek gövde içinde altı bağımsız aç-kapa anahtarı barındıran, baskı devreye lehimlenen bir DIP switch'tir. Her anahtar kendi başına açılıp kapanır; böylece kartın üzerinde kalıcı ayar, adres veya mod seçimi yapılır.
Piyano tipi olması, kollarının yandan değil üstten basılarak hareket etmesi anlamına gelir. Kollar daha büyük ve belirgindir; sürgülü (slide) tipe göre tırnakla değil parmak ucuyla rahatça kullanılır, konumu uzaktan bakıldığında bile anlaşılır.
Her anahtar iki uçludur ve 2,54 mm adımla karşılıklı dizilmiştir; standart delikli plakete ve breadboard'a doğrudan oturur. Tipik kullanım, bir hattı şaseye veya beslemeye bağlayarak mikrodenetleyiciye ikili (binary) bir değer okutmaktır.
Öne Çıkan Avantajlar
Altı bağımsız anahtar
Tek parçada 6 ayrı devre; 64 farklı ikili kombinasyon tanımlanabilir.
Piyano tipi kollar
Üstten basmalı belirgin kollar, sürgülü tiplere göre çok daha kolay kullanılır.
2,54 mm standart adım
Delikli plakete, breadboard'a ve standart kart tasarımlarına doğrudan uyar.
Kalıcı ayar
Elektriksel ayarın aksine kart kapalıyken bile konumunu korur, gözle doğrulanabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Pozisyon sayısı | 6 |
| Tip | Piyano tipi (üstten basmalı) |
| Adım | 2,54 mm |
| Montaj | Baskı devre, delikten geçmeli (THT) |
| Uç sayısı | 12 (2 x 6) |
| Anma değeri | Tipik 24 V DC / 25 mA (sinyal seviyesi) |
| Renk | Kırmızı gövde |
Kullanım Alanları
- Modbus / RS485 cihaz adresi ayarı
- Step motor sürücülerinde mikro adım seçimi
- Kart üzerinde çalışma modu seçimi
- Alarm ve otomasyon panellerinde bölge ayarı
- Prototip devrelerde yapılandırma
- Eğitim ve deney kartları
Bir cihaza adres vermek ya da çalışma modunu sabitlemek gerektiğinde en basit ve en güvenilir yol budur: yazılım gerekmez, enerji kesilse de ayar yerinde kalır.
Teknik Sıkça Sorulan Sorular (SSS)
Sürgülü DIP switch'ten farkı ne?
Hareket yönü ve kol boyu farklıdır. Piyano tipinde kollar üstten basılır ve daha büyüktür; sürgülü tipte ince bir kolu yana itmek gerekir, çoğu zaman tornavida ucu gerekir.
Kaç volt ve kaç amper taşır?
Sinyal seviyesi için tasarlanmıştır; tipik olarak 24 V DC ve 25 mA. Güç devresinde anahtar olarak kullanılmamalıdır.
ON yönü hangisi?
Gövdenin üzerinde ON yazısı ve ok vardır; kol o yöne basıldığında devre kapanır. Montajdan önce yazının okunabilir yönde kalmasına dikkat edin.
Lehimlerken dikkat etmem gereken bir şey var mı?
Fazla ısı gövdeyi deforme edebilir ve kontakları bozabilir. Her ucu 2-3 saniyeden uzun ısıtmayın; lehimden sonra tüm pozisyonları birkaç kez açıp kapatarak kontrol edin.
