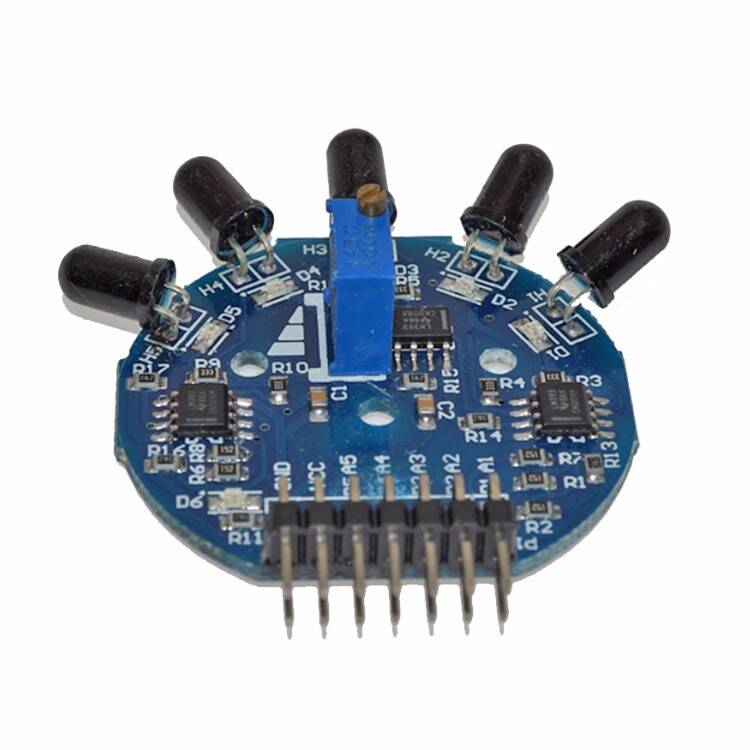

5 Kanallı Alev Sensörü Modülü - Dijital ve Analog Çıkışlı, Geniş Açılı
5 Kanallı Alev Sensörü Modülü Hakkında Detaylı İnceleme
Üzerinde beş adet kızılötesi alıcı bulunan alev algılama modülüdür. Hem dijital hem analog çıkış verir.
Alev, gözle görülen ışığın yanında güçlü bir kızılötesi yayar. Bu modüldeki alıcılar o kızılötesi bandı izler; önlerinde alev belirdiğinde çıkış değişir. Tek sensörlü modüllerin sorunu dar görüş açısıdır — alev birkaç derece yana kayınca kaçırılır.
Beş alıcı kartın üzerine yelpaze biçiminde yerleştirilmiştir; böylece geniş bir açı tek kartla taranır. Ayrıca alevin hangi alıcıda güçlü göründüğüne bakarak kabaca yön tayini yapılabilir — yangın söndürme robotlarında ateşe dönme işini bu bilgi çözer.
Kart üzerindeki potansiyometre ile dijital çıkışın eşiği ayarlanır: hassasiyeti artırırsanız uzaktaki küçük alevi görür, azaltırsanız yalnızca yakın ve güçlü alevde tetiklenir. Analog çıkış ise eşikten bağımsız, ham şiddet değerini verir; mesafe tahmini ve karşılaştırma için kullanılır.
Öne Çıkan Avantajlar
5 Alıcı — Geniş Açı
Yelpaze dizilim tek kartla geniş alanı tarar; alev yana kaysa da kaçmaz.
Yön Tahmini
Hangi alıcının güçlü gördüğüne bakarak alevin yönü kestirilebilir.
Dijital + Analog Çıkış
Eşik tabanlı alarm ve ham şiddet ölçümü bir arada.
Ayarlanabilir Hassasiyet
Kart üzerindeki potansiyometre ile eşik seçilir.
Hızlı Tepki
Kızılötesi algılama, duman sensörlerine göre çok daha hızlıdır.
Arduino ile Doğrudan
Dijital pin ya da ADC girişine bağlanır, kütüphane gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Alev / ateş algılama modülü |
| Kanal Sayısı | 5 kızılötesi alıcı |
| Çıkış | Dijital (eşikli) + Analog (ham değer) |
| Hassasiyet | Potansiyometre ile ayarlanabilir |
| Algılama Prensibi | Alevin yaydığı kızılötesi ışıma |
| Besleme | 5 V |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- Yangın söndürme robotları
- Alev ve ateş yönü bulma
- Yangın erken uyarı düzenekleri
- Robot yarışması projeleri
- Ocak ve brülör alev kontrolü
- Kamp ve atölye güvenliği
- Eğitim ve sensör deneyleri
- Arduino ve ESP32 projeleri
- Otomasyon güvenlik katmanı
- Maker projeleri
Sensör kızılötesi ışımaya duyarlıdır — doğrudan güneş ışığı, akkor ampul ve halojen lamba da tetikleyebilir. Yanlış alarmı azaltmak için kartı bu kaynaklara dönük konumlandırmayın ve hassasiyeti ortama göre ayarlayın. Modül bir yangın alarm cihazı değildir; can ve mal güvenliği gereken yerlerde sertifikalı dedektör kullanılmalıdır. Alıcılar alevle doğrudan temas etmemelidir; ısı plastik gövdeye zarar verir. Analog okuma yaparken beslemedeki gürültü değeri oynatır, temiz 5 V kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç kanallı?
5 kızılötesi alıcı var; geniş bir açıyı tek kartla tarar.
Dijital mi analog mu?
İkisi de. Dijital çıkış eşik aşıldığında tetiklenir, analog çıkış ham şiddeti verir.
Alevin yönünü bulur mu?
Kabaca. Hangi alıcının daha güçlü gördüğüne bakılarak yön kestirilebilir.
Güneş ışığı etkiler mi?
Evet, doğrudan güneş ve akkor lamba tetikleyebilir. Hassasiyeti ortama göre ayarlayın.
Yangın alarmı yerine geçer mi?
Hayır. Can güvenliği gereken yerlerde sertifikalı dedektör kullanılmalıdır.
