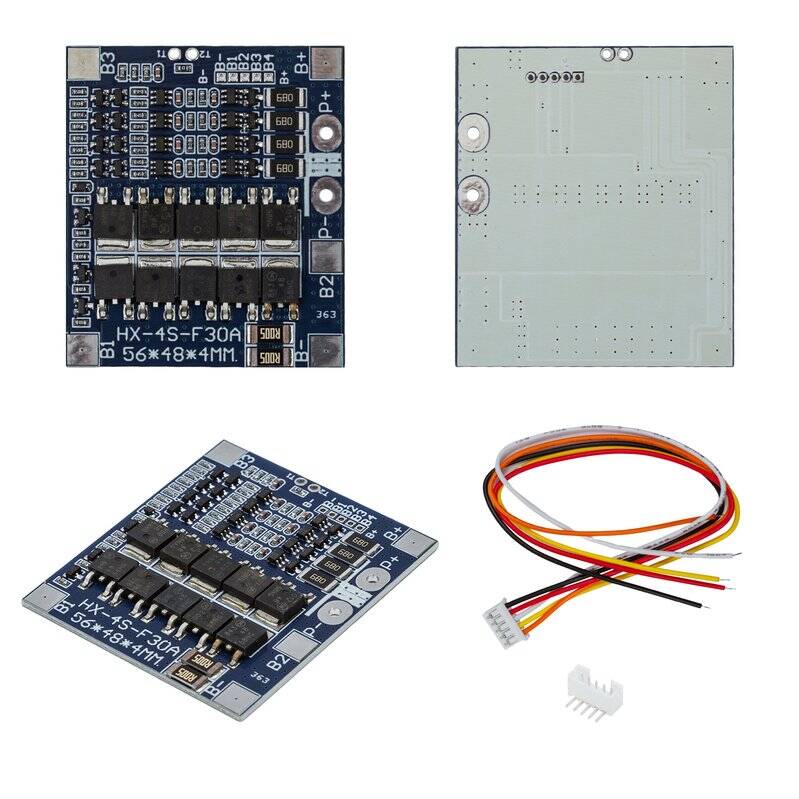

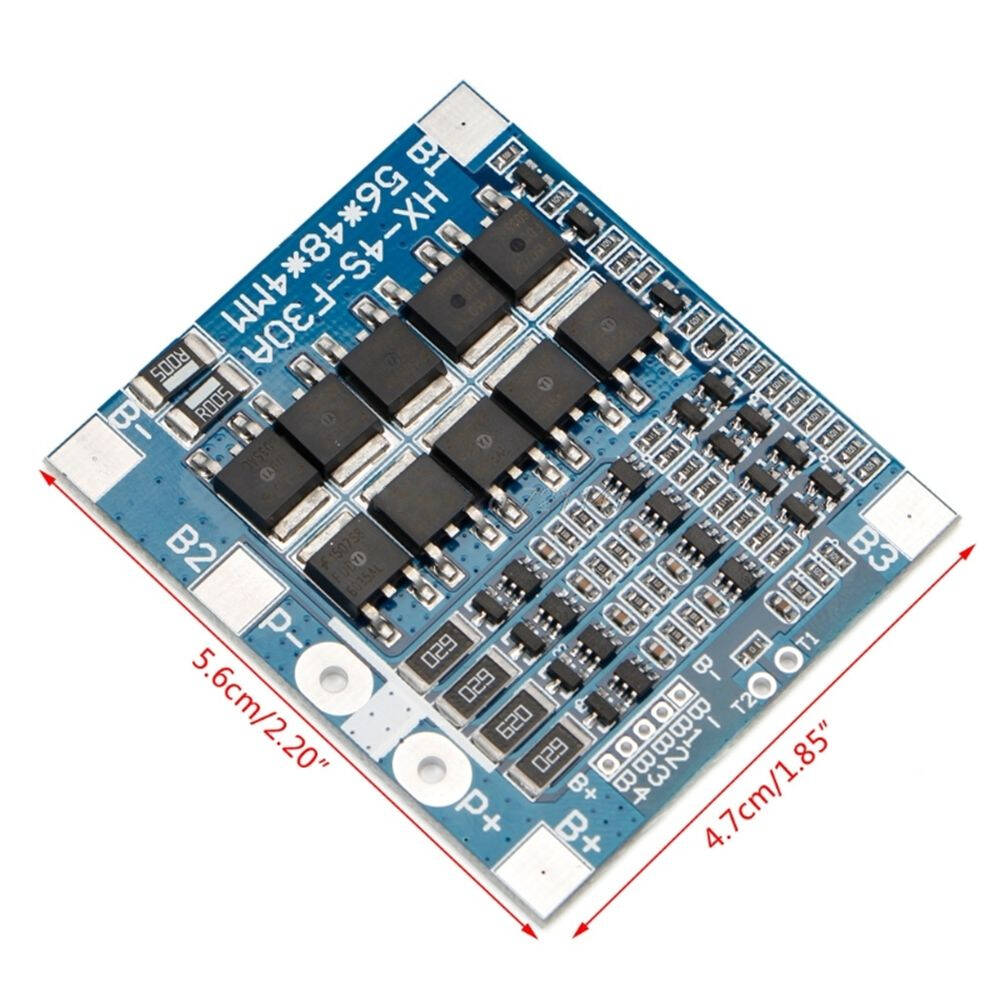

4S 30A BMS Lityum Pil Koruma Devresi - 16.8V, Balanslı
4S 30A BMS Lityum Pil Koruma Devresi Hakkında Detaylı İnceleme
Dört seri (4S) bağlı li-ion hücreden oluşan paketler için üretilmiş koruma devresidir. Paket gerilimi 16,8 V (4 × 4,2 V), sürekli akım kapasitesi 30 A'dir.
BMS (Batarya Yönetim Sistemi), lityum paketlerde isteğe bağlı bir aksesuar değil zorunlu bir parçadır. Lityum hücreler aşırı şarjda şişer ve tutuşabilir, aşırı deşarjda kalıcı kapasite kaybeder, kısa devrede ise tehlikeli akımlar akıtır. BMS bu üç durumu da izler ve gerektiğinde hattı keser.
Bu model balanslıdır. Seri bağlı hücreler zamanla birbirinden ayrışır — biri diğerlerinden biraz daha çabuk dolar. Balanssız bir pakette en zayıf hücre paketin tamamını sınırlar ve dolu hücre aşırı şarja girer. Balans devresi, dolan hücrenin fazlasını boşaltarak dördünü aynı seviyede tutar; paketin kullanılabilir kapasitesini ve ömrünü belirgin biçimde artırır.
30 A sürekli akım, elektrikli bisiklet, güç aleti ve orta güçlü invertör uygulamalarına yetecek bir değerdir.
Öne Çıkan Avantajlar
4 Seri Hücre — 16,8V
Dört adet li-ion hücreden oluşan paketler için doğru yapılandırma.
30A Sürekli Akım
Elektrikli bisiklet, güç aleti ve invertör gibi yüksek akımlı yüklere uygun.
Balans Devresi
Hücreleri aynı seviyede tutar; paket kapasitesi ve ömrü artar.
Aşırı Şarj Koruması
Hücreler dolduğunda şarj hattını keser; şişme ve tutuşma riski önlenir.
Aşırı Deşarj Koruması
Hücre kritik gerilime inince çıkışı keser; kalıcı kapasite kaybı önlenir.
Kısa Devre Koruması
Çıkışta kısa devre olduğunda hattı anında keser.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | BMS — lityum pil koruma devresi |
| Yapılandırma | 4S — dört seri hücre |
| Paket Gerilimi | 16,8 V (4 × 4,2 V) |
| Sürekli Akım | 30 A |
| Balans | Var |
| Korumalar | Aşırı şarj, aşırı deşarj, kısa devre |
| Uyumlu Hücre | Li-ion / 18650 |
| Hücre | Dahil değildir |
| Paket İçeriği | 1 adet BMS kartı |
Kullanım Alanları
- 18650 pil paketi yapımı
- Elektrikli bisiklet ve scooter bataryaları
- Güç aleti batarya yenileme
- Solar depolama paketleri
- Taşınabilir güç istasyonları
- İnvertör besleme paketleri
- Robot ve drone batarya paketleri
- Yedek güç sistemleri
- Batarya paketi onarımı
- Maker ve DIY enerji projeleri

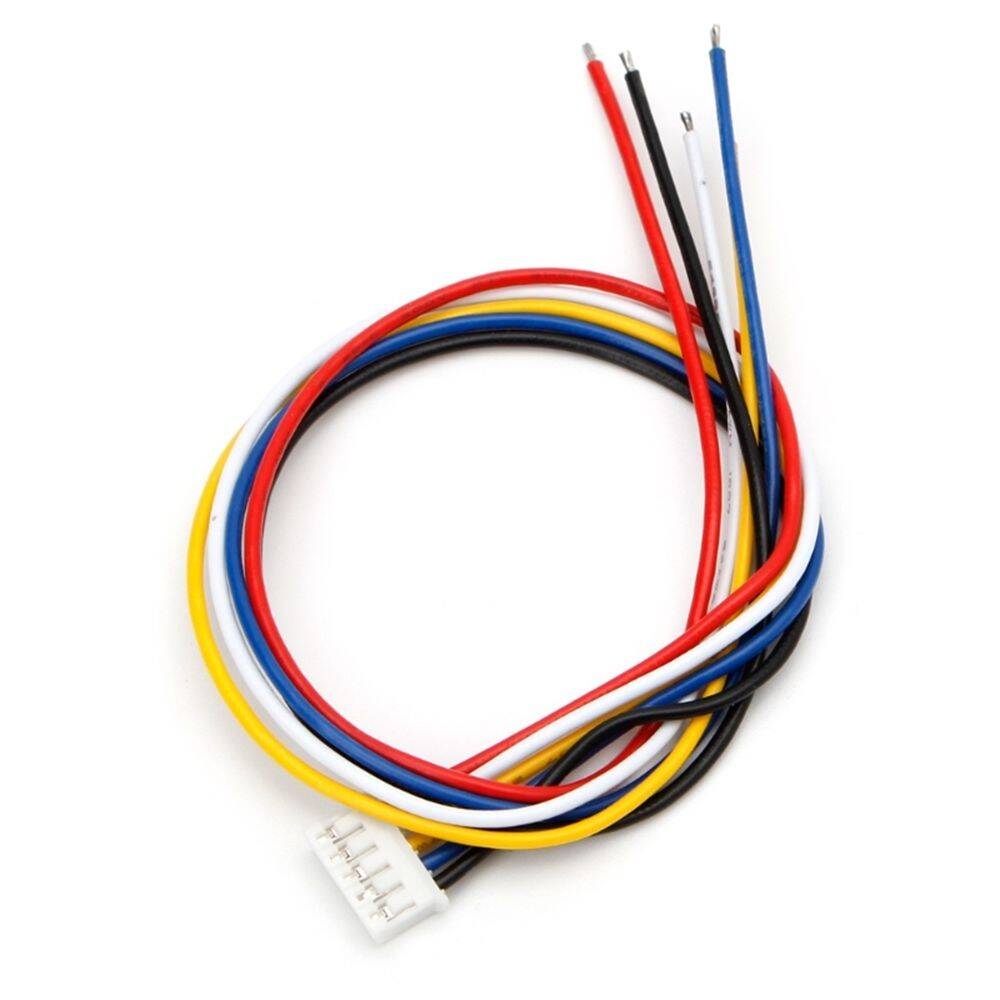

⚠ Lityum paketlerde bağlantı sırası kritiktir; balans kabloları hücre sırasına göre (B-, B1, B2, B3, B+) doğru bağlanmalıdır. Yanlış sıra kartı ve hücreleri kalıcı olarak bozar, yangın riski taşır. Kart 4 seri hücre içindir; 3S ya da 5S paketlerde kullanılamaz. 30 A sürekli akım üst sınırdır; bu değerin üstünde çalıştırmak MOSFET'leri ısıtıp yakar, yüksek akımda soğutma sağlanmalıdır. Farklı marka, kapasite ya da yaştaki hücreler aynı pakette birleştirilmemelidir. Hücreler dahil değildir.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç hücre için?
4 seri (4S) li-ion hücre için. Paket gerilimi 16,8 V'tur.
Kaç amper taşır?
30 A sürekli. Bu değerin üstünde MOSFET'ler ısınır.
Balanslı mı?
Evet. Hücreleri aynı seviyede tutarak paket kapasitesini ve ömrünü artırır.
3S pakette kullanılır mı?
Hayır. Bu kart yalnızca 4 seri hücre içindir.
Hücreler dahil mi?
Hayır, yalnızca BMS kartı gelir.
