4'lü 18650 Pil Yuvası - 8 Pinli PCB Tip, Seri/Paralel Seçilebilir
4'lü 18650 Pil Yuvası Hakkında Detaylı İnceleme
Dört adet 18650 lityum pili taşıyan, altından 8 pin çıkan PCB tipi yuvadır. Pinler doğrudan delikli plakete ya da devre kartına lehimlenir.
18650, elektronik projelerde en yaygın şarj edilebilir pil boyudur — powerbank, el feneri, robot ve elektrikli araç paketlerinin çoğu bu hücreden yapılır. Sorun hücreleri birbirine bağlamaktır: pile doğrudan lehim yapmak sakıncalıdır, ısı hücrenin iç yapısına zarar verir. Yuva bu işi yaylı temaslarla çözer; pilleri takar çıkarırsınız, lehim pile hiç değmez.
Bu modelin ayırt edici yanı 8 pinli olmasıdır: dört hücrenin her birinin + ve − ucu ayrı pinden dışarı çıkar. Yani bağlantı şekli yuvaya sabitlenmemiştir — seri bağlayıp gerilimi toplayabilir (4 × 3,7 V = nominal 14,8 V, dolu halde 16,8 V), paralel bağlayıp kapasiteyi toplayabilir (3,7 V, dört kat mAh) ya da 2S2P gibi karma bir düzen kurabilirsiniz. Karar devre tarafında, kartın bakır yollarıyla verilir.

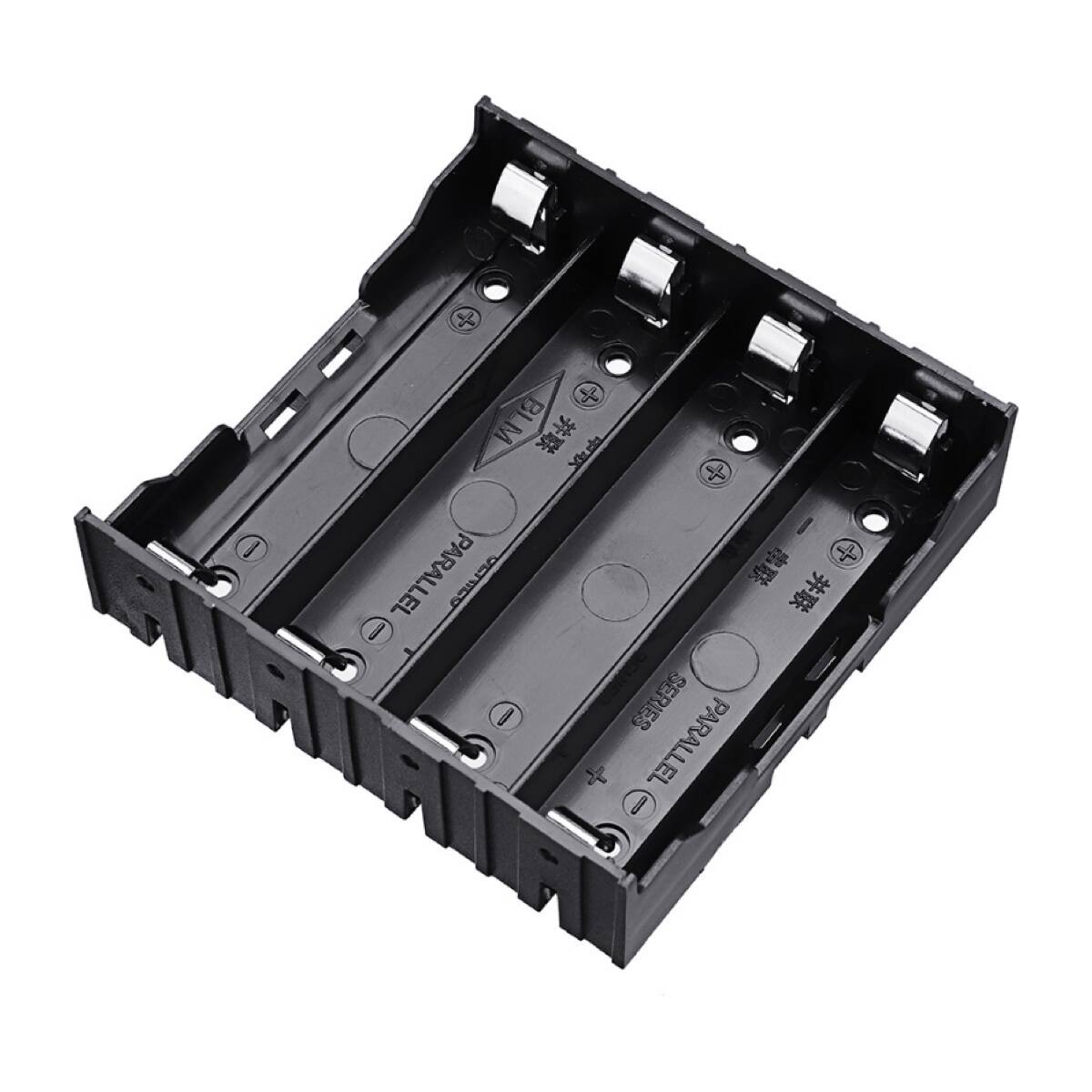

Gövdenin üzerinde SERIES ve PARALLEL yazıları ile +/− işaretleri kabartma olarak basılıdır; hücreleri takarken ve pinleri lehimlerken bu işaretler yol gösterir.
Kablolu yuvalardan farkı buradadır: kablo kopması, temassızlık ve dağınık montaj sorunu yaşanmaz; yuva kartın üstüne oturur ve mekanik olarak sağlam durur.
Öne Çıkan Avantajlar
8 Pin — Ayrı Uçlar
Her hücrenin + ve − ucu ayrı pinden çıkar.
Seri ya da Paralel
Bağlantıyı siz seçersiniz: 14,8 V seri ya da 3,7 V dört kat kapasite.
PCB Tip Montaj
Delikli plakete ve devre kartına doğrudan lehimlenir.
Pile Lehim Yok
Yaylı temaslar; hücre ısı görmez, çıkarılıp değiştirilebilir.
Sağlam Bağlantı
Kablolu tipteki kopma ve temassızlık sorunu yoktur.
İşaretli Gövde
SERIES / PARALLEL ve +/− kabartmaları montajda yol gösterir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | 18650 pil yuvası — PCB tip |
| Hücre Sayısı | 4 |
| Pin Sayısı | 8 — her hücre ayrı uçlu |
| Bağlantı | Seri, paralel ya da karma — kullanıcı seçer |
| Seri Bağlanırsa | Nominal 14,8 V · Dolu 16,8 V |
| Paralel Bağlanırsa | 3,7 V · dört kat kapasite |
| Uyumlu Pil | 18650 (18 mm çap, 65 mm boy) |
| Pil | Dahil değildir |
| Paket İçeriği | 1 adet yuva |
Kullanım Alanları
- 18650 pil paketi yapımı
- Robot ve araç beslemesi
- Motor sürücü beslemesi
- Taşınabilir cihaz projeleri
- Powerbank ve yedek güç
- LED aydınlatma
- Drone ve RC uygulamaları
- Delikli plaket üzeri montaj
- Prototip güç katı
- Maker projeleri
Pil dahil değildir. Yuva bağlantıyı kendisi kurmaz — seri mi paralel mi olacağına siz karar verir, pinleri ona göre lehimlersiniz; yanlış lehimleme hücreleri kısa devre eder. Hücreler aynı marka, aynı kapasite ve yakın şarj seviyesinde olmalıdır; karışık hücreler dengesiz boşalır. Seri paketi tek hücre şarj cihazıyla şarj etmeyin — 4S için balans şarj ya da BMS kartı gerekir. Korumasız (unprotected) hücrede BMS şiddetle önerilir: aşırı boşalma ve kısa devre lityum hücrelerde tehlikelidir. Pilleri gövdedeki +/− işaretlerine göre takın. Uzun süre kullanılmayacaksa hücreleri yuvadan çıkarın.
Teknik Sıkça Sorulan Sorular (SSS)
Pil dahil mi?
Hayır, yalnızca yuva gelir.
Seri mi paralel mi bağlı geliyor?
İkisi de değil. 8 pin sayesinde her hücrenin ucu ayrı çıkar; bağlantıyı devre tarafında siz kurarsınız.
Seri bağlarsam kaç volt olur?
Nominal 14,8 V, tam dolu 16,8 V.
Kablolu tipten farkı ne?
Kablo yerine pin vardır; plakete lehimlenir, kopma ve temassızlık olmaz.
