4'li Yaylı Klemens - 90°, Vidasız PCB Klemensi
4'li Yaylı Klemens Hakkında Detaylı İnceleme

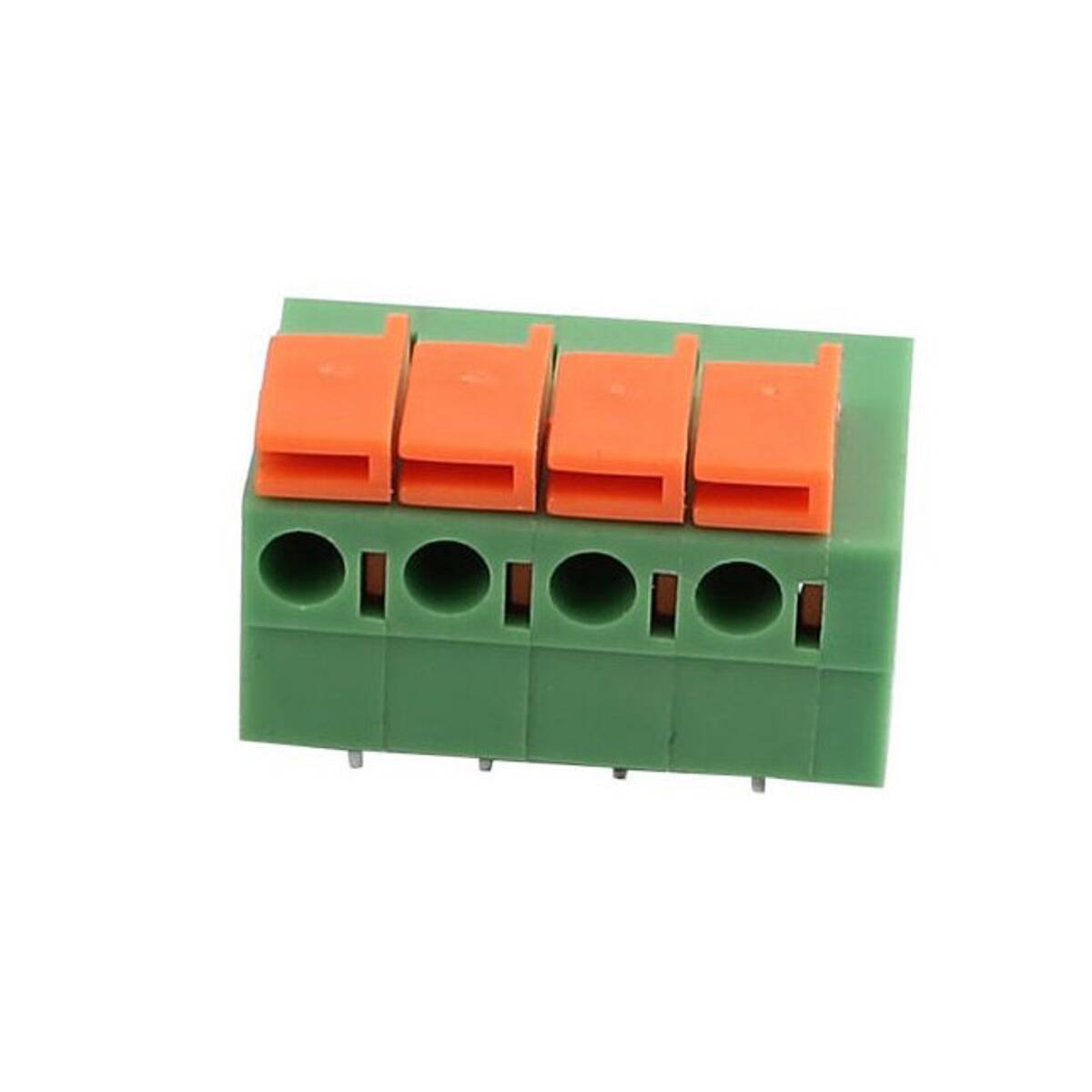

4 kutuplu, 90 derece yan çıkışlı yaylı baskı devre klemensidir. Kablo bağlantısı vidasız, yaylı kontakla yapılır.
Yaylı klemensin vidalıdan farkı bağlantı biçimindedir. Vidalı klemenste tornavida ile sıkma gücü kullanıcıya bağlıdır; az sıkılırsa temas zayıf kalır, çok sıkılırsa damarlar kopar. Yaylı klemenste basıncı iç yay uygular — her bağlantıda aynı kuvvet, her seferinde aynı temas kalitesi.
Bağlantı hızlıdır: kolu bastırıp kabloyu itmek ve kolu bırakmak yeterlidir. Kalabalık kart üzerinde onlarca bağlantı yapılacaksa aradaki zaman farkı belirgindir. Titreşimli ortamlarda da vidalı klemensler gibi gevşemez.
90 derece yapı, kabloların karta paralel biçimde yandan çıkması demektir. Kart üstünde yükseklik kısıtı olan tasarımlarda ve üst üste kart yığılan düzeneklerde tercih edilir. Gövde yalıtkan plastiktir.
Öne Çıkan Avantajlar
Vidasız Yaylı Bağlantı
Kolu bastır, kabloyu it, bırak. Tornavida gerekmez.
Her Seferinde Aynı Basınç
Bağlantı kalitesi kullanıcının sıkma gücüne bağlı değildir.
Titreşimde Gevşemez
Yay sürekli basınç uygular; vidalı klemenslerin gevşeme sorunu yaşanmaz.
90° Yan Çıkış
Kablolar karta paralel çıkar; yükseklik kısıtı olan tasarımlara uygun.
4 Kutup
Çok hatlı bağlantılar tek klemens üzerinden toplanır.
Yalıtkan Gövde
Terminaller arası güvenli izolasyon sağlar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Yaylı (vidasız) baskı devre klemensi |
| Kutup Sayısı | 4 |
| Yön | 90° — yan çıkışlı |
| Bağlantı | Yaylı — vidasız |
| Gövde | Yalıtkan plastik |
| Montaj | Baskı devre üzerine lehimlenir |
| Paket İçeriği | 1 adet klemens |
Kullanım Alanları
- Sensör ve modül bağlantıları
- LED şerit ve aydınlatma hatları
- Kontrol ve röle kartları
- Ses sistemi hoparlör bağlantıları
- Kendi PCB tasarımlarınız
- Alçak kasalı cihazlar
- Endüstriyel kontrol kartları
- Hızlı montaj gerektiren üretim
- Prototip ve deney düzenekleri
- Maker projeleri
Klemens şebeke gerilimi taşıyabilir; bağlantı yetkin biri tarafından yapılmalı, terminaller açıkta bırakılmamalıdır. Üzerinde yazan akım ve gerilim değerleri aşılmamalıdır. Gevşek bağlantı temas direncini artırır ve ısınmaya yol açar; kablo takıldıktan sonra hafifçe çekerek tutuşu kontrol edilmelidir. Yaylı klemenslerde kablo ucunun tam boyda ve düzgün soyulması önemlidir; kısa soyulan kablo yaya yeterince temas etmez. Çok telli kablolarda yüksük kullanılması damar dağılmasını önler. Kabloyu çıkarmak için kolu bastırmak gerekir; doğrudan çekmek kontak yayını yorar.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç kutuplu?
4 kutup.
Vida gerekir mi?
Hayır. Kolu bastırıp kabloyu itmek yeterlidir.
90 derece ne demek?
Kabloların karta paralel, yandan çıkması demektir. Yükseklik kısıtı olan tasarımlarda avantaj sağlar.
Titreşimde gevşer mi?
Yay sürekli basınç uyguladığı için vidalı klemenslere göre çok daha dayanıklıdır.
Kablo nasıl çıkarılır?
Kol bastırılarak. Doğrudan çekmek kontak yayını yorar.
