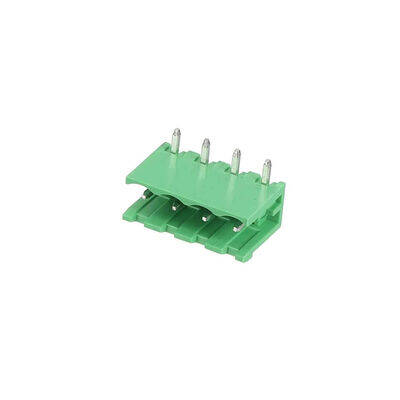

4 Pin 5.08mm Geçmeli Klemens - 90° Erkek, Yeşil
4 Pin 5.08mm 90° Erkek Geçmeli Klemens Hakkında Detaylı İnceleme
Geçmeli (pluggable) klemens iki parçadan oluşur: karta lehimlenen erkek başlık ve kabloların vidalandığı dişi soket. Bu ürün sistemin erkek tarafıdır; dişi parça takılıp çıkarılarak kablolar tek hamlede sökülür.
90 derece (yatık) tiptir: pinler karta dik iner ama soket ağzı kartın kenarına paralel bakar. Dişi parça yandan takılır. Bu, kartın bir kutu içine monte edildiği ve kabloların yandan girdiği uygulamalarda tercih edilir; dik (180°) tipte soket yukarıdan takılır ve üstte yer gerekir.
5,08 mm adım, bu klemens ailesinin en yaygın ölçüsüdür ve 3,81 mm'lik ince tiplere göre daha yüksek akım taşır. Dört kutuplu bu model, iki ayrı güç hattı veya dört sinyal hattı için kullanılır.
Öne Çıkan Avantajlar
Kabloyu sökmeden kart değişir
Dişi parça çekilip çıkarılır; kartı değiştirirken kabloları tekrar sökmek gerekmez.
90° yandan giriş
Kutu içi montajda kablolar yandan girer, kartın üstünde yer kaplamaz.
5,08 mm adım
Yaygın ölçüdür; aynı adımdaki tüm dişi soketlerle uyumludur ve yan yana eklenebilir.
Yüksek akım kapasitesi
İnce adımlı klemenslere göre daha kalın kontak; güç hatlarında güvenle kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Pin sayısı | 4 |
| Adım | 5,08 mm |
| Tip | Geçmeli (pluggable), erkek başlık |
| Yön | 90° (yatık / yandan giriş) |
| Montaj | Baskı devre, delikten geçmeli (THT) |
| Gövde rengi | Yeşil |
| Tipik anma değeri | 300 V / 15 A |
| Eşi | Aynı adımda 4 pin dişi geçmeli klemens |
Kullanım Alanları
- Röle ve kontrol kartı giriş-çıkışları
- Güç kaynağı çıkış bağlantıları
- Sensör ve saha kablolaması
- Pano içi kart montajı
- Motor sürücü bağlantıları
Servis gerektiren bir kartta kabloları doğrudan lehimlemek büyük zaman kaybıdır. Geçmeli klemens, kartı birkaç saniyede sökülebilir hale getirir.
Teknik Sıkça Sorulan Sorular (SSS)
Dişi parça ayrı mı satılıyor?
Evet, erkek ve dişi parçalar ayrı ürünlerdir. Aynı adımda (5,08 mm) ve aynı pin sayısında dişi geçmeli klemens ile birlikte kullanılmalıdır.
90° ile 180° arasındaki fark ne?
90° modelde dişi soket kartın kenarından yandan takılır; 180° modelde yukarıdan takılır. Kutu içi montajda kablonun hangi yönden geleceğine göre seçilir.
Kaç amper taşır?
Bu sınıf 5,08 mm klemensler tipik olarak 300 V / 15 A anma değerindedir. Gerçek kapasite kullanılan kablo kesitine ve ortam sıcaklığına da bağlıdır.
Yan yana eklenebilir mi?
Birçok 5,08 mm model yandan kenetlenerek birleştirilebilir; böylece 4 + 2 pin birleştirilip 6 pinli bir blok elde edilir.
