3x4x2mm SMD Tact Buton - 2 Pin, Yüzey Montaj
3x4x2mm SMD Tact Buton Hakkında Detaylı İnceleme

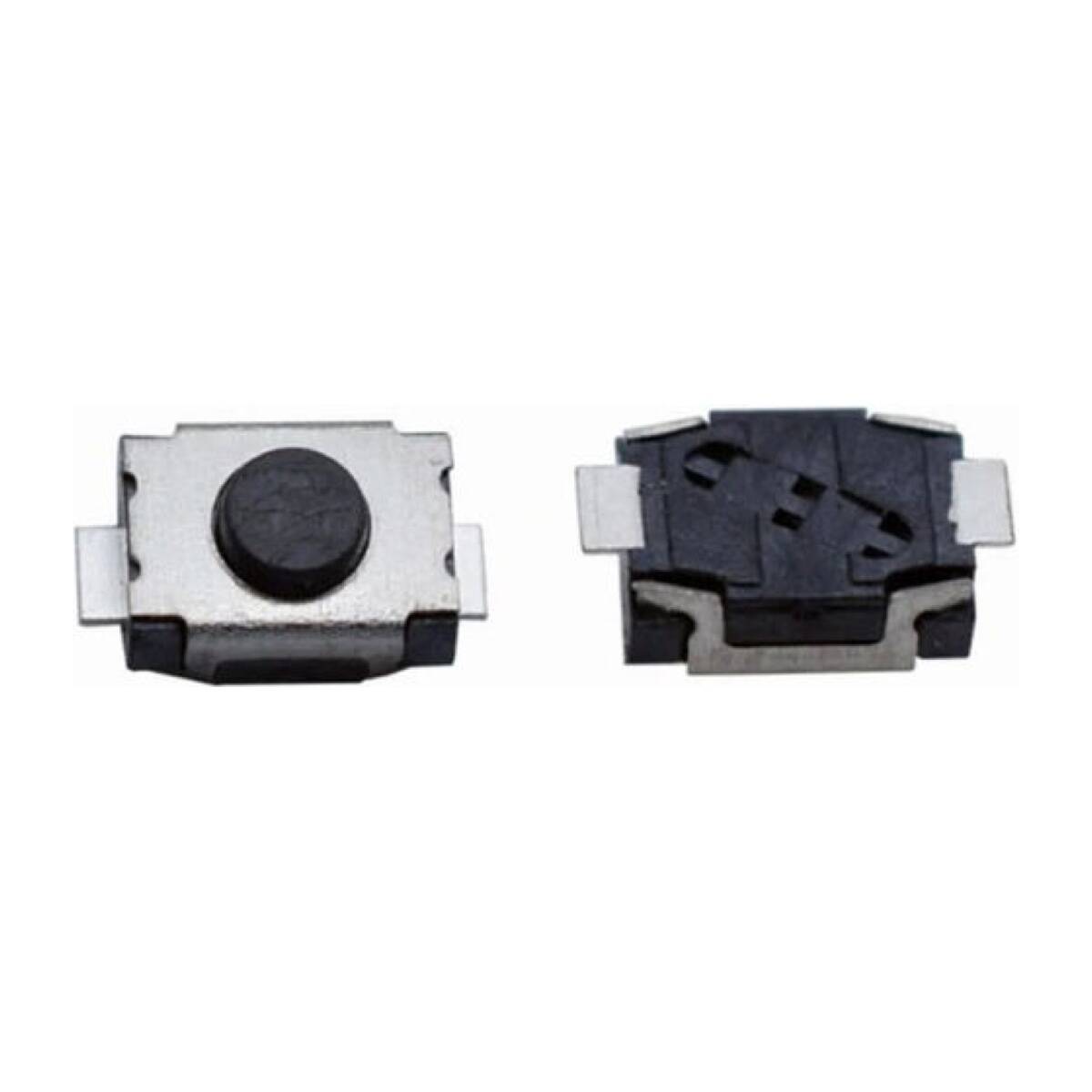

Yalnızca 3 x 4 x 2 mm ölçüsünde, 2 pinli yüzey montaj (SMD) tact butondur. Kart yüzeyine lehimlenir; delik açılmasına gerek yoktur.
Anlık temaslıdır: basıldığında iki pin arasında iletim kurulur, bırakıldığında kesilir. Kalıcı konum tutmaz.
Bu boyuttaki butonların kullanım alanı nettir — yer olmayan yerler. Kulaklık, kablosuz kumanda, akıllı saat, kamera modülü ve benzeri küçük cihazlarda delikli (THT) buton sığmaz; SMD buton kartın yüzeyine oturduğu için hem alan hem yükseklik kazandırır.
Anma değerleri 12 V DC / 50 mA'dir. Temas direnci ≤0.03 Ω, yalıtım direnci ≥100 MΩ, dayanım gerilimi 250 V'tur. Çalışma sıcaklığı -25°C ile +70°C arasındadır.
Öne Çıkan Avantajlar
Çok Küçük Gövde
3x4x2 mm. Yer olmayan kompakt cihazlarda tek çözüm.
Yüzey Montaj (SMD)
Karta delik açmaya gerek yok; yüzeye lehimlenir.
Düşük Temas Direnci
≤0.03 Ω. Sinyal hattında kayıp yaratmaz.
2 Pinli Sade Bağlantı
Basit aç-kapa hattı; tasarımda yer kazandırır.
Geniş Sıcaklık Aralığı
-25°C ile +70°C arasında çalışır.
Onarımda Yedek Parça
Küçük cihazlardaki bozulmuş butonların yerine takılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | SMD tact buton |
| Ölçü | 3 x 4 x 2 mm |
| Pin Sayısı | 2 |
| Montaj | Yüzey montaj (SMD) |
| Nominal Yük | 12 V DC |
| Anma Akımı | 50 mA |
| Temas Direnci | ≤ 0.03 Ω |
| Yalıtım Direnci | ≥ 100 MΩ |
| Dayanım Gerilimi | 250 V (50 Hz / 1 dk) |
| Sıcaklık Aralığı | -25°C ~ +70°C |
| Davranış | Anlık (momentary) |
| Paket İçeriği | 1 adet buton |
Kullanım Alanları
- Kompakt cihaz butonları
- Kulaklık ve kablosuz kumandalar
- Kamera ve sensör modülleri
- Akıllı saat ve giyilebilir cihazlar
- Elektronik cihaz onarımı
- Kendi SMD PCB tasarımlarınız
- Reset ve mod tuşları
- Prototip ve numune kartlar
- Eğitim ve laboratuvar çalışmaları
- Maker projeleri
Buton SMD'dir; breadboard'a takılamaz, yüzeye lehimlenmesi gerekir. Anma değerleri 12 V / 50 mA'dir — güç hattı anahtarlamak için uygun değildir, yalnızca sinyal seviyesinde kullanılmalıdır. Gövde çok küçüktür; havya ucu geniş tutulursa plastik erir. Sıcak hava istasyonuyla çalışmak daha güvenlidir. Anahtar mekanik bir elemandır; kontakları zamanla aşınır. Üzerinde yazan akım ve gerilim değerlerinin üstünde kullanılmamalıdır. Lehimleme sırasında gövdeye uzun süre ısı vermek plastiği eritip kontak mekanizmasını bozar.
Teknik Sıkça Sorulan Sorular (SSS)
SMD ne demek?
Yüzey montaj demektir. Karta delik açmadan yüzeye lehimlenir.
Breadboard'a takılır mı?
Hayır. SMD butonlar breadboard'a takılamaz.
Kaç volt / amper?
12 V DC ve 50 mA anma değerleriyle sinyal seviyesi içindir.
Basılı kalır mı?
Hayır, anlık temaslıdır.
Hangi sıcaklıkta çalışır?
-25°C ile +70°C arasında.
