3S 8A Üçgen BMS Koruma Devresi Hakkında Detaylı İnceleme
Bu BMS kartı, seri bağlı üç lityum hücreden oluşan 12,6 V'luk paketleri korumak için tasarlanmıştır. Diğer BMS kartlarından ayrıldığı nokta biçimi: kart üçgen (armut) formunda, 33 × 33 mm ölçüsündedir ve kenarlarında hücrelere doğrudan basan metal temas dilleri bulunur.
Bu form, akülü matkap, vidalama makinesi ve benzeri el aletlerinin armut tipi batarya paketleri için üretilmiştir. Üç hücre üçgen dizilişte yerleştirildiğinde kart tam ortalarına oturur; ayrı bağlantı kablosu çekmeye gerek kalmaz, hücreler dillere temas eder.

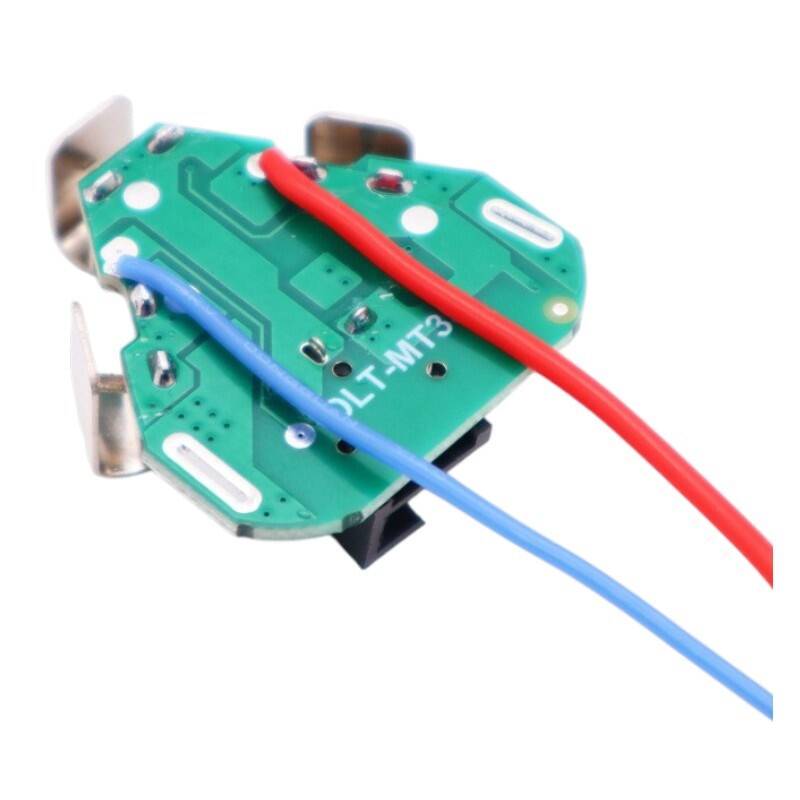

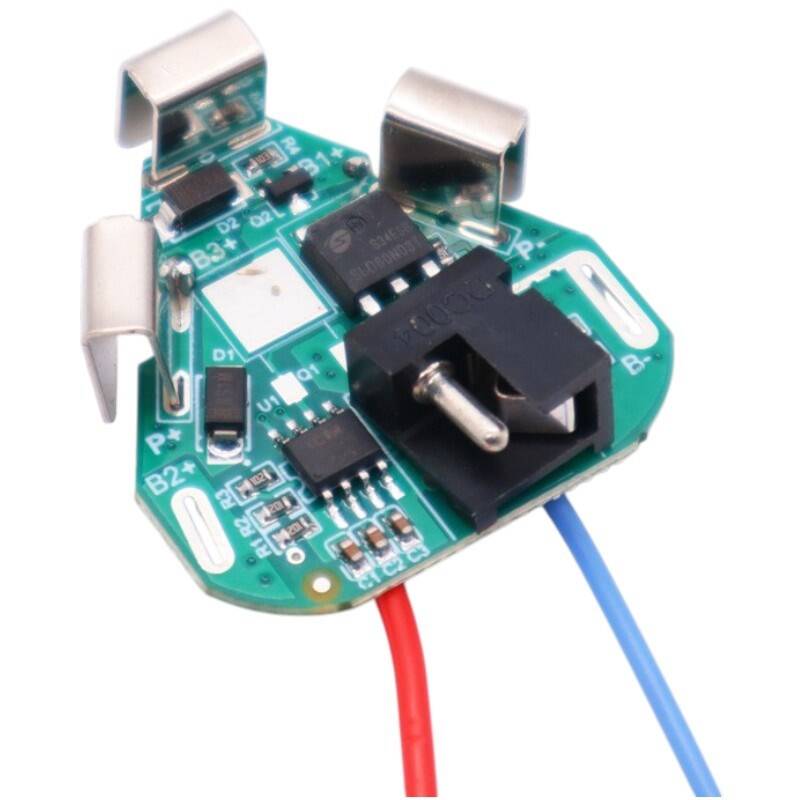

Kart üzerinde ayrıca bir DC şarj soketi hazır olarak bulunur; paketi sökmeden doğrudan şarj etmeye izin verir. Kırmızı ve mavi çıkış kabloları fabrikadan lehimli gelir.
Koruma entegresi üç hücrenin gerilimini ayrı ayrı izler. Hücrelerden biri üst ya da alt sınıra ulaştığında çıkış kesilir; koşul ortadan kalktığında koruma kendiliğinden geri döner. Bu, hücre ömrünü uzatan ve şişme riskini azaltan temel korumadır.
Öne Çıkan Avantajlar
Armut batarya formu
Üçgen kart ve metal temas dilleri, el aleti batarya paketlerine doğrudan oturur.
Kablosuz hücre bağlantısı
Hücreler yaylı metal dillere temas eder; ayrı bağlantı kablosu çekilmez.
DC şarj soketi dahil
Paketi sökmeden doğrudan şarj edilebilir.
Dört yönlü koruma
Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumasını tek kartta birleştirir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Hücre sayısı | 3S (seri üç hücre) |
| Nominal gerilim | 11,1 V |
| Tam şarj gerilimi | 12,6 V |
| Anma akımı | 8 A |

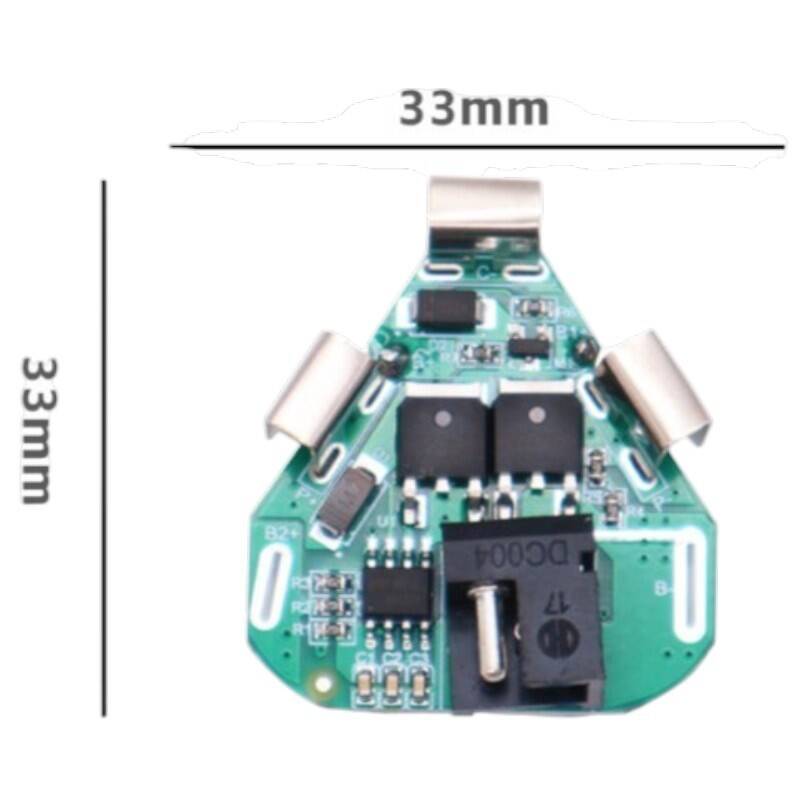

| Kart biçimi | Üçgen / armut, 33 × 33 mm |
| Hücre bağlantısı | Metal temas dilleri (kablosuz) |
| Şarj girişi | Kart üzerinde DC soket |
| Çıkış | Lehimli kırmızı (+) ve mavi (−) kablo |
| Koruma | Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre |
| Hücre tipi | Li-ion / 18650 (3,7 V nominal) |
Kullanım Alanları
- Akülü matkap batarya yenileme
- Vidalama makinesi batarya paketi
- El aleti batarya onarımı
- Armut tipi batarya paketi yapımı
- 12V taşınabilir güç kaynağı
- Bahçe aleti bataryası
- Süpürge ve temizlik cihazı bataryası
- Hobi robotik güç bloğu
- Taşınabilir aydınlatma paketi
- 18650 paket yenileme projeleri

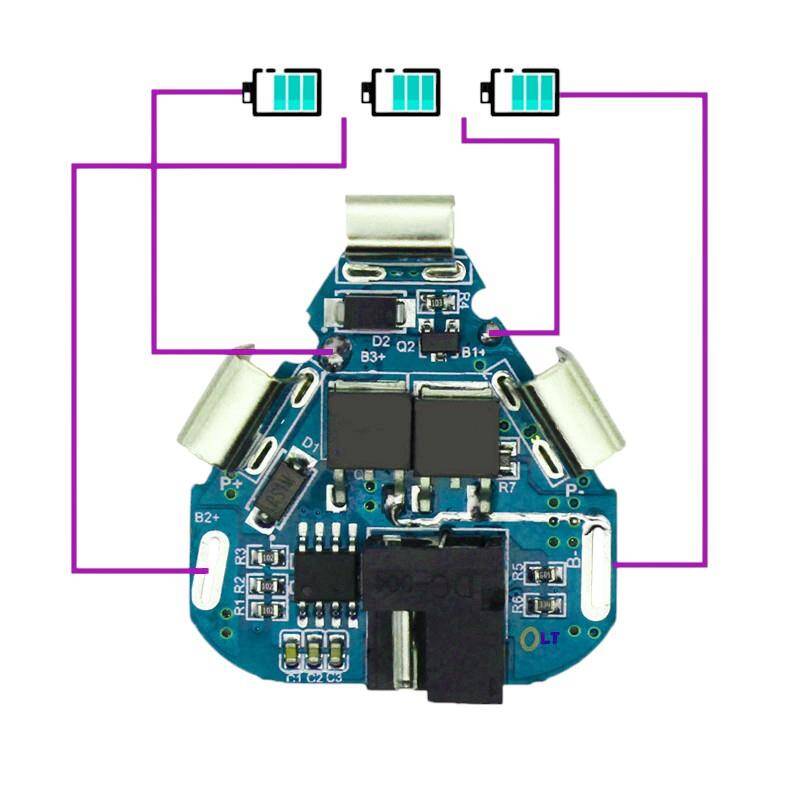

Bu kart belirli bir armut/üçgen batarya paketi biçimi için tasarlanmıştır; kendi paketinizin iç ölçüsünü ve hücre dizilişini kart ölçüsüyle (33 × 33 mm) karşılaştırın. Balans işlevi için ürün üzerindeki etikete bakın. Bağlantı sırası her zaman önce B− sonra ara noktalar sonra B+ olmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi batarya paketlerine uyar?
Üç hücresi üçgen dizilişte yerleştirilen armut tipi paketlere uyar; akülü matkap ve vidalama makinesi bataryaları en yaygın kullanım alanıdır.
Hücreleri lehimlemem gerekir mi?
Kenarlardaki metal diller hücrelere doğrudan temas eder. Yine de paket içinde sabitleme ve seri bağlantı düzeni doğru kurulmalıdır.
DC soketten nasıl şarj edilir?
Kart üzerindeki sokete 12,6 V çıkışlı uygun bir lityum şarj adaptörü takılır. Şarj akımını kartın anma akımının altında tutun.
Normal dikdörtgen 3S BMS'ten farkı ne?
Elektriksel olarak aynı işi yapar; fark biçimdedir. Bu kart armut paketlerin içine oturacak şekilde üçgen ve metal temas dillidir.
Koruma devreye girince nasıl sıfırlanır?
Aşırı deşarj korumasında pakete şarj uygulandığında, aşırı akım korumasında ise yük kaldırıldığında koruma kendiliğinden geri döner.
