3S 20A BMS Lityum Pil Koruma Devresi - 12.6V, 18650 ve LiPo Uyumlu
3S 20A BMS Lityum Pil Koruma Devresi Hakkında Detaylı İnceleme

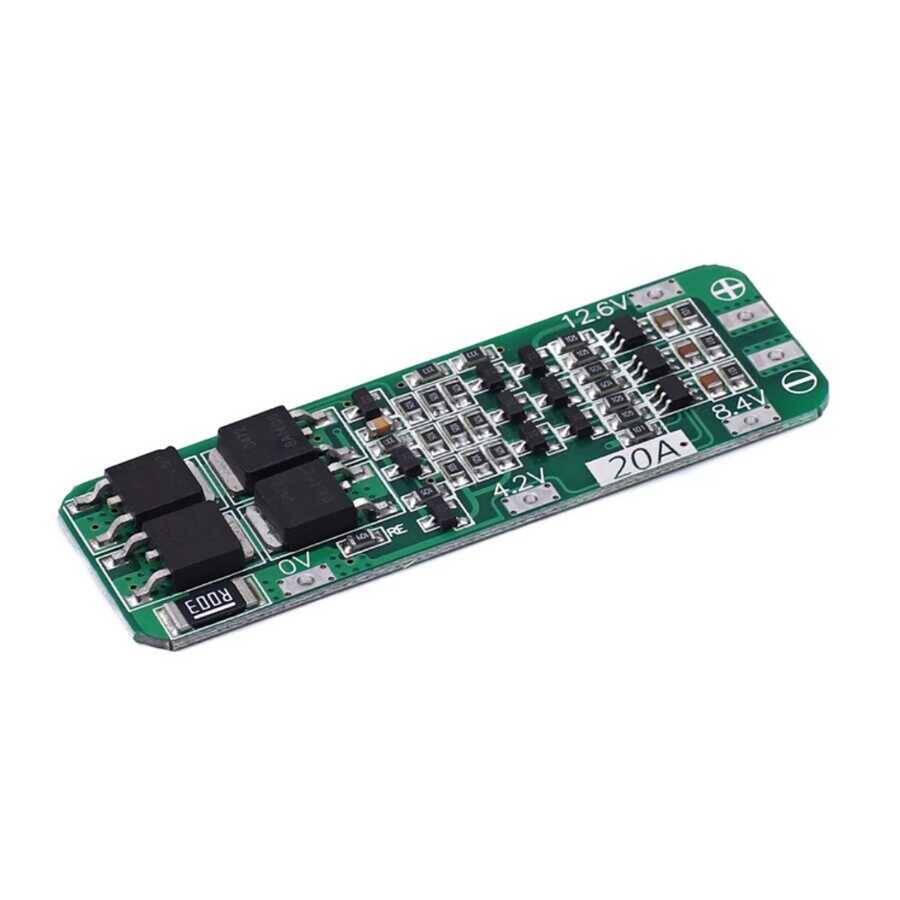

Seri bağlı üç lityum hücreyi (3S) koruyan, 20 A'e kadar akım geçiren BMS kartıdır. Nominal 11,1 V, tam şarjda 12,6 V.
3S paketler, 12 V'luk sistemlerin lityum karşılığıdır. Kurşun-asit aküye göre çok daha hafiftir ve kat kat fazla döngü verir — ama korumasız kullanılmaz. Aşırı şarj hücreyi şişirir, aşırı boşalma kalıcı olarak öldürür, kısa devre ise saniyeler içinde tehlikeli akımlar akıtır.
Kart üç hücrenin gerilimini ayrı ayrı izler. 3S paketlerde hücrelerin farklı hızda boşalması kaçınılmazdır; ortadaki hücre çoğu zaman daha çok yorulur. Hücre bazlı ölçüm, en zayıf hücre sınıra geldiğinde paketin tamamını durdurur.
20 A akım kapasitesi bu sınıfın üst tarafındadır: elektrikli scooter, güçlü motor sürücüsü, invertör ve yüksek akım çeken taşınabilir cihazlar bu seviyede çalışır.

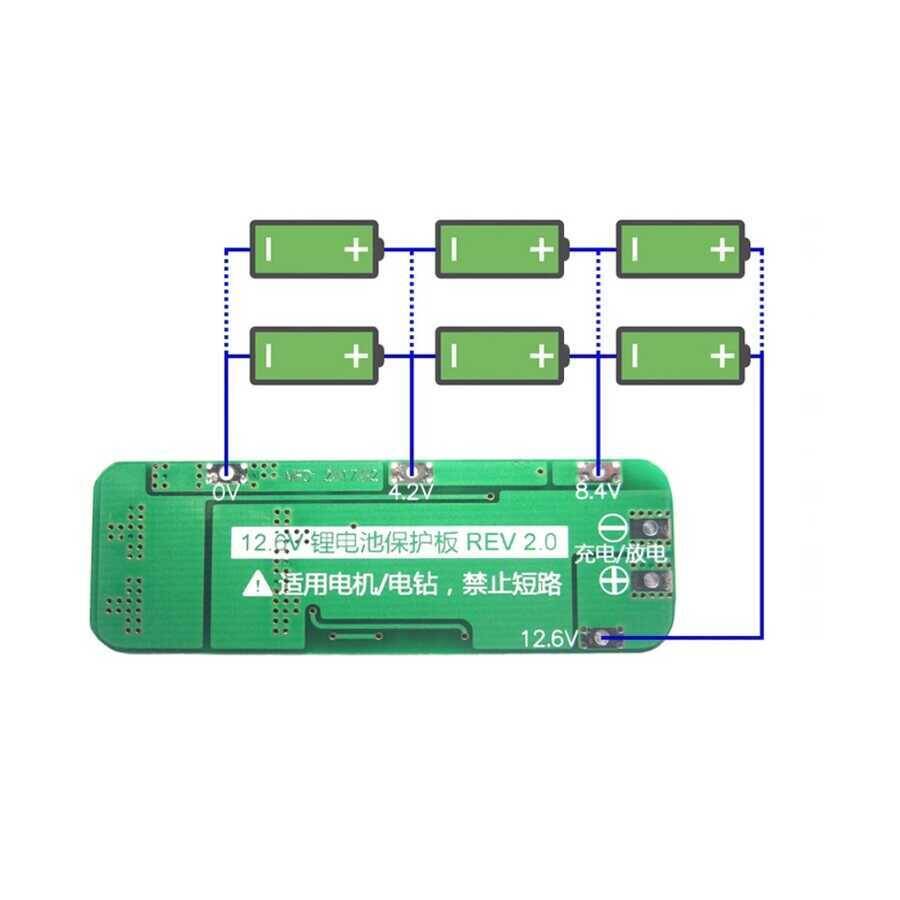

Bağlantı B-, B1, B2, B+ uçlarıyla hücrelere; P- ve P+ uçlarıyla yüke yapılır.
Öne Çıkan Avantajlar
Üç Katmanlı Koruma
Aşırı şarj, aşırı boşalma ve kısa devre kesme.
Hücre Bazlı Ölçüm
Üç hücre ayrı ayrı izlenir; en zayıfı korunur.
20A Yüksek Akım
Scooter, motor ve invertör gibi güçlü yüklere uygun.
12.6V Şarj
Standart 3S lityum şarj cihazlarıyla uyumlu.
18650 ve LiPo
Seri bağlı üç lityum hücrenin tamamıyla uyumlu.
Kompakt Kart
Pil paketinin yanına sığar.

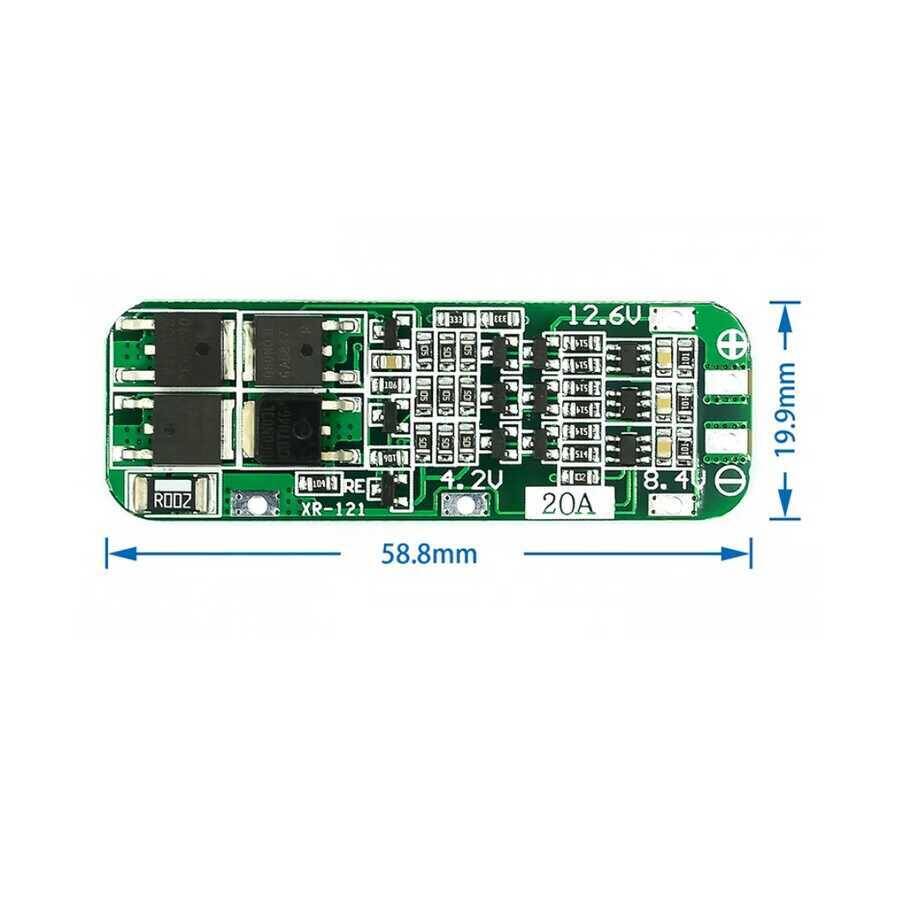

Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | 3S BMS pil koruma kartı |
| Hücre | 3 seri (3S) |
| Nominal Gerilim | 11,1 V |
| Şarj Gerilimi | 12,6 V |
| Sürekli Akım | 20 A'e kadar |
| Korumalar | Aşırı şarj · aşırı boşalma · kısa devre |
| Balans | Yoktur — koruma kartıdır |
| Paket İçeriği | 1 adet BMS kartı |
Kullanım Alanları
- 18650 3S pil paketi
- 12V lityum batarya yapımı
- Elektrikli scooter ve bisiklet
- Yüksek akımlı motor beslemesi
- Taşınabilir güç kaynağı
- Güneş enerjisi depolama
- Robot ve RC araç bataryası
- Invertör beslemesi
- Prototip batarya paketi
- Maker projeleri
Bu bir koruma kartıdır, balans kartı değildir — hücreleri eşitlemez. Uzun ömür için hücreleri aynı marka, aynı kapasite ve yakın şarj seviyesinde kullanın ve arada bir elle balanslayın. Bağlantı sırası önemlidir: B- → B1 → B2 → B+; sıra karışırsa kart bozulabilir. Şarj için 12,6 V çıkışlı 3S şarj cihazı kullanın; 12 V kurşun-asit şarj cihazı uygun değildir ve hücreleri şişirir. 20 A tepe değildir, sürekli sınırdır; üzerine çıkarsanız MOSFET'ler ısınır. Yüksek akımda kalın kablo kullanın ve lehim bağlantılarını sağlam yapın.
Teknik Sıkça Sorulan Sorular (SSS)
Balans yapar mı?
Hayır. Koruma kartıdır; hücreleri dengelemez.
Kaç volt ile şarj edilir?
12,6 V. Nominal paket gerilimi 11,1 V'tur.
12V akü şarj cihazı kullanabilir miyim?
Hayır. Kurşun-asit şarj cihazının profili lityuma uygun değildir.
Kaç amper geçirir?
20 A'e kadar sürekli.
