300W 20A Ayarlanabilir DC-DC Step Down Modül
300W 20A Ayarlanabilir DC-DC Step Down Modül Hakkında Detaylı İnceleme
Bu modül, girişine uygulanan yüksek DC gerilimi daha düşük ve ayarlanabilir bir gerilime düşüren anahtarlamalı bir buck (step down) dönüştürücüdür. 20 A'e kadar çıkış akımı ve 300 W'a kadar güç kapasitesiyle, küçük regülatör kartlarının yetersiz kaldığı yüksek güçlü uygulamalar için tasarlanmıştır.
Anahtarlamalı yapı sayesinde verim, lineer regülatörlere göre çok yüksektir; giriş ile çıkış arasındaki fark ısıya dönüşmek yerine korunur. Yine de 20 A gibi yüksek akımlarda kartın üzerindeki soğutucunun hava akışı alması, hatta yardımcı fan kullanılması önerilir.

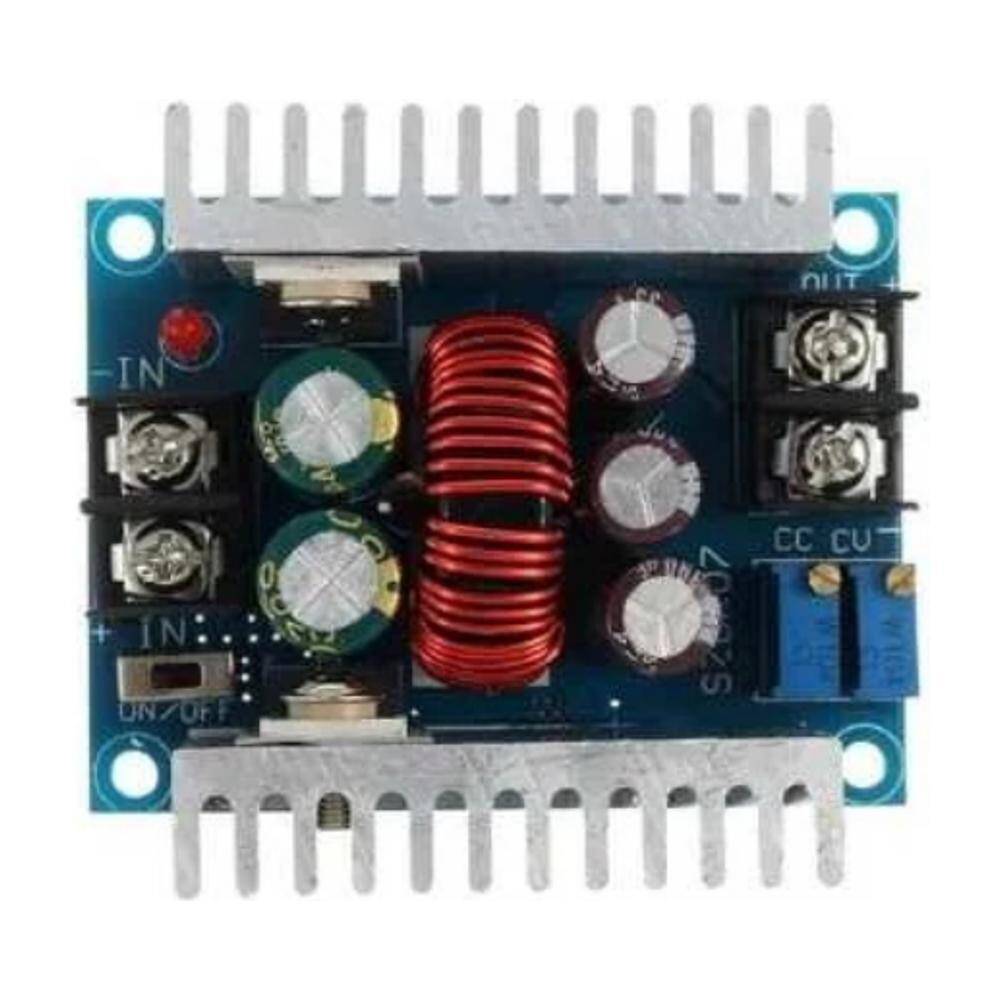

Kart üzerinde biri gerilim (CV) biri akım (CC) için olmak üzere iki çok turlu potansiyometre ve bir ON/OFF anahtarı bulunur. Böylece hem çıkış gerilimi hem de akım sınırı ayrı ayrı ayarlanabilir; bu, akü şarjı gibi akım sınırlaması gereken işlerde belirleyici bir özelliktir. Akü şarjı, yüksek güçlü LED sürme, motor beslemesi ve güneş paneli sistemlerinde ara dönüştürücü olarak yaygın kullanılır. Giriş gerilimi her zaman istenen çıkış geriliminin belirgin biçimde üzerinde olmalıdır.
Öne Çıkan Avantajlar
20 A yüksek akım
Küçük regülatör kartlarının kaldıramadığı yüksek akımlı yükleri besler.
Anahtarlamalı yüksek verim
Lineer regülatörlerin aksine gerilim farkını ısıya çevirmez, verim yüksektir.
CC + CV ayarı
Ayrı çok turlu potansiyometrelerle hem çıkış gerilimi hem akım sınırı ayarlanır; akü şarjı için uygundur.
Büyük soğutucu
Kart üzerindeki soğutucu yüksek güçte ısı dağılımını kolaylaştırır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | Ayarlanabilir DC-DC step down (buck) |
| Maksimum güç | 300 W |
| Maksimum çıkış akımı | 20 A |
| Çıkış gerilimi | Ayarlanabilir (CV, çok turlu potansiyometre) |
| Akım sınırı | Ayarlanabilir (CC, çok turlu potansiyometre) |
| Anahtar | Kart üzerinde ON/OFF |
| Giriş / çıkış gerilim aralığı | Üründe belirtildiği gibidir |
| Soğutma | Kart üzerinde soğutucu |
| Bağlantı | Vidalı klemens |
| Uyarı | Giriş gerilimi çıkıştan yüksek olmalıdır |
Kullanım Alanları
- Akü şarj devreleri
- Yüksek güçlü LED sürme
- Güneş paneli sistemlerinde ara dönüştürücü
- DC motor besleme
- Elektrikli araç yardımcı besleme
- Laboratuvar güç kaynağı yapımı
- Karavan ve tekne elektrik sistemi
- Telsiz ve verici besleme
- Isıtıcı ve peltier sürme
- Yüksek akımlı test düzenekleri
Yüksek akımda klemens vidalarını iyice sıkın; gevşek bağlantı ısınma ve yangın riski yaratır. Modülü kapalı bir kutuda kullanacaksanız mutlaka hava akışı sağlayın. Çıkışı kısa devre etmeyin ve giriş polaritesini ters bağlamayın.
Teknik Sıkça Sorulan Sorular (SSS)
Çıkış gerilimini nasıl ayarlarım?
CV etiketli çok turlu potansiyometre çevrilerek ayarlanır. Ayarı yüksüzken yapıp sonra yük altında doğrulamak en doğrusudur.
Gerilimi yükseltebilir mi?
Hayır. Bu bir step down (düşürücü) moduldür; çıkış gerilimi her zaman girişten düşüktür.
20 A sürekli çekebilir miyim?
20 A tepe kapasitedir. Sürekli yüksek akımda yeterli soğutma ve hava akışı sağlanmalı, gerekirse fan kullanılmalıdır.
Akü şarjında kullanılır mı?
Evet, gerilim ayarlı besleme olarak kullanılabilir. Ancak bu kart tam bir şarj yönetim devresi değildir; akü kimyasına uygun kesme ve koruma ayrıca sağlanmalıdır.
Sabit akım ayarı var mı?
Evet. Kart üzerinde CC (sabit akım) ve CV (sabit gerilim) için ayrı çok turlu potansiyometreler bulunur. Akım sınırını ayarlamak için çıkışı kısa devre etmeden, ampermetre ile yük altında ayar yapılması önerilir.
