3 Renkli RGB LED Modülü - SMD 5050, Arduino Uyumlu
3 Renkli RGB LED Modülü Hakkında Detaylı İnceleme

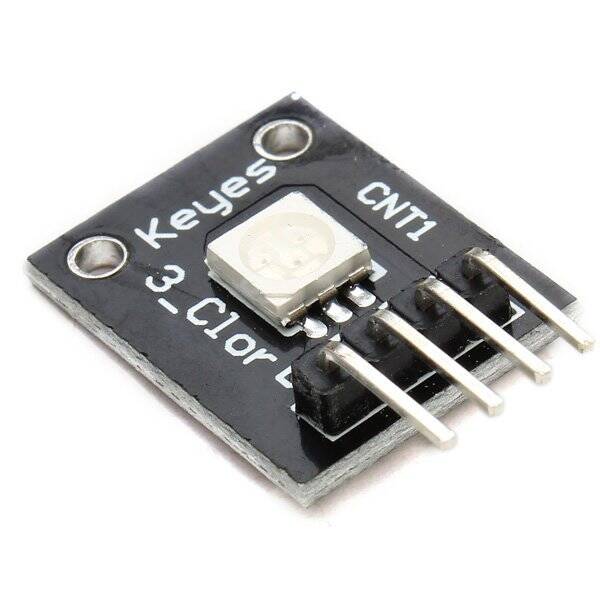

Modülün üzerinde tek gövdede üç ayrı LED çipi barındıran bir SMD 5050 RGB LED bulunur: kırmızı, yeşil ve mavi. Her rengin parlaklığı ayrı ayrı sürülerek aradaki bütün ara tonlar elde edilir.
Kart 4 pinlidir: ortak uç ve R, G, B girişleri. Üç rengi mikrodenetleyicinin PWM çıkışlarına bağlayıp çalışma oranını değiştirmek renk karışımını verir — üçü de tam açıkken beyaz, ikisi karışınca sarı, camgöbeği ve macenta çıkar.
5050 gövde, ayrık üç LED kullanmaya göre iki avantaj sağlar: renkler aynı noktadan yayılır (ayrı LED'lerde renkler yan yana durur ve karışım bozulur) ve tek elemanla yer kazanılır.
🚨 Kartın üzerinde akım sınırlama direnci yoktur. Her renk hattına ayrı seri direnç konulmalıdır; doğrudan beslemeye bağlanan LED yanar.
Öne Çıkan Avantajlar
Tek gövdede üç renk
Kırmızı, yeşil ve mavi çip aynı 5050 paketin içinde.
PWM ile milyonlarca ton
Üç kanalın oranı değiştirilerek ara renkler üretilir.
Aynı noktadan yayılım
Ayrık LED'lerin aksine renkler tek noktadan karışır.
Delikli pin sırası
Breadboard ve jumper kabloyla doğrudan kullanılır.
Arduino uyumlu
Üç PWM pini yeterlidir, kütüphane gerekmez.
Kompakt kart
Montaj delikleriyle proje gövdesine sabitlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün tipi | RGB LED modülü |
| LED | SMD 5050 — kırmızı + yeşil + mavi |
| Pin sayısı | 4 (ortak uç, R, G, B) |
| Sürüş | Her renk için ayrı PWM kanalı |
| Çalışma gerilimi | 3,3 V – 5 V |
| Montaj | Delikli pin sırası, 2 montaj deliği |
| Seri direnç | Kartta yok — her renk hattına dışarıdan gerekir |
| Paket içeriği | 1 adet modül |
Kullanım Alanları
- Durum Göstergesi
- Renk Karıştırma Denemesi
- Arduino Eğitim Projesi
- Ambiyans Aydınlatma
- Uyarı ve Alarm Işığı
- Maket ve Diyorama
- Oyuncak Projesi
- Renk Teorisi Dersi
- Prototip Geliştirme
- Maker Atölyesi
🚨 Seri direnç zorunludur ve her renk hattı için ayrı ayrı konulmalıdır — kırmızı çipin ileri gerilimi yeşil ve maviden düşüktür, tek ortak direnç renk dengesini bozar. 5 V beslemede kırmızı için 220-330 ohm, yeşil ve mavi için 150-220 ohm yaygın seçimdir. Üç kanal aynı anda tam açıkken toplam akım artar; uzun süreli kullanımda parlaklığı PWM ile sınırlamak LED ömrünü uzatır.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç pini var, nasıl bağlanır?
4 pin: ortak uç ve R, G, B girişleri. Ortak uç GND'ye (ortak katot) ya da VCC'ye (ortak anot) gider; üç renk hattı mikrodenetleyicinin PWM pinlerine bağlanır.
Adreslenebilir (WS2812) LED'den farkı ne?
Bu modül adreslenebilir değildir; üç rengi doğrudan PWM ile siz sürersiniz. WS2812'de her LED'in içinde sürücü entegre vardır ve tek veri hattıyla zincirlenir.
Seri direnç gerekli mi?
Evet, kartta akım sınırlama yoktur. Her renk hattına ayrı direnç konulmalıdır; ortak tek direnç renk dengesini bozar.
Beyaz ışık elde edilir mi?
Evet, üç kanal uygun oranlarda açıldığında beyaza yakın ışık çıkar. Tam nötr beyaz için kanalların ayrı ayrı kalibre edilmesi gerekir.
Arduino'da hangi pinler kullanılmalı?
PWM destekleyen pinler gerekir. Arduino UNO'da 3, 5, 6, 9, 10 ve 11 numaralı pinler PWM çıkışı verir.
