2S 8A BMS Pil Koruma Devresi - 7.4V, Çift MOSFET
2S 8A BMS Pil Koruma Devresi Hakkında Detaylı İnceleme

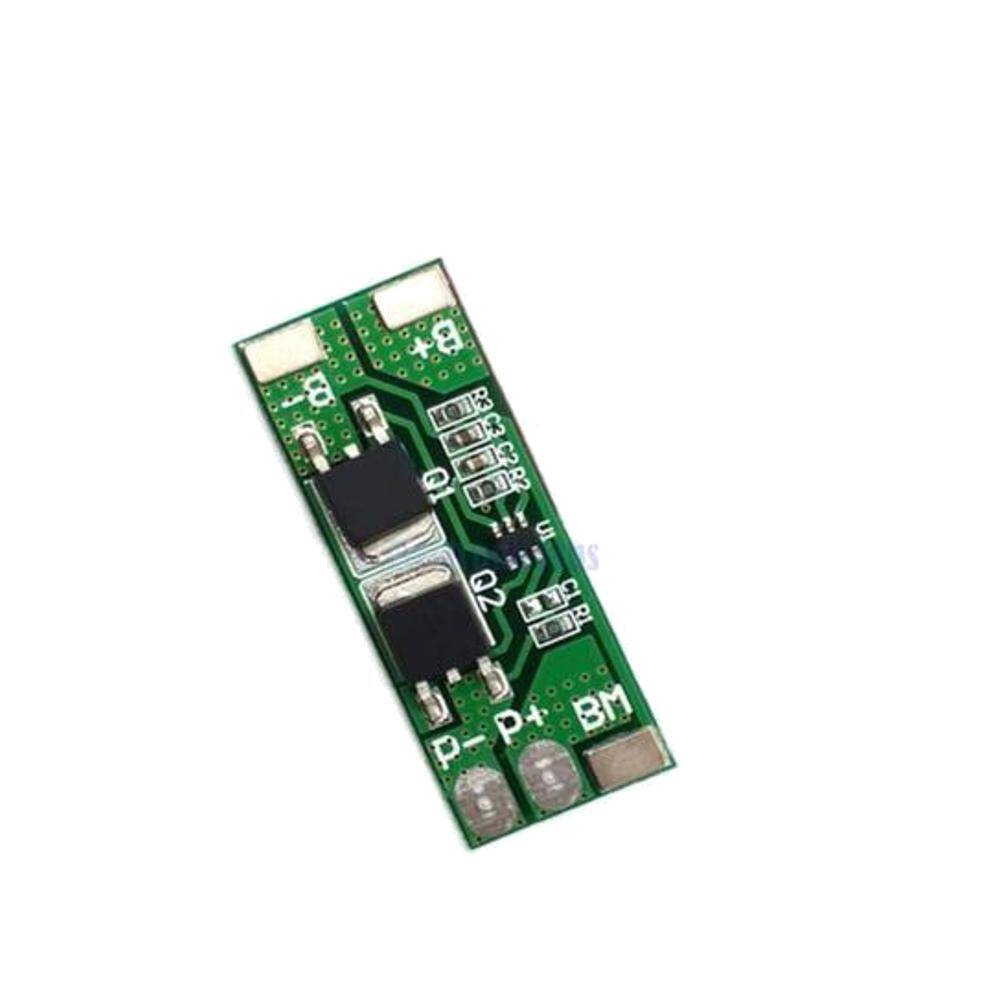

İki seri bağlı lityum hücreyi (2S — 7,4 V nominal, 8,4 V tam şarj) koruyan 8 A BMS kartıdır. Üzerinde iki güç MOSFET'i bulunur.
BMS, lityum kimyasının üç ölümcül durumuna karşı devreye girer: aşırı şarj (hücre 4,25 V üstüne çıkarsa şarjı keser), aşırı deşarj (hücre ~2,5 V altına inerse yükü keser) ve aşırı akım / kısa devre (çıkışı anında keser). Koruma kartı olmadan lityum paket kullanılmaz.
Bağlantı noktaları B− (paketin eksisi), BM (iki hücrenin orta noktası), P− ve P+ (yük/şarj çıkışı) şeklindedir. Orta nokta bağlantısı, kartın her iki hücreyi ayrı ayrı izlemesini sağlar — 2S kartlarda bu bağlantı atlanamaz.
Kart ince ve dardır; iki 18650 hücrenin yanına veya paketin ucuna sığar.
Öne Çıkan Avantajlar
2S Koruma
7,4 V nominal / 8,4 V tam şarj paketler için.
8 A Sürekli Akım
Orta güçlü yükleri doğrudan besler.
Üç Katmanlı Koruma
Aşırı şarj, aşırı deşarj ve kısa devre.
Hücre Bazlı İzleme
BM orta nokta ile her iki hücre ayrı izlenir.
İnce Gövde
Pil paketinin yanına sığar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lityum pil koruma devresi (BMS) |
| Hücre Yapılandırması | 2S (iki seri) |
| Nominal Gerilim | 7.4 V |
| Tam Şarj Gerilimi | 8.4 V |
| Sürekli Akım | 8 A |
| Koruma | Aşırı şarj / aşırı deşarj / kısa devre |
| Bağlantı Noktaları | B− , BM , P− , P+ |
| Güç Katı | Çift MOSFET |
| Paket İçeriği | 1 adet kart |
Kullanım Alanları
- 2S 18650 pil paketleri
- LiPo paket koruma
- Taşınabilir hoparlör beslemesi
- El feneri ve lamba projeleri
- Robot ve RC güç katı
- Powerbank tasarımları
- Güneş enerjili depolama
- DIY batarya paketleri
Balans (dengeleme) özelliği yoktur; hücreler zamanla farklı seviyelere kayabilir. Dengesizlik görürseniz hücreleri ayrı ayrı eşitleyin. Bağlantı sırası önemlidir — önce B−, sonra BM, en son P uçları bağlanır.
Teknik Sıkça Sorulan Sorular (SSS)
Balans yapıyor mu?
Hayır, bu kart koruma kartıdır; aktif dengeleme yapmaz. Balanslı paketler için balanslı BMS gerekir.
BM ucu bağlanmasa olur mu?
Olmaz. Orta nokta bağlanmazsa kart hücreleri ayrı izleyemez ve koruma çalışmaz.
Kaç amper çekebilirim?
Sürekli 8 A. Anlık tepe akımlar kısa devre korumasını tetikleyebilir.
Şarj nasıl yapılır?
P+ ve P− uçlarından 8,4 V'luk 2S şarj adaptörü ile. Kart aşırı şarjda keser.
Kaç adet gelir?
1 adet kart.
