2S 8A BMS Lityum Pil Koruma Devresi - 7.4V / 8.4V, 18650 ve LiPo Uyumlu
2S 8A BMS Lityum Pil Koruma Devresi Hakkında Detaylı İnceleme
Seri bağlı iki lityum hücreyi (2S) koruyan, 8 A'e kadar akım geçiren BMS (batarya yönetim) kartıdır. Nominal 7,4 V, tam şarjda 8,4 V.
Lityum hücreler bakımsız bırakıldığında affetmez. Aşırı şarj hücreyi şişirir ve yangın riskine sokar; aşırı boşalma hücreyi kalıcı olarak öldürür; kısa devre ise saniyeler içinde yüzlerce amper akıtabilir. BMS bu üç senaryoyu da izler ve gerektiğinde devreyi keser.
2S paketlerde ayrıca bir sorun daha vardır: hücreler aynı hızda boşalmaz. Zamanla biri diğerinin önüne geçer ve zayıf hücre her döngüde biraz daha yıpranır. Kart, iki hücrenin gerilimini ayrı ayrı ölçtüğü için birini korurken diğerini gözden kaçırmaz.

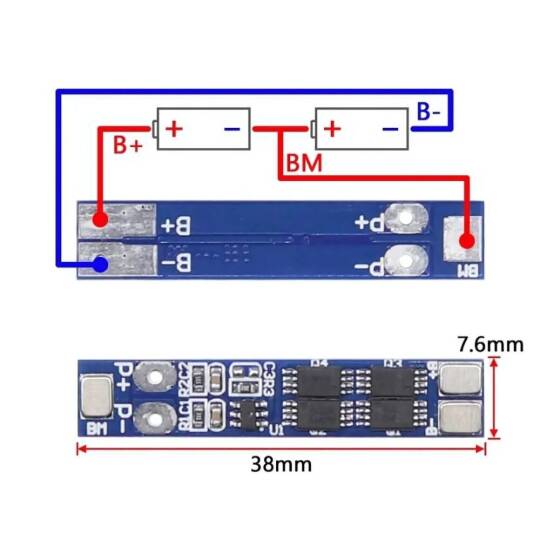

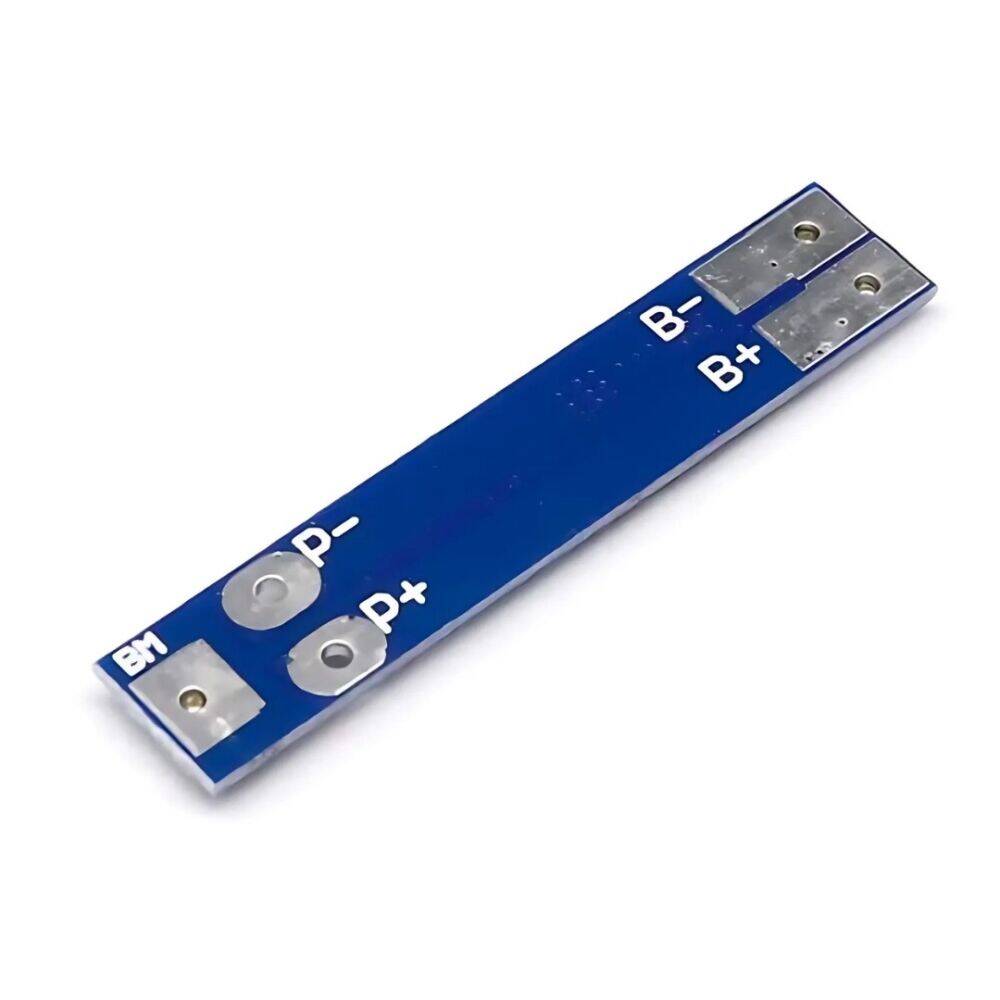

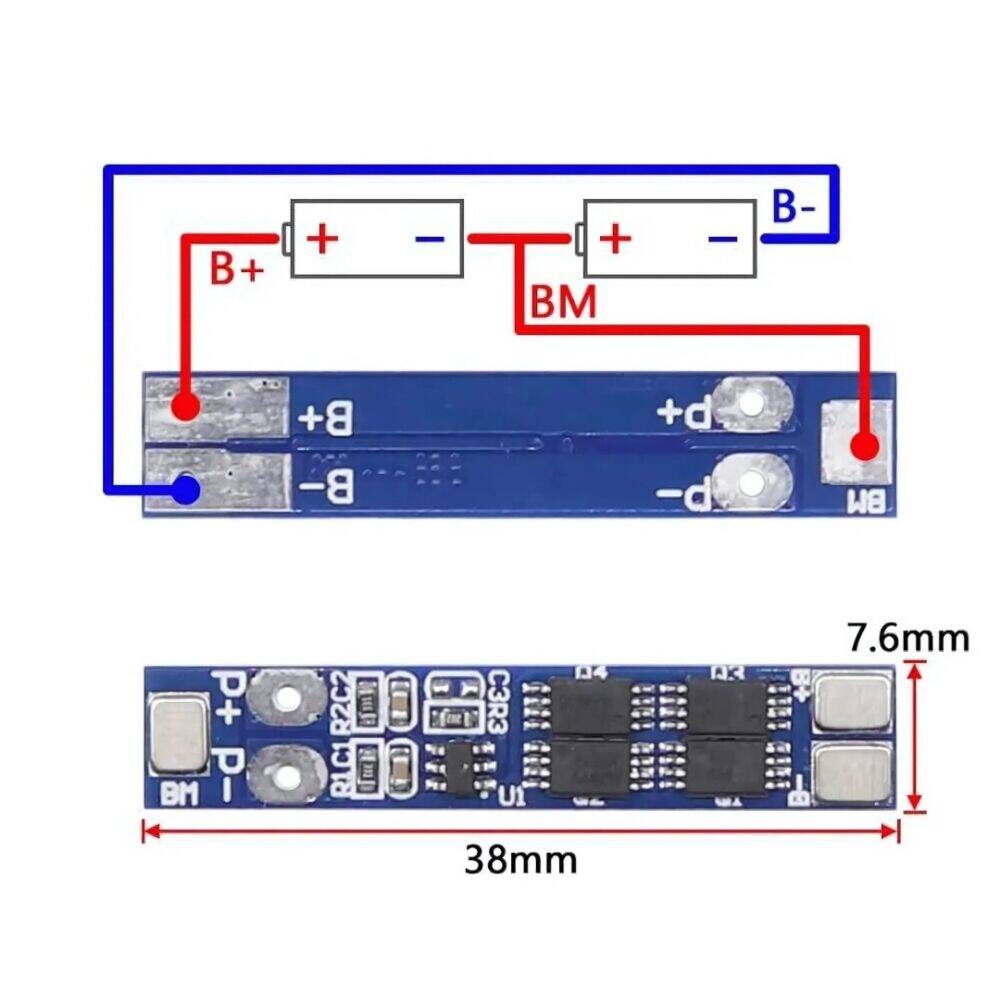

Bağlantı basittir: B+, BM (orta nokta) ve B- uçları hücrelere; P+ ve P- uçları yüke ve şarj cihazına gider. Şarj ve deşarj aynı uçlardan yapılır.
8 A akım kapasitesi, motorlu ve yüksek güç çeken taşınabilir projeler için rahat bir sınırdır.
Öne Çıkan Avantajlar
Üç Katmanlı Koruma
Aşırı şarj, aşırı boşalma ve kısa devre kesme.
Hücre Bazlı Ölçüm
İki hücre ayrı ayrı izlenir; zayıf hücre korunur.
8A Akım
Motorlu ve yüksek güçlü taşınabilir projelere uygun.
18650 ve LiPo
Seri bağlı iki lityum hücrenin tamamıyla uyumlu.
Küçük Kart
Pil paketinin yanına sığar.
Kolay Bağlantı
B+ / BM / B- hücrelere, P+ / P- yüke.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | 2S BMS pil koruma kartı |
| Hücre | 2 seri (2S) |
| Nominal Gerilim | 7,4 V |
| Şarj Gerilimi | 8,4 V |
| Sürekli Akım | 8 A'e kadar |
| Korumalar | Aşırı şarj · aşırı boşalma · kısa devre |
| Balans | Yoktur — koruma kartıdır |
| Paket İçeriği | 1 adet BMS kartı |
Kullanım Alanları
- 18650 2S pil paketi
- LiPo pil koruma
- Taşınabilir cihaz beslemesi
- Robot ve RC araç bataryası
- El feneri ve aydınlatma
- Powerbank yapımı
- Yedek güç sistemleri
- Motorlu taşınabilir projeler
- Prototip batarya paketi
- Maker projeleri
Bu bir koruma kartıdır, balans (dengeleme) kartı değildir — hücreleri birbirine eşitlemez, yalnızca sınır aşıldığında keser. Uzun ömür için hücreleri aynı marka, aynı kapasite ve yakın şarj seviyesinde kullanın. Bağlantı sırasını doğru izleyin: önce B-, sonra BM, en son B+; yanlış sıra kartı bozabilir. BM ucunu bağlamadan kullanmayın, orta nokta olmadan hücre koruması çalışmaz. Şarj için 8,4 V çıkışlı bir kaynak kullanın; daha yüksek gerilim hücreleri şişirir. Kart sınırı 8 A'dir, sürekli daha yüksek akımda ısınır ve koruma erken keser.
Teknik Sıkça Sorulan Sorular (SSS)
Balans yapar mı?
Hayır, bu bir koruma kartıdır. Hücreleri dengelemez, yalnızca sınır aşımında keser.
Kaç volt ile şarj edilir?
8,4 V. Nominal paket gerilimi 7,4 V'tur.
BM ucu ne işe yarar?
İki hücrenin orta noktasıdır; her hücreyi ayrı ölçmek için gereklidir.
Kaç amper geçirir?
8 A'e kadar sürekli.
