HX-2S-D20 2S 13A BMS Pil Koruma Devresi - 7.4V
2S 13A BMS Lityum Pil Koruma Devresi Hakkında Detaylı İnceleme
Bu BMS kartı, seri bağlı iki lityum hücreden oluşan 7,4 V'luk (tam şarjda 8,4 V) pil paketlerini korumak için tasarlanmıştır. 18650, 21700 veya LiPo hücrelerle kurulan paketlerde hücreleri aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı otomatik olarak devre dışı bırakır.
13 A'lik sürekli akım kapasitesi, aynı ailenin daha düşük akımlı kartlarına göre belirgin biçimde daha güçlü yükleri besleyebilmesini sağlar. El aletleri, elektrikli bisiklet aksesuarları, güçlü LED aydınlatmalar ve yüksek akım çeken motor sürücüleri bu sınıfa girer.

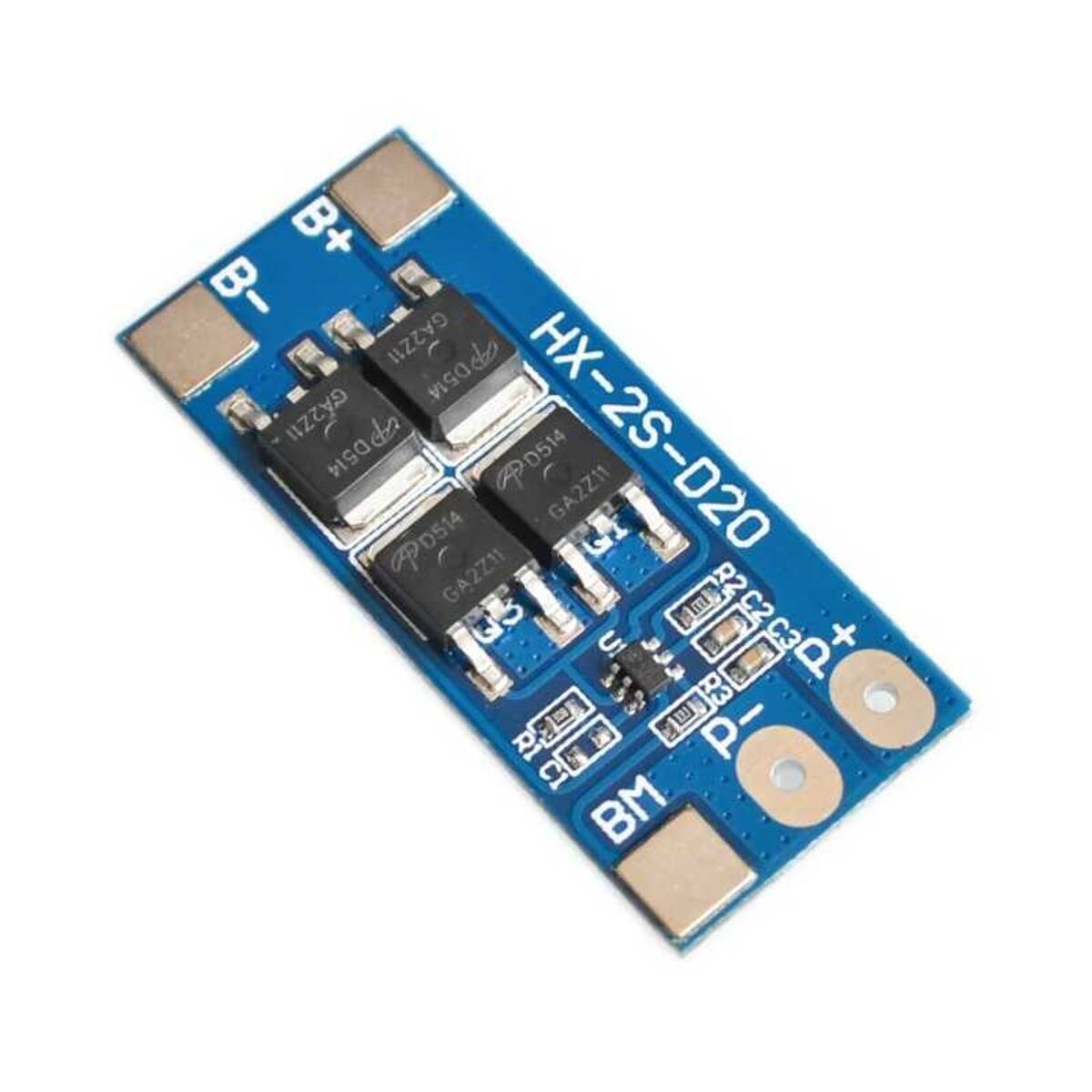

Kart üzerindeki MOSFET'ler ve koruma entegresi, her iki hücrenin gerilimini ayrı ayrı izler. Hücrelerden biri alt veya üst sınıra ulaştığında çıkış kesilir; koşul ortadan kalktığında koruma kendiliğinden geri döner. Bu, hücre ömrünü uzatan ve şişme riskini azaltan temel korumadır.
Öne Çıkan Avantajlar
Yüksek akım kapasitesi
13 A sürekli akım, aynı boyuttaki düşük akımlı kartlara göre çok daha güçlü yükleri besler.
Dört yönlü koruma
Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumasını tek kartta birleştirir.
Hücre bazında izleme
İki hücrenin gerilimi ayrı ayrı izlenir; yalnızca paket toplamına bakılmaz.
Kompakt kart

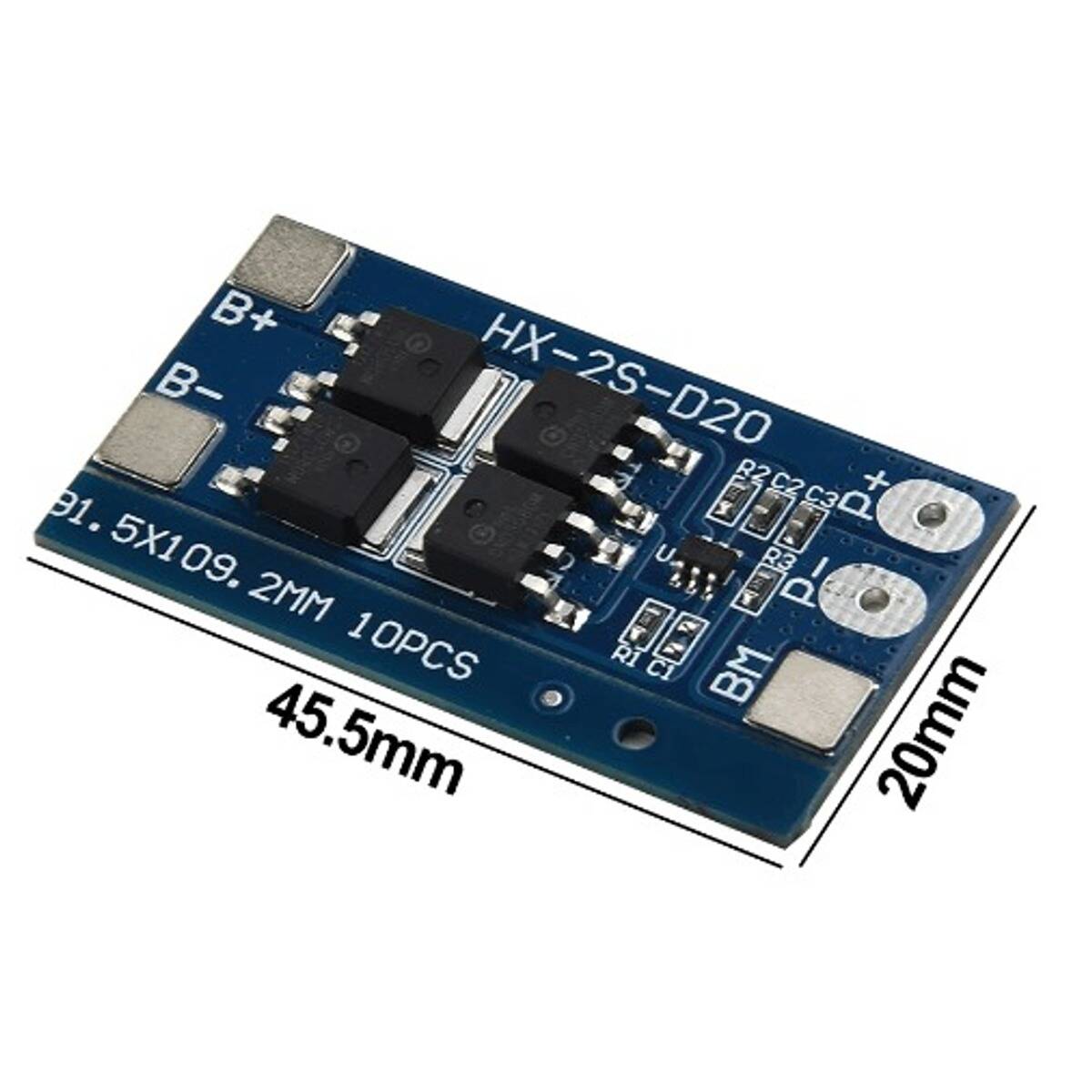

Küçük kart ölçüsü pil paketinin içine veya yanına kolayca yerleştirilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Hücre sayısı | 2S (seri iki hücre) |
| Nominal gerilim | 7,4 V |
| Tam şarj gerilimi | 8,4 V |
| Sürekli akım | 13 A |
| Koruma | Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre |
| Hücre tipi | Li-ion / LiPo (3,7 V nominal) |
| Balans | Bu kart balanssız tiptir |

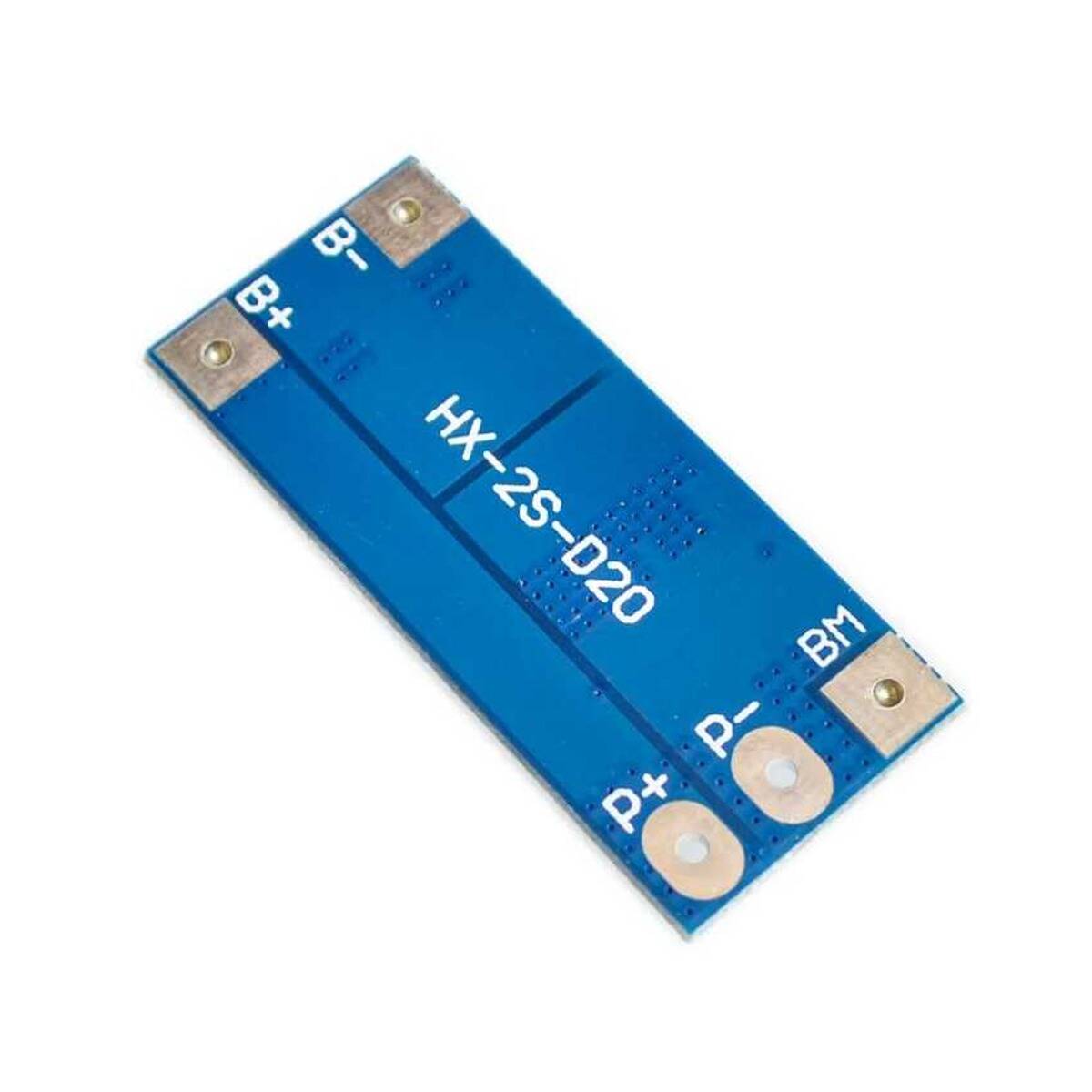

| Bağlantı | B-, B+, BM (orta nokta), P-, P+ lehim noktaları |
Kullanım Alanları
- 18650 pil paketi yapımı
- LiPo paket koruması
- El aleti batarya grubu
- Taşınabilir güç kaynağı
- Yüksek akımlı LED aydınlatma
- RC model batarya paketi
- Güneş enerjili depolama
- Robot güç bloğu
- Taşınabilir hoparlör
- Acil aydınlatma sistemleri
Bu kart balanssız tiptir; hücreler arası gerilim farkını kendiliğinden eşitlemez. Farklı yaşta veya farklı kapasitede hücreler kullanırsanız hücreleri şarjdan önce elle eşitleyin. Bağlantı sırası her zaman önce B- sonra orta nokta sonra B+ olmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Balanslı mı, balanssız mı?
Bu kart balanssız tiptir. Balans gerektiren paketlerde balanslı modeli tercih edin.
Kaç amper yük bağlayabilirim?
Sürekli 13 A'e kadar. Kısa süreli tepe akımları bu değerin üzerinde olabilir ama sürekli çalışmada aşılmamalıdır.
Şarj cihazı olarak kullanılır mı?
Hayır. BMS koruma devresidir, şarj akımını ve gerilimini kendisi üretmez. 8,4 V'luk uygun bir şarj adaptörü gerekir.
Farklı kapasitede hücre kullanabilir miyim?
Önerilmez. Aynı marka, aynı kapasite ve yakın yaşta hücreler kullanılması paketin ömrü ve güvenliği için önemlidir.
Koruma devreye girince nasıl sıfırlanır?
Aşırı deşarj korumasında pakete şarj uygulandığında, aşırı akım korumasında ise yük kaldırıldığında koruma kendiliğinden geri döner.
