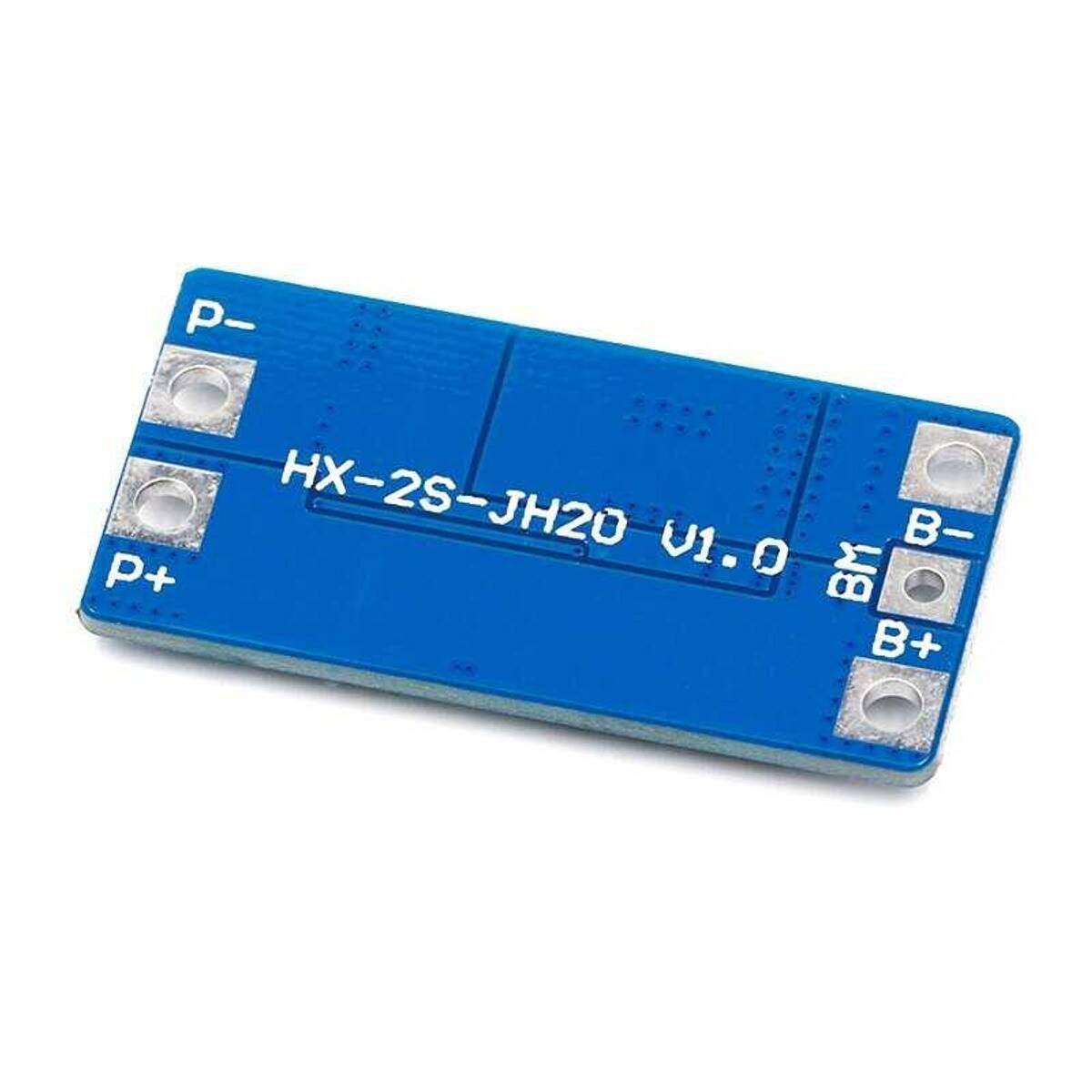

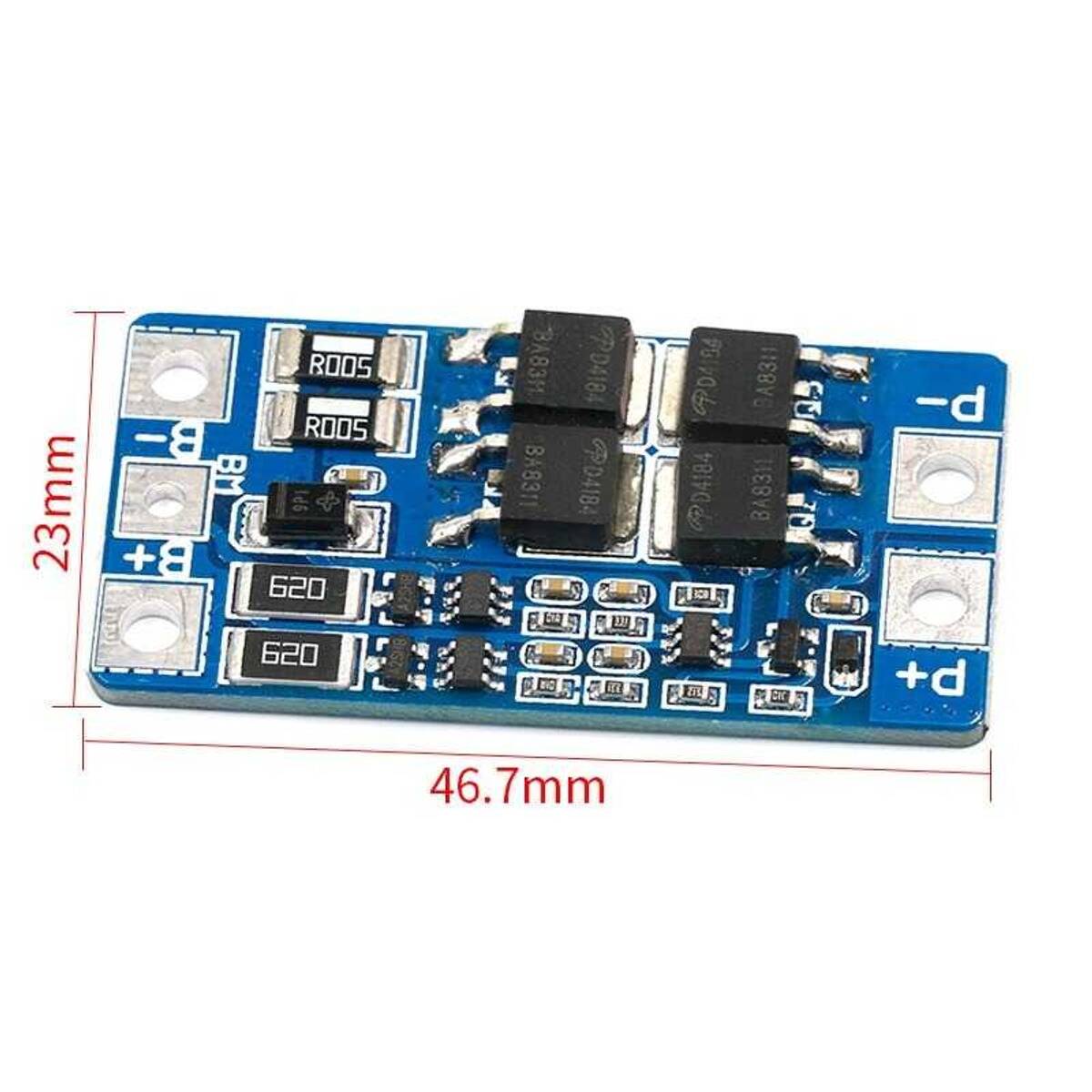

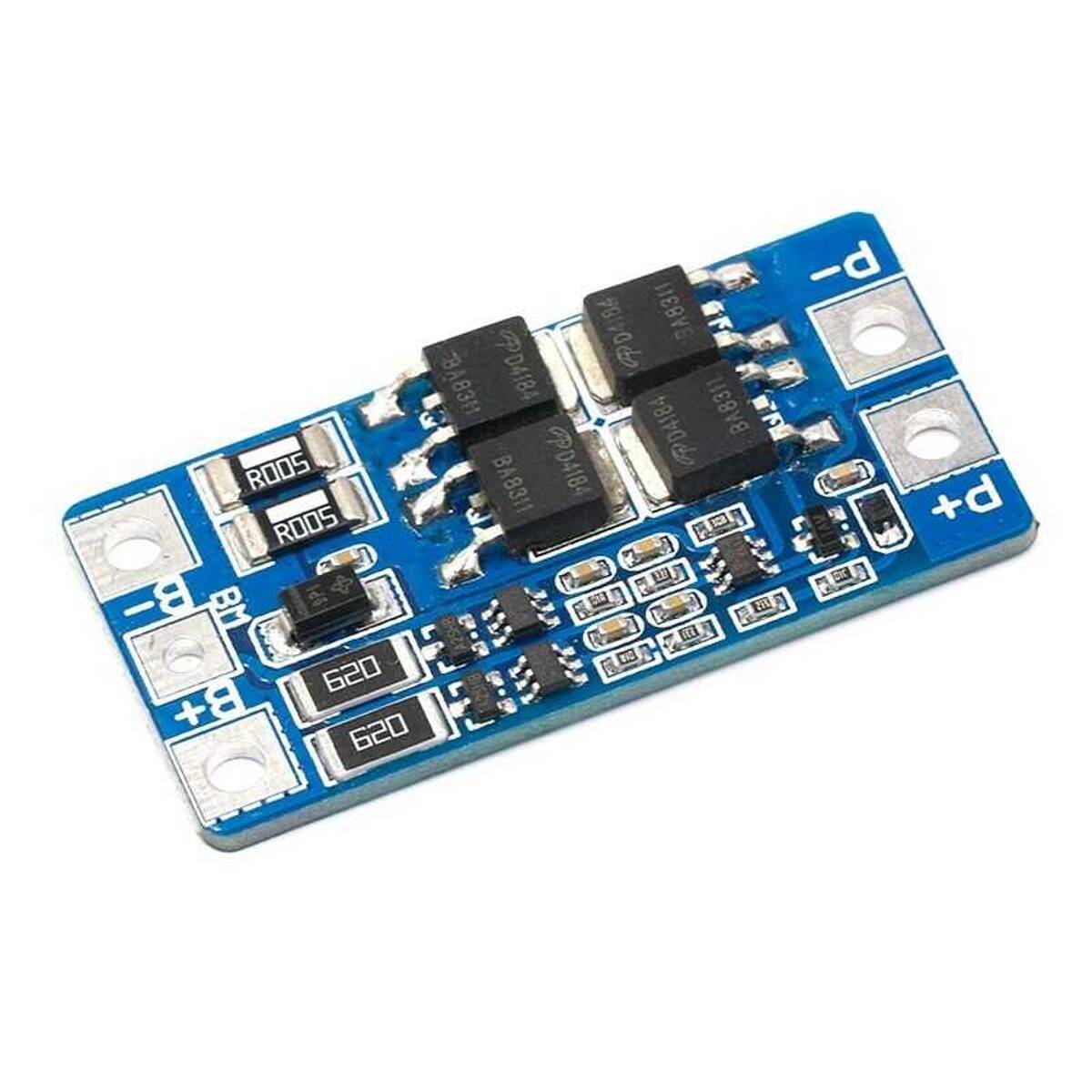

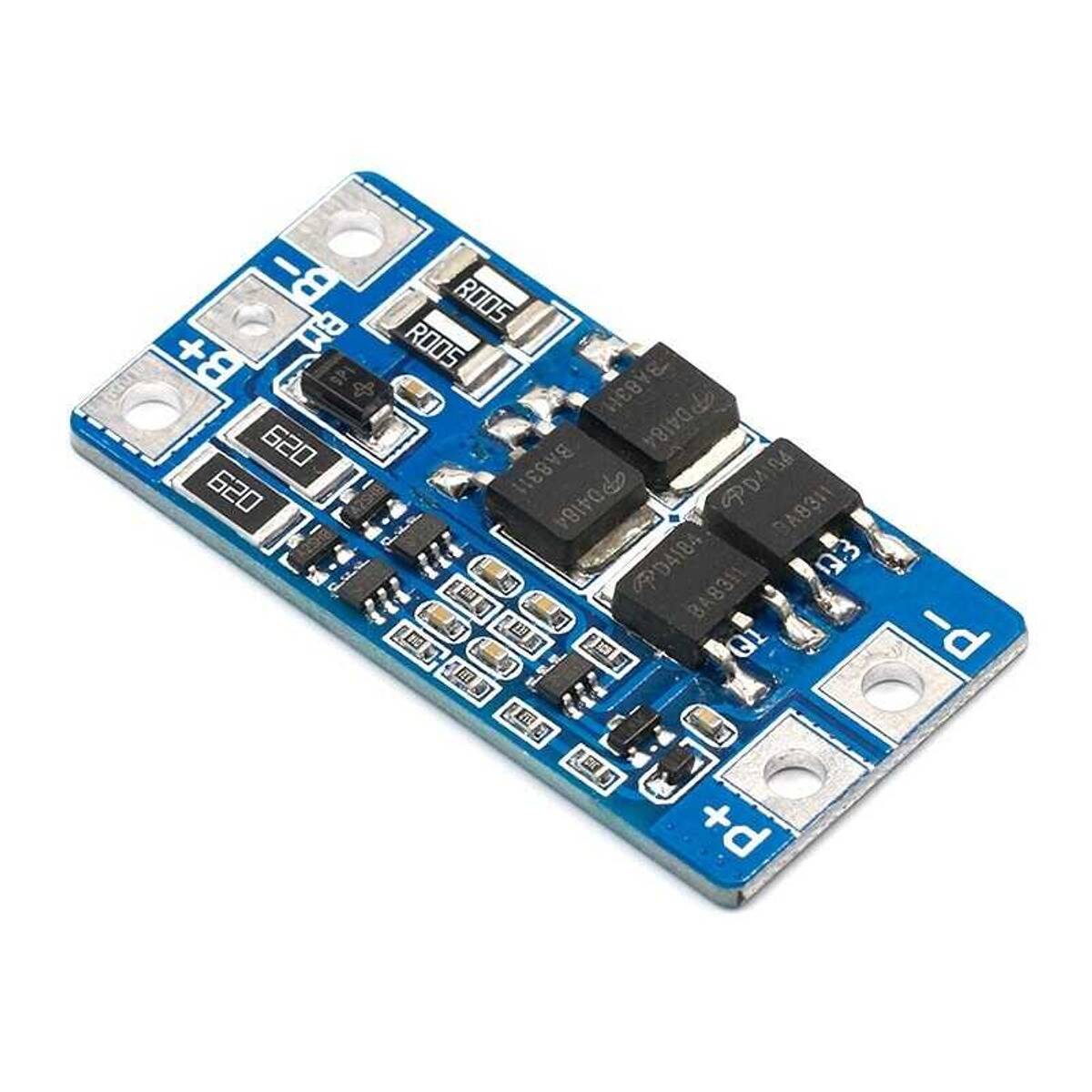

HX-2S-JH20 2S 10A BMS Pil Koruma Devresi - 7.4V
2S 10A BMS Koruma Devresi Hakkında Detaylı İnceleme
2S yani 2 adet seri bağlı lityum hücreden oluşan pil paketlerini koruyan devre kartıdır. Paket gerilimi 7.4V seviyesindedir ve kart 10 A'e kadar akım taşır.
BMS'in yaptığı iş üç başlıkta toplanır. Aşırı şarj koruması: hücrelerden biri güvenli üst sınıra ulaştığında şarjı keser — lityum hücrede aşırı şarj şişme ve yangınla sonuçlanır. Aşırı deşarj koruması: hücre kritik alt sınıra indiğinde çıkışı kapatır; bu sınırın altına inen hücre kalıcı kapasite kaybeder. Kısa devre ve aşırı akım koruması: çıkışta ani akım artışında devreyi anında keser.
İki hücreli paketler en yaygın kullanılan yapıdır: 7.4 V nominal gerilim, 8.4 V tam şarj. El aletleri, taşınabilir hoparlörler ve orta güçlü projelerde tercih edilir; tek hücrenin yetmediği, üç hücrenin fazla geldiği yerde doğru seçimdir.

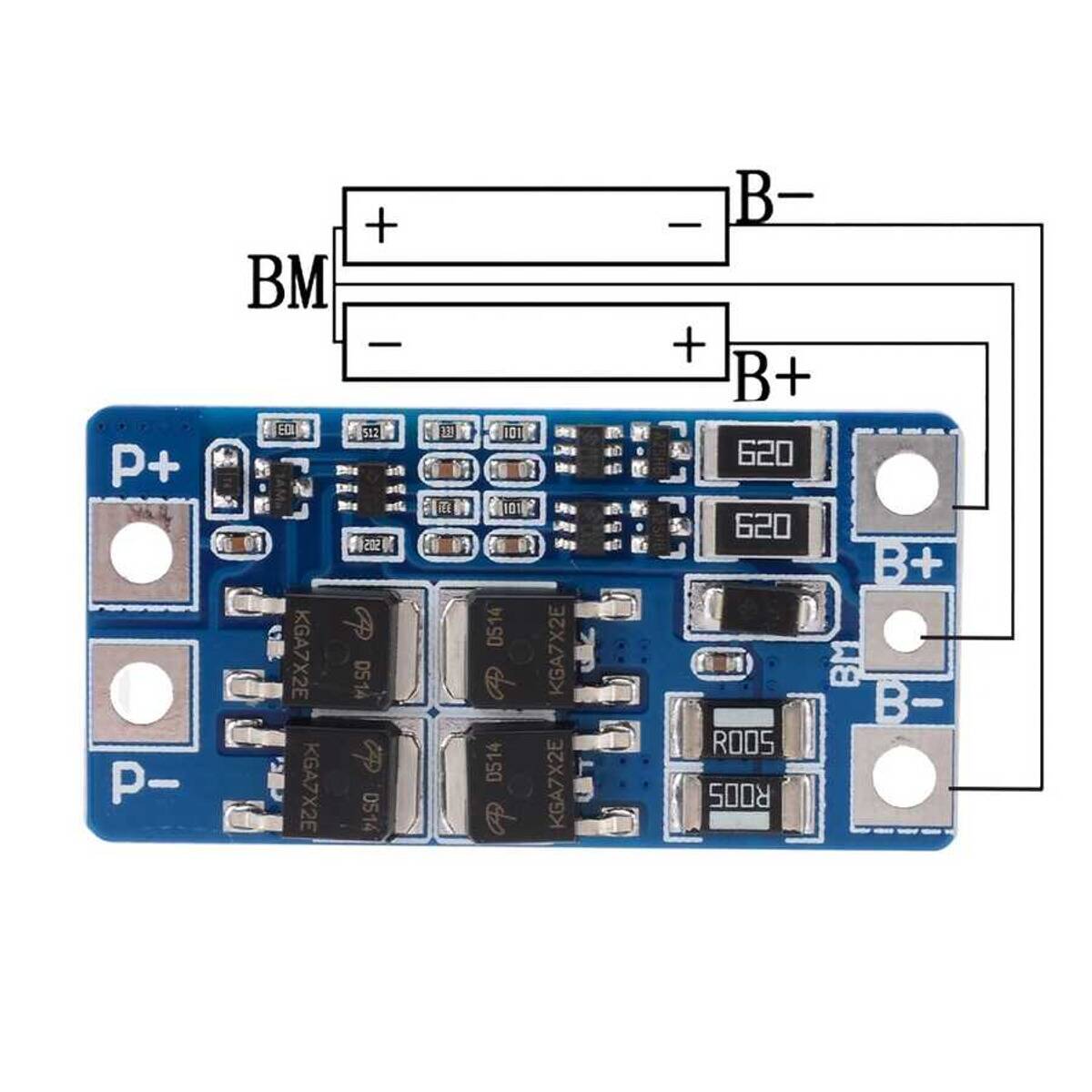

Kart B− / B+ uçlarından pil paketine, P− / P+ uçlarından yük ve şarj cihazına bağlanır. Seri bağlı hücrelerin ara noktaları da ayrı uçlara bağlanır; kart her hücreyi ayrı ayrı izler.
Öne Çıkan Avantajlar
Üç Koruma Bir Arada
Aşırı şarj, aşırı deşarj ve kısa devre koruması tek kartta. Ayrı devre kurmaya gerek kalmaz.
Hücre Bazlı İzleme
Paket toplamı değil, her hücre ayrı izlenir. Zayıf hücre paketin tamamını riske atmaz.
10A Akım Kapasitesi
Sürekli akım kapasitesi yükün ihtiyacına göre seçilmelidir; marj bırakmak ömrü uzatır.
Yaygın 2S Formatı
7.4 V, hobi ve taşınabilir cihazların en çok kullandığı gerilimdir. Uyumlu şarj cihazı bulmak kolaydır.
Otomatik Sıfırlama
Koruma tetiklendikten sonra koşul düzelince kart normale döner; elle müdahale gerekmez.
Kompakt Kart
Pil paketinin içine ya da yanına rahatça yerleşir; ek hacim gerektirmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Lityum pil koruma devresi (BMS / PCM) |
| Hücre Sayısı | 2S — 2 adet seri hücre |
| Paket Gerilimi | 7.4V |
| Akım | 10 A |
| Korumalar | Aşırı şarj, aşırı deşarj, kısa devre / aşırı akım |
| Balans | Balanssız — hücreler ayrı izlenir, aktif dengeleme yoktur |
| Bağlantı | B+ / B− (pil), P+ / P− (yük ve şarj), hücre ara uçları |
| Tam Şarj Gerilimi | 8.4 V |
| Uyarı | Hücre sayısı ve kimyası karta uygun olmalıdır — farklı hücre sayısı bağlanamaz |
| Paket İçeriği | 1 adet BMS kartı |
Kullanım Alanları
- Lityum pil paketi yapımı
- 18650 batarya paketleri
- Elektrikli bisiklet ve scooter bataryaları
- Powerbank ve taşınabilir güç kaynakları
- Güneş enerjisi depolama sistemleri
- Robot ve drone bataryaları
- Kesintisiz güç kaynağı düzenekleri
- Elektrikli el aleti pil paketi onarımı
- Model ve RC araç bataryaları
- Pil paketi yenileme ve tamir
Kart yalnızca 2S paketler içindir; farklı hücre sayısına bağlanamaz. Bağlantı sırası önemlidir — hücre ara uçları sırayla ve doğru noktalara bağlanmalıdır, yanlış sıra kartı ve pilleri bozar. Paket kurarken hücreler aynı marka, aynı kapasite ve yakın şarj seviyesinde olmalıdır; farklı hücreleri seri bağlamak dengesizlik ve tehlike yaratır. Sürekli akım 10 A'in altında tutulmalı, yüksek akımlı yüklerde marj bırakılmalıdır. Lityum pil çalışması yangın riski taşır; işlemi bilmiyorsanız uzman desteği alın.
Teknik Sıkça Sorulan Sorular (SSS)
2S ne demek?
2 adet lityum hücrenin seri bağlanması demektir. Paket gerilimi 7.4V seviyesine çıkar.
Farklı hücre sayısında kullanılır mı?
Hayır. Kart 2S için tasarlanmıştır; daha az ya da fazla hücreye bağlanamaz.
10A yeterli mi?
Yükünüzün çektiği sürekli akıma bakın. Etiket değerine yakın çalıştırmak kartı ısıtır; marj bırakmak ömrü uzatır.
Şarj cihazı da gerekir mi?
Evet. BMS koruma yapar, şarj akımını ayarlamaz. Paket gerilimine uygun bir lityum şarj cihazı gerekir.
Balans yapıyor mu?
Bu model hücreleri ayrı izler ancak aktif dengeleme yapmaz. Hücreleri aynı marka ve yakın kapasiteden seçmek önemlidir.
