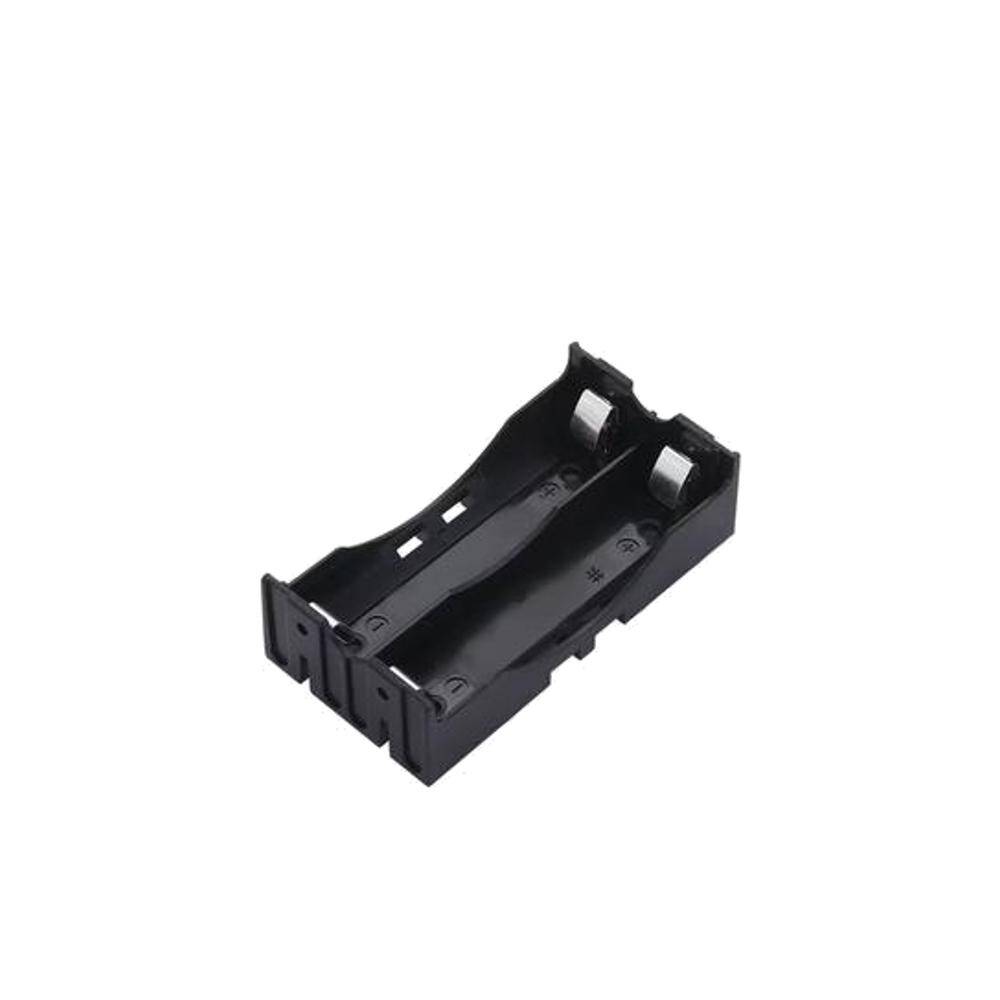

2'li 18650 Pil Yuvası - Pinli, Baskı Devre Tipi
2'li 18650 Pil Yuvası Hakkında Detaylı İnceleme
İki adet 18650 lityum hücre taşıyan pil yuvasıdır. Kablolu tiplerden farkı, altındaki lehim pimlerinin doğrudan baskı devreye oturmasıdır — ayrı kablo çekmeye ve lehim eki yapmaya gerek kalmaz.
Pinli yapı, yuvayı kartın mekanik bir parçası hâline getirir: pil ağırlığı lehim noktaları üzerinden karta aktarılır, kablo kopması ve kısa devre riski ortadan kalkar. Seri üretimde ve sağlam olması gereken cihazlarda tercih edilen tiptir.
Gövde sert plastiktir; hücreler yaylı temaslar arasına oturur ve elle kolayca değiştirilir. Kutup işaretleri yuvanın içine basılıdır.
İki hücrenin seri mi paralel mi bağlanacağı kart tasarımında belirlenir — yuva pimleri karta çıkar, bağlantı şeklini baskı devre yolları kurar.
Öne Çıkan Avantajlar
Pinli / PCB Tip
Doğrudan baskı devreye lehimlenir, kablo gerekmez.
Sağlam Montaj
Pil ağırlığı lehim noktalarından karta aktarılır.
İki Hücre
Seri ya da paralel — bağlantı kart tasarımında belirlenir.
Kolay Değişim
Yaylı temas; hücre elle takılıp çıkarılır.
Kutup İşaretli
+ ve − yuvanın içinde basılı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | 18650 pil yuvası |
| Hücre Sayısı | 2 |
| Hücre Tipi | 18650 (düz veya çıkıntılı uç) |
| Bağlantı | Lehim pimli — baskı devre tipi |
| Gövde | Sert plastik |
| Temas | Yaylı metal |
| Paket İçeriği | 1 adet yuva |
Kullanım Alanları
- 18650 pil paketleri
- Powerbank projeleri
- Taşınabilir cihaz beslemesi
- Güneş enerjili projeler
- Acil aydınlatma devreleri
- Robot ve RC güç katı
- Prototip pil beslemeleri
- Eğitim projeleri
Seri bağlı lityum paketlerde 2S BMS kullanılması şarttır; hücreler dengesiz boşalırsa biri aşırı deşarj olur ve kalıcı zarar görür. Hücreleri ters kutupta takmayın.
Teknik Sıkça Sorulan Sorular (SSS)
Kablolu tipten farkı ne?
Bu yuvada kablo yoktur; bacaklar doğrudan baskı devreye lehimlenir. Kablolu tip serbest montaj içindir.
Seri mi paralel mi bağlı?
Yuva bağlantıyı belirlemez; pimler karta çıkar, seri ya da paralel bağlantıyı baskı devre yolları kurar.
Çıkıntılı uçlu (button top) hücre sığar mı?
Yaylı temaslar her iki tipi de kabul eder; çok uzun korumalı hücrelerde sıkı olabilir.
BMS gerekir mi?
Seri bağlıyorsanız evet, 2S BMS şarttır.
Kaç adet gelir?
1 adet yuva (pil dahil değildir).
