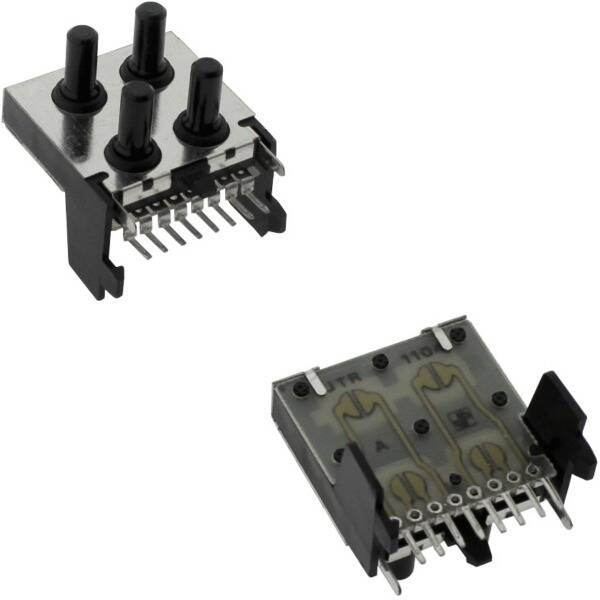

25x25mm Büyük Tact Switch - 4 Butonlu, 8 Pin, 90° Yatık THT
25x25mm Büyük Tact Switch Hakkında Detaylı İnceleme
25 x 25 mm gövde üzerinde dört ayrı butonu bir arada taşıyan anahtar bloğudur. Toplam 8 pinle karta bağlanır ve pinleri 90 derece yatık çıkar.
Dört butonu tek gövdede toplamanın pratik faydası hizalamadır: ayrı ayrı lehimlenen dört buton kutunun ön yüzündeki deliklerle tam hizalanmayabilir; tek gövdede fabrikada hizalanmış dört buton bu sorunu ortadan kaldırır.
Yerleşim, yön tuşu (yukarı-aşağı-sağ-sol) ya da menü navigasyonu gereken arayüzler için doğrudan uygundur. Her butonun kendi kontak çifti vardır; dördü birbirinden bağımsız okunur.
Gövde 10 mm yüksekliğindedir ve pinler yatık çıktığı için buton yüzeyi kartın kenarına bakar — panel montajlı kutularda ön yüzden basılabilir.
Anlık çalışır: her buton basılı tutuldukça kapalı, bırakıldığında açıktır.
Öne Çıkan Avantajlar
Tek Gövdede 4 Buton
Fabrikada hizalanmış dört buton; panel deliğiyle kolay eşleşir.
Yön Tuşu Yerleşimi
Menü navigasyonu ve yön kontrolü için doğrudan uygun.
8 Pin — Bağımsız Kontaklar
Dört buton birbirinden bağımsız okunur.
90° Yatık Pin
Panel ön yüzünden basılabilir.
25x25mm Büyük Gövde
Karta sağlam oturur; parmakla rahat kullanılır.
THT Montaj
Delikli plakette ve prototipte doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Çoklu tact switch bloğu |
| Buton Sayısı | 4 |
| Ölçü | 25 x 25 mm — 10,00 mm yükseklik |
| Pin Sayısı | 8 |
| Pin Yönü | 90° yatık (right angle) |
| Çalışma | Anlık — basılı tutuldukça kapalı |
| Montaj Tipi | THT — delikli montaj |
| Paket İçeriği | 1 adet buton bloğu |
Kullanım Alanları
- Menü ve yön tuşu arayüzleri
- Kontrol panelleri
- Oyun kumandası yapımı
- Test ve ölçüm cihazları
- Arduino ve ESP projeleri
- Kutu ön paneli butonları
- Robot kumanda kutuları
- Eğitim ve prototipleme
- Cihaz onarımı
- Maker projeleri
Tact switch anlık çalışır: basılı tutulduğu sürece kontak kapalıdır, bırakıldığında yay ile açılır. Kalıcı açma-kapama gereken yerlerde anahtarlı (latching) tip kullanılmalıdır. Mekanik kontak zıplama (bounce) yapar — tek basışta birden çok darbe görünür; yazılımda debounce ya da devrede RC filtre gerekir. Anma akımı sinyal seviyesi içindir; motor, röle veya lamba doğrudan bağlanmamalı, araya transistör ya da röle konmalıdır. Lehimlerken uzun süre ısı verilmesi gövdeyi eritir ve kontak mekanizmasını bozar.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç buton var?
4 adet. Her biri bağımsız okunur, toplam 8 pin ile karta bağlanır.
Ölçüsü ne?
25 x 25 mm gövde, 10 mm yükseklik.
Yön tuşu olarak kullanılır mı?
Evet, dört butonun yerleşimi yön/menü navigasyonuna uygundur.
Basılı kalır mı?
Hayır, dördü de anlıktır.
