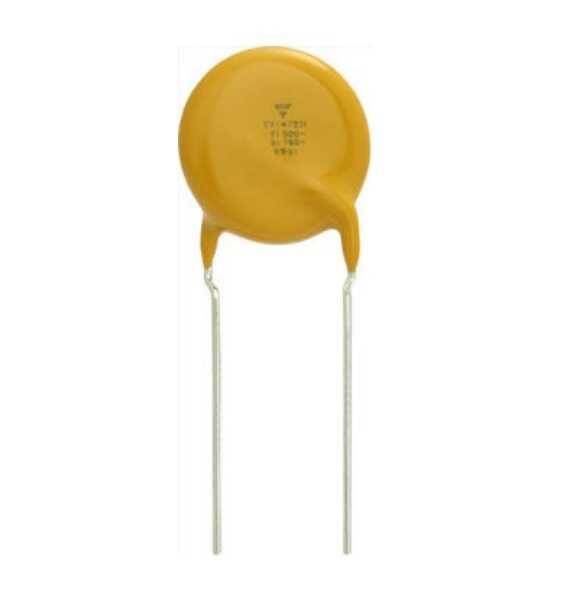

2.2nF 760 V AC Y Sınıfı Güvenlik Kondansatörü - 10mm THT, %20
2.2nF 760 V AC Y Sınıfı Güvenlik Kondansatörü Hakkında Detaylı İnceleme
2.2nF değerinde, 760 V AC gerilim dayanımlı, 10 mm bacak aralıklı güvenlik kondansatördür. Dielektrik sınıfı Y5U.
Kondansatör, elektrik yükünü kısa süreli depolayan elemandır. Devrede üç iş görür: besleme hattındaki ani akım taleplerini karşılar, sinyaldeki doğru akım bileşenini keser ve dirençle birleştiğinde zaman sabiti oluşturur. Direnç gibi kutupsuzdur; seramik ve film tiplerde ters takma diye bir şey yoktur.
Küçük gövdede yüksek kapasite sağlar; sıcaklıkla değer kayması fazladır. Baypas ve gürültü bastırma uygulamaları içindir.
Y sınıfı kondansatörler şebeke hattı ile toprak arasına bağlanır. Anahtarlamalı güç kaynaklarında hattan gelen yüksek frekanslı gürültüyü toprağa akıtarak EMC gereksinimlerini karşılarlar. Sıradan kondansatörlerden ayıran şey arıza davranışıdır: delinme hâlinde kısa devre olmayacak biçimde üretilirler, böylece şebeke gerilimi cihazın gövdesine ulaşmaz.
Gerilim değeri üst sınırdır. Devrede göreceği en yüksek gerilimin en az iki katı dayanımlı bir kondansatör seçmek, hem ömrü uzatır hem de yüksek gerilim sınıflarında değerin gerilimle düşmesini sınırlar.
Öne Çıkan Avantajlar
2.2nF — 760 V AC
Değer ve gerilim dayanımı net; yedek parça olarak birebir kullanılır.
10mm Bacak Aralığı
Standart delik düzenine oturur; radyal gövde az yer kaplar.
Kutupsuz
Ters takılmaz; iki yönde de aynı çalışır.
%20 Tolerans
Üretim toleransı katalog değerine göre belirtilmiştir.
Y5U Dielektrik
Sıcaklık davranışı bu sınıfa göre belirlenir.
Y Sınıfı Güvenlik
Arızada kısa devre olmaz; şebeke-toprak arasına bağlanabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Y sınıfı güvenlik kondansatörü |
| Kapasite | 2.2nF |
| Gerilim | 760 V AC |
| Tolerans | %20 |
| Dielektrik | Y5U |
| Bacak Aralığı | 10 mm |
| Gövde | Radyal — THT |
| Montaj Tipi | THT — delikli montaj |
| Üretici | Vishay |
| Üretici Kodu | VY1222M47Y5UQ63V0 |
| Paket İçeriği | 1 adet kondansatör |
Kullanım Alanları
- Anahtarlamalı güç kaynakları
- EMC ve parazit bastırma
- Şebeke filtresi devreleri
- Adaptör ve şarj cihazı onarımı
- Beyaz eşya elektroniği
- Aydınlatma sürücüleri
- Endüstriyel güç katları
- Yedek parça değişimi
- Servis ve tamir
- Elektronik eğitimi
Bu bir güvenlik (Y sınıfı) kondansatörüdür: şebeke hattı ile toprak arasına bağlanmak üzere üretilmiştir ve arızalandığında kısa devre olmayacak biçimde tasarlanmıştır. Yerine sıradan bir seramik kondansatör takmak çarpılma riski doğurur — yalnızca aynı sınıf ve aynı gerilim değerindeki muadiliyle değiştirilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Kapasitesi ve gerilimi ne?
2.2nF, 760 V AC. Gerilim üst sınırdır; devrede göreceği gerilimin en az iki katı seçilmelidir.
Sıradan kondansatörle değiştirilir mi?
Hayır. Y sınıfı kondansatör arızada kısa devre olmayacak biçimde üretilir; yerine sıradan seramik takmak çarpılma riski doğurur.
Y5U ne anlama geliyor?
Küçük gövdede yüksek kapasite sağlar; sıcaklıkla değer kayması fazladır. Baypas ve gürültü bastırma uygulamaları içindir.
Ters takılır mı?
Hayır, kutupsuzdur. İki yönde de aynı çalışır.
Bacak aralığı kaç mm?
10 mm. Standart delikli plaket düzenine oturur.
Kaç adet gelir?
1 adet.
