20x40 Alüminyum Sigma Profil - 300mm
20x40 Alüminyum Sigma Profil - 300 mm (30 cm) Hakkında Detaylı İnceleme

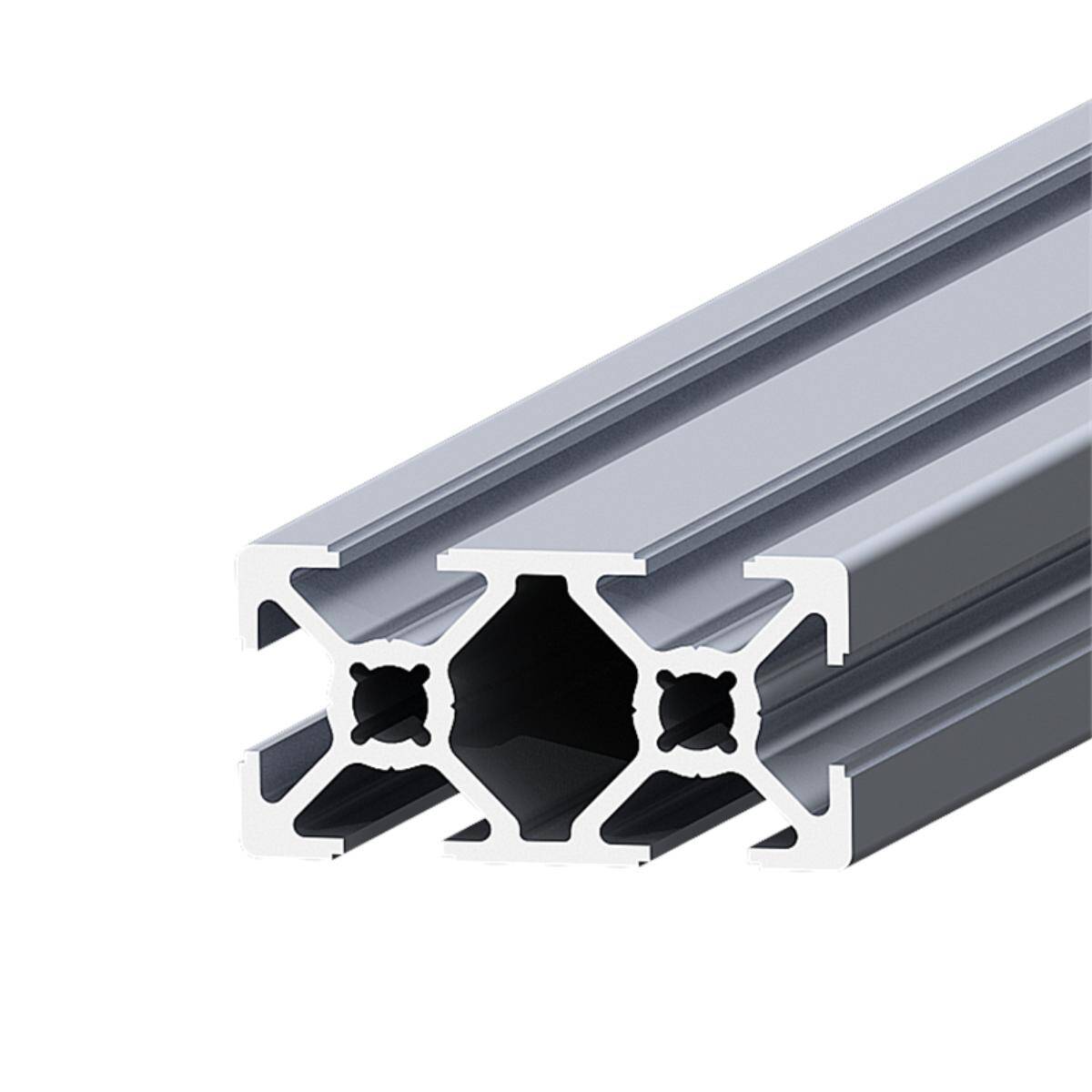

20x40 alüminyum sigma profil (300 mm (30 cm)), kanallı kesitiyle cıvata ve somun kullanarak sökülebilir mekanik yapılar kurmaya yarayan modüler bir konstrüksiyon elemanıdır. Kaynak, matkap ölçüsü tutturma veya özel takım gerektirmeden; 3D yazıcı gövdeleri, CNC ve lazer düzenekleri, robot şasileri, çalışma tezgâhları ve otomasyon iskeletleri bu profillerden kurulur.
20x40, iki adet 20x20 profilin yan yana gelmiş hâli gibi düşünülebilir. Bir eksende iki kat geniş olması, aynı boydaki 20x20 profile göre belirgin biçimde daha yüksek eğilme direnci verir; buna karşılık dar yönü 20 mm kaldığı için ince kalmayı sürdürür.
300 mm 20x40 profil, kısa ve rijit kiriş gereken yerlerde kullanılır. Boy kısaldıkça sarkma hızla azaldığı için bu uzunlukta 20x40 kesit oldukça sert davranır; küçük CNC ve lazer düzeneklerinin X kirişi, motor ve mil yatağı taşıyan kısa kenarlar, masaüstü makinelerin ayak ve dikmeleri ile küçük çerçevelerin alt kuşakları için uygundur. Yönün önemi vardır: profili 40 mm'lik yüzü yük yönüne paralel gelecek şekilde, yani dik duracak biçimde yerleştirdiğinizde eğilme rijitliği en yüksek olur.
Bağlantı uyumu: Kanal 6 yapısı, kanal ağzı 6 mm olan bağlantı elemanlarıyla çalışır. Kataloğumuzdaki T Kanal Somunu M5 - Kanal 6 bu profile doğrudan uyar.
Öne Çıkan Avantajlar
Kanal 6 Kanal Yapısı
Profilin dört yüzünde de kanal bulunur ve kanal ağzı 6 mm'dir. Bağlantı elemanı seçerken profil ölçüsüne değil kanal numarasına bakılır; bu profil için M5 T kanal somunu (Kanal 6) kullanılır.
Gönyeli ve Tekrarlanabilir Montaj
Kanallar profil boyunca düzgün ve simetriktir; köşebentle yapılan bağlantı doğal olarak dik açıya oturur. Aynı yapıyı ikinci kez kurduğunuzda ölçüler tutar, bu da seri üretilecek düzeneklerde zaman kazandırır.
Hafif ama Rijit
Alüminyum, çelikle kıyaslandığında çok daha hafiftir; buna karşılık kanallı kesit geometrisi malzemeyi dışa dağıttığı için eğilmeye karşı yüksek direnç sağlar. Taşınabilir düzeneklerde bu ikili avantaj belirleyici olur.
Sonradan Ekleme Yapmaya Açık
Kanalların içine istediğiniz noktadan somun kaydırılabilir. Yapı kurulduktan sonra motor, sensör, kablo kanalı, kart tutucu veya koruyucu panel eklemek için gövdeyi sökmeniz gerekmez.
Standart ve Bulunabilir Sistem
Sigma profil yaygın bir standarttır; köşebent, kapak, menteşe, ayak ve taşıyıcı gibi yüzlerce hazır aksesuar aynı kanal ölçüsüne göre üretilir. Projeyi büyütmek için özel parça yaptırmanız gerekmez.
Teknik Özellikler ve Kapasite
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Alüminyum sigma (T-slot) konstrüksiyon profili |

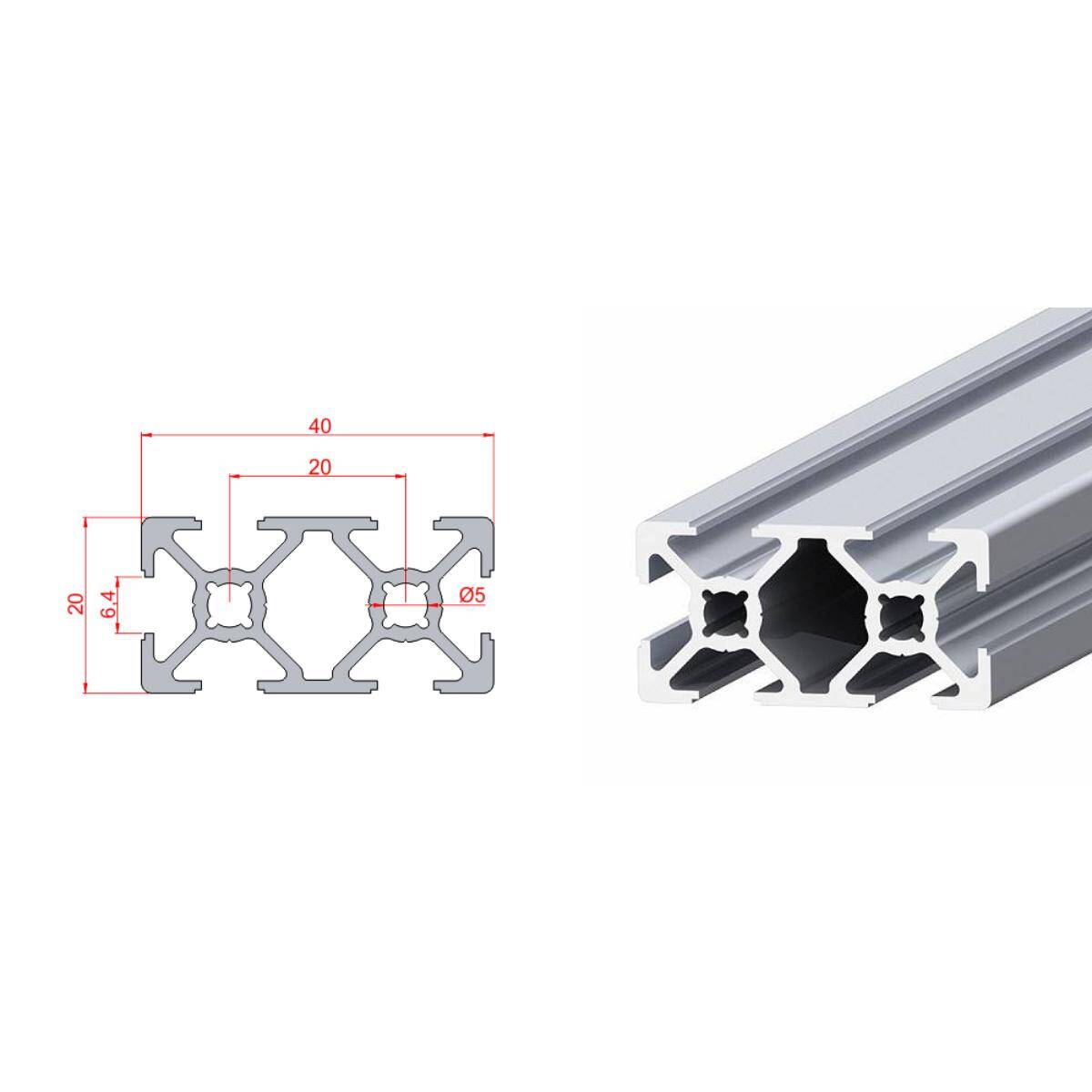

| Kesit Ölçüsü | 20 × 40 mm |
| Kanal Tipi | Kanal 6 (kanal ağzı 6 mm) |
| Uygun Somun | M5 T kanal somunu — Kanal 6 |
| Uzunluk | 300 mm (30 cm) |
| Malzeme | Alüminyum 6063 T5, doğal eloksal yüzey |
| Birim Ağırlık | 0,73 kg/m (300 mm parça ≈ 0,22 kg) |
| Kesit Alanı | 2,61 cm² |
| Atalet Momenti | Ix 1,13 cm⁴ · Iy 4,17 cm⁴ |
| Kanal Sayısı | 4 yüzde de kanal |
| İşlenebilirlik | Kesilebilir, delinebilir, kılavuz çekilebilir |
| Bağlantı Yöntemi | T kanal somunu + civata, köşebent, bağlantı sacı, uçtan vidalama |
| Paket İçeriği | 1 adet profil — bağlantı elemanları dahil değildir |
Kullanım Alanları
- Kısa Gantry Kirişi
- Taşıyıcı Kenar
- Motor Taşıyıcı
- Makine Ayağı ve Dikmesi
- CNC Gövdesi
- Rijit Çerçeve
- Lineer Eksen
- Otomasyon İskeleti
Bu boy ve kesit, yukarıdaki kullanımlar için uygundur; farklı bir açıklık veya yük söz konusuysa kesiti buna göre seçmek gerekir. Profil tek başına bir yapı oluşturmaz — projenizi planlarken profillerin yanında T kanal somunu, civata ve köşebent gibi bağlantı elemanlarını da hesaba katın; bunlar pakete dahil değildir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi somun ve bağlantı elemanı uyar?
Bu profil Kanal 6 yapısındadır: kanal ağzı 6 mm'dir ve bu ölçüye göre üretilmiş T kanal somunları, köşebentler ve bağlantı sacları ile çalışır. Kataloğumuzdaki T Kanal Somunu M5 - Kanal 6 doğrudan uyumludur.
Bağlantı elemanı alırken kanal numarasına bakın, profil ölçüsüne değil. 20x20, 20x40 ve 20x80 profillerin üçü de Kanal 6'dır; yani aynı somun üçünde de kullanılır. Buna karşılık 30x30 profil Kanal 8'dir ve Kanal 6 somunları o profile uymaz.
Bu profil üzerinde lineer hareket sistemi kurabilir miyim?
Evet, ancak profilin kendisi bir ray değildir. Sigma profil üzerinde hareket için ya kanala oturan bir lineer kızak/ray sistemi eklenir ya da profil yalnızca taşıyıcı iskelet olarak kullanılıp hareket ayrı bir mil-rulman düzeneğiyle sağlanır.
Yaygın kurulum, profili gövde olarak kullanıp üzerine lineer ray veya vidalı mil monte etmektir. Doğrudan profil üzerinde tekerlek yuvarlamak isterseniz sigma değil V-slot profil tercih etmelisiniz; sigma kanalının düz kenarları bu iş için tasarlanmamıştır.
Bu profil ne kadar yük taşır?
Tek bir sayı vermek doğru olmaz. Bir profilin taşıyabileceği yük; kesitine, serbest açıklığına (desteklenmeyen boyuna), yükün nereye ve nasıl bindiğine ve bağlantıların rijitliğine bağlıdır. Aynı profil kısa mesafede rahatlıkla taşıdığı yükü, uzun açıklıkta belirgin biçimde sarkarak taşır.
Pratik yaklaşım: serbest açıklığı mümkün olduğunca kısaltın, yükü tek noktaya değil yayarak bindirin ve kritik yerlerde bir üst kesite geçin. Sarkma sizin için önemliyse aynı boyda 20x20 yerine 20x40 veya 30x30 kullanmak, ek destek eklemekten genellikle daha etkili olur.
Profili istediğim boyda kesebilir miyim?
Evet. Alüminyum sigma profil kolay işlenir; gönye kutulu bir demir testeresiyle elde kesilebilir, daha temiz sonuç için alüminyum kesmeye uygun daire testere veya profil kesme makinesi kullanılır.
Kesimden sonra iki şeye dikkat edin: kesik yüzeyi eğeyle veya ince zımparayla düzeltin, aksi hâlde köşebent tam oturmaz ve yapı gönyesinde durmaz. Ayrıca kanalların içine kaçan talaşı temizleyin — içeride kalan talaş somunun kanalda sıkışmasına yol açar.
Sigma profil ile V-slot aynı şey mi?
Hayır, kanal geometrileri farklıdır. Sigma (T-slot) profilde kanal ağzı düz kenarlıdır ve içine T biçimli somun oturur. V-slot profilde ise kanalın kenarları açılı, yani "V" biçimindedir; bu geometri kanalın üzerinde V tekerleklerin yuvarlanmasına imkân verir.
Yapı kurmak için ikisi de kullanılır. Fark, lineer harekette ortaya çıkar: V-slot profilde profilin kendisi bir ray görevi görür, sigma profilde ise hareket için ayrıca lineer kızak veya ray eklemeniz gerekir. Bağlantı elemanları da birbirinin yerine geçmez.
