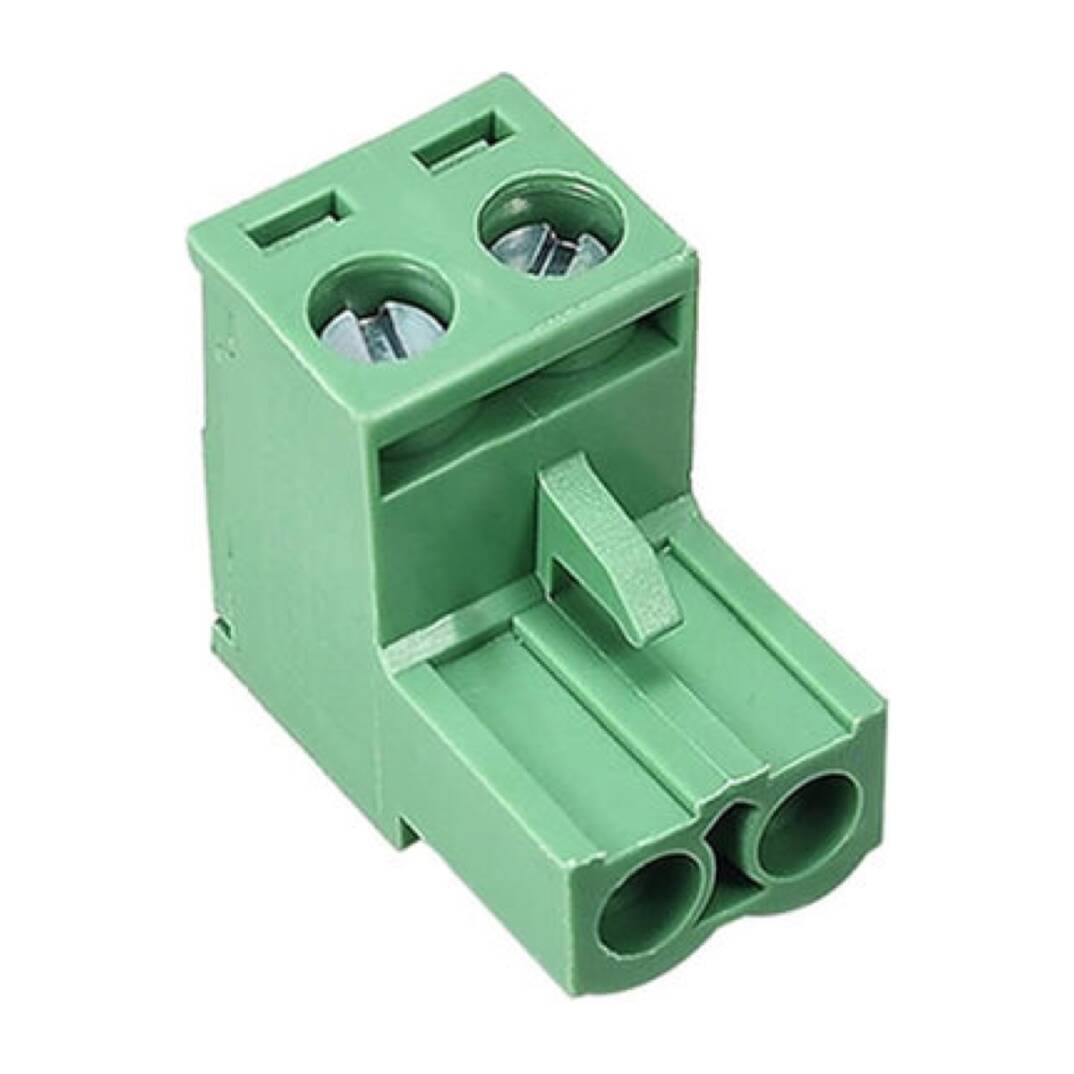

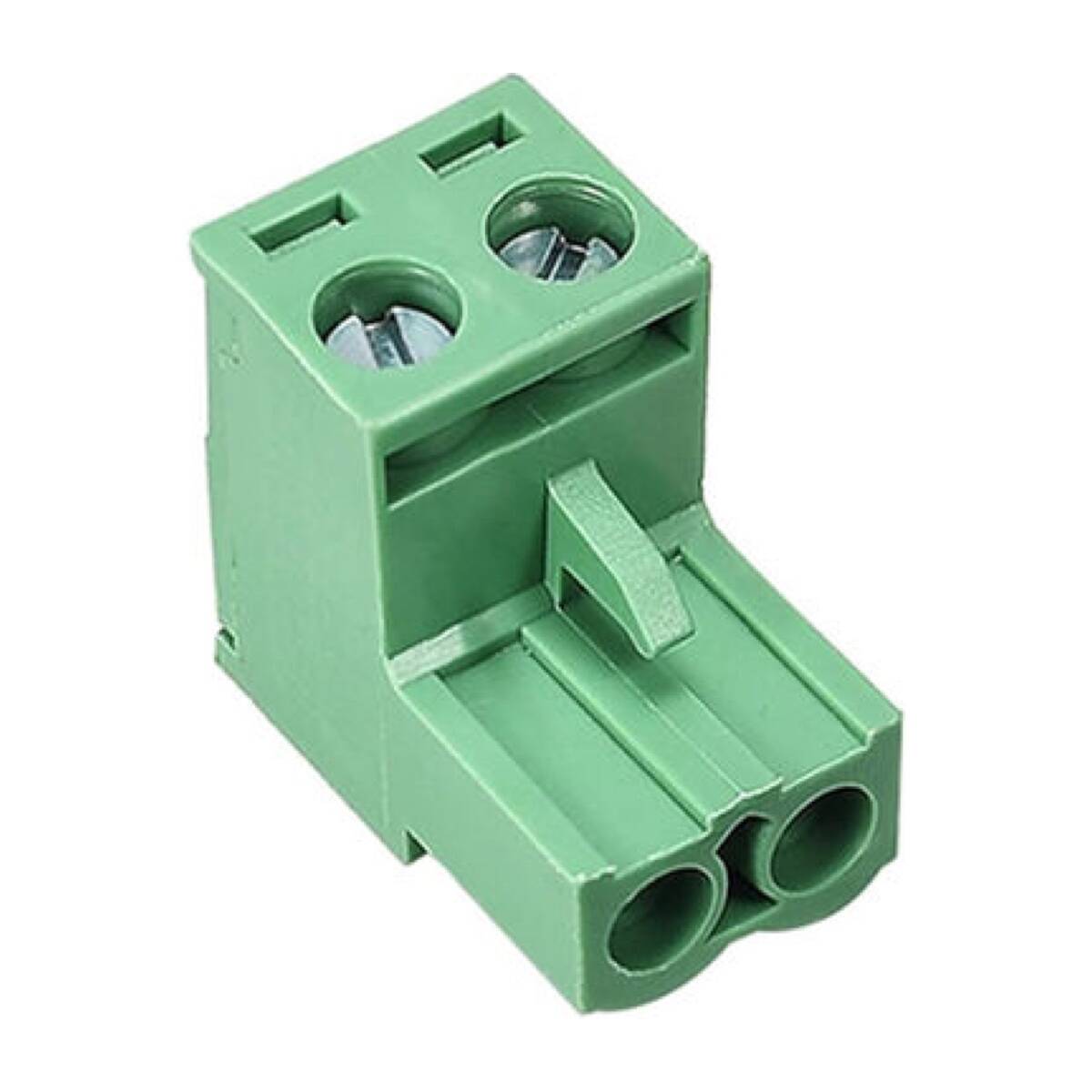

2 Pin 5.08mm 180° Dişi Geçmeli Klemens - Yeşil
2 Pin 5.08mm 180° Dişi Geçmeli Klemens Hakkında Detaylı İnceleme
2 pinli, pin aralığı 5.08 mm olan geçmeli (plug-in) baskı devre klemensidir. Bu ürün takımın dişi parçasıdır ve kablo bağlantısı vida ile yapılır.
Geçmeli klemenslerin sıradan vidalı klemenslerden farkı iki parçalı olmalarıdır: bir parça karta lehimlenir, diğer parçaya kablolar bağlanır ve iki parça birbirine geçer. Bunun pratik faydası büyüktür — kabloları sökmeden kartı çıkarabilirsiniz. Servis, test ve kart değişimi gerektiğinde tüm kablo demetini tek hamlede ayırırsınız.
Bu model 180° (düz) — pinler karta dik yapıdadır. Dişi parça kablo tarafındadır. 5.08 mm geniş adım, kalın kesitli kabloların bağlanmasına ve daha yüksek akıma imkân tanır.
Akım kapasitesi 15 A, gerilim dayanımı 300 V'tur. Kablo kesiti 2.5 mm²'ye kadar desteklenir. Yeşil gövde, baskı devre klemenslerinde standart hâline gelmiş renktir.
Öne Çıkan Avantajlar
Sökülebilir Bağlantı
Kabloları sökmeden kartı çıkarabilirsiniz; servis ve test hızlanır.
5.08 mm Pin Aralığı
Standart ölçü; uyumlu karşı parça ve PCB ayak izi bulmak kolaydır.
Vidalı Kablo Bağlantısı
Lehim gerekmez; kablo sökülüp yeniden bağlanabilir.
15 A Akım Kapasitesi
Güç ve kontrol hatlarında güvenle kullanılır.
Yalıtkan Gövde
Terminaller arası güvenli izolasyon sağlar.
Takım Kullanımı
Dişi ve erkek parçalar birlikte takım olarak kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Geçmeli (plug-in) baskı devre klemensi |
| Pin Sayısı | 2 |
| Bacak Aralığı | 5.08 mm |
| Tip | Dişi |
| Yön | 180° (düz) — pinler karta dik |
| Çalışma Akımı | 15 A |
| Çalışma Gerilimi | 300 V |
| Kablo Kesiti | 2.5 mm² |
| Üretici | Kaifeng / Jinkai |
| Renk | Yeşil |
| Çalışma Sıcaklığı | -40°C ~ +105°C |
| Karşı Parça | Dahil değildir — takımın diğer yarısı ayrıca gerekir |
| Paket İçeriği | 1 adet klemens |
Kullanım Alanları
- Baskı devre güç girişi
- Sensör ve modül bağlantıları
- Röle ve kontrol kartları
- Motor sürücü bağlantıları
- LED şerit ve aydınlatma hatları
- Endüstriyel kontrol kartları
- Kendi PCB tasarımlarınız
- Servis gerektiren cihazlar
- Prototip ve deney düzenekleri
- Maker projeleri
Klemens şebeke gerilimi taşıyabilir; bağlantı yetkin biri tarafından yapılmalı ve terminaller açıkta bırakılmamalıdır. Üzerinde yazan akım ve gerilim değerleri aşılmamalıdır. Vidalar aşırı sıkılırsa kablo damarları kopar, gevşek bırakılırsa temas direnci artar ve bağlantı ısınır — kablo takıldıktan sonra hafifçe çekerek tutuşunu kontrol edin. Çok telli kabloyu bağlamadan önce uçlarını yüksük (ferrule) ile sonlandırmak, damar dağılmasını önler. Karşı parça dahil değildir; geçmeli klemensler dişi ve erkek olmak üzere takım hâlinde çalışır.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç pinli?
2 pin.
Pin aralığı kaç mm?
5.08 mm.
Karşı parça dahil mi?
Hayır. Geçmeli klemensler takım hâlinde çalışır; diğer yarısı ayrıca temin edilmelidir.
Kaç amper taşır?
15 A.
Geçmeli klemensin faydası ne?
Kart üzerindeki parça sabit kalır, kablolu parça çıkarılabilir. Kabloları sökmeden kartı ayırabilirsiniz.
