2 Pin 3.81mm 180° Dişi Geçmeli Klemens - Yeşil
2 Pin 3.81mm 180° Dişi Geçmeli Klemens Hakkında Detaylı İnceleme

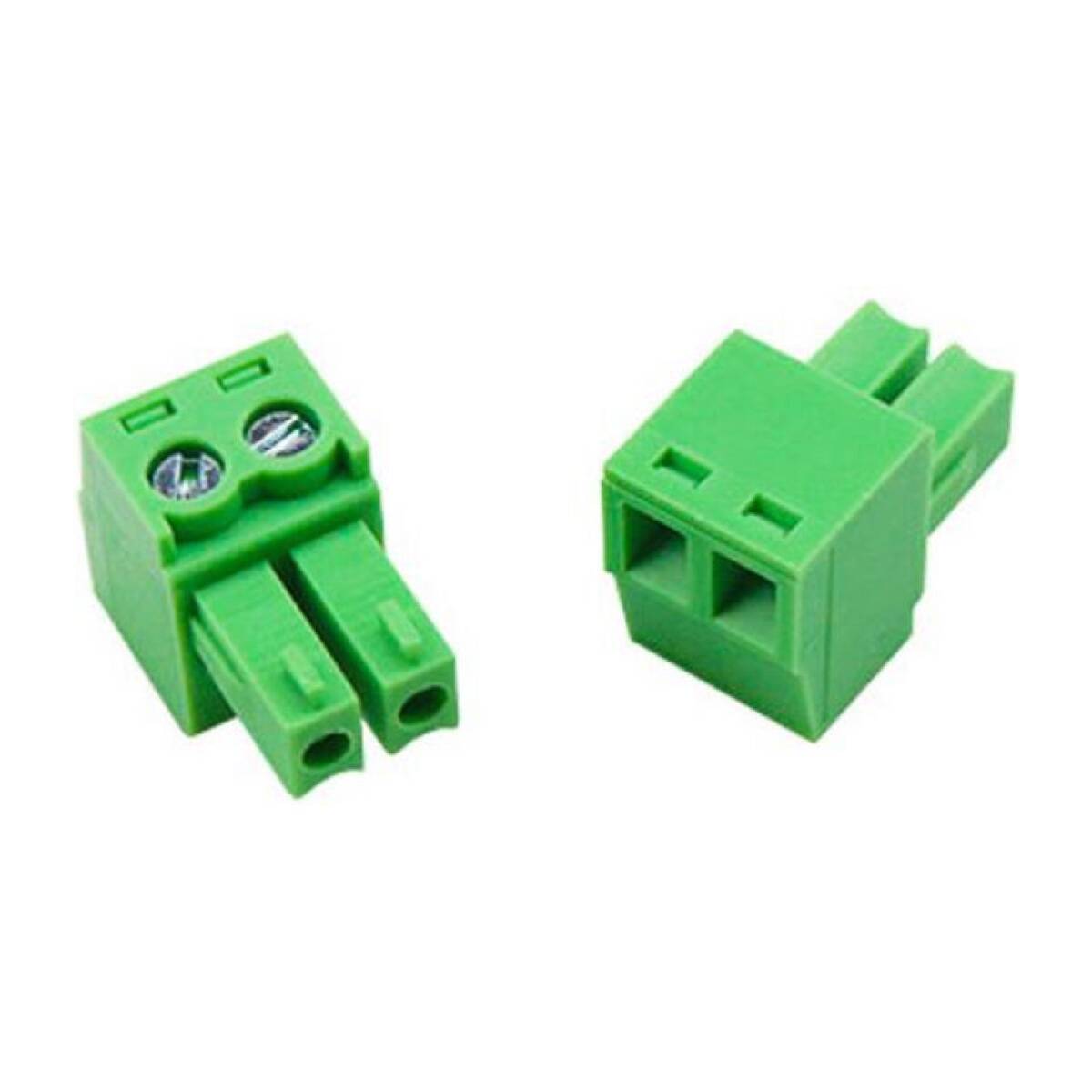

2 pinli, pin aralığı 3.81 mm olan geçmeli (plug-in) baskı devre klemensidir. Bu ürün takımın dişi parçasıdır ve kablo bağlantısı vida ile yapılır.
Geçmeli klemenslerin sıradan vidalı klemenslerden farkı iki parçalı olmalarıdır: bir parça karta lehimlenir, diğer parçaya kablolar bağlanır ve iki parça birbirine geçer. Bunun pratik faydası büyüktür — kabloları sökmeden kartı çıkarabilirsiniz. Servis, test ve kart değişimi gerektiğinde tüm kablo demetini tek hamlede ayırırsınız.

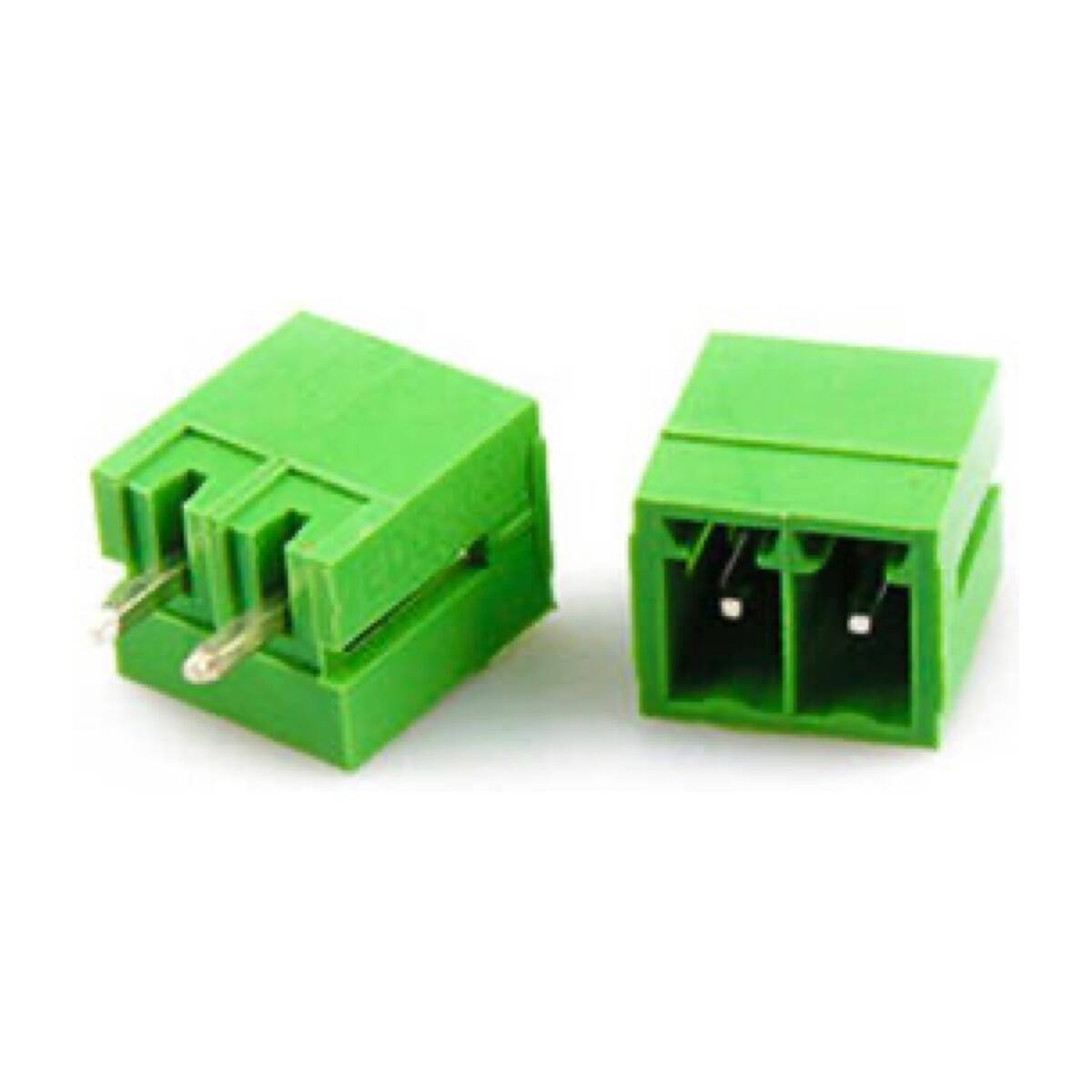

Bu model 180° (düz) — pinler karta dik yapıdadır. Dişi parça kablo tarafındadır: kablolar bu parçaya vidalanır, sonra karta lehimlenmiş erkek parçaya geçirilir.
Akım kapasitesi Maks. 8 A, gerilim dayanımı 300 V'tur. Kablo kesiti 1.5 mm²'ye kadar desteklenir. Yeşil gövde, baskı devre klemenslerinde standart hâline gelmiş renktir.
Öne Çıkan Avantajlar
Sökülebilir Bağlantı
Kabloları sökmeden kartı çıkarabilirsiniz; servis ve test hızlanır.
3.81 mm Pin Aralığı
Standart ölçü; uyumlu karşı parça ve PCB ayak izi bulmak kolaydır.
Vidalı Kablo Bağlantısı
Lehim gerekmez; kablo sökülüp yeniden bağlanabilir.
Maks. 8 A Akım Kapasitesi
Güç ve kontrol hatlarında güvenle kullanılır.
Yalıtkan Gövde
Terminaller arası güvenli izolasyon sağlar.
Takım Kullanımı
Dişi ve erkek parçalar birlikte takım olarak kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Geçmeli (plug-in) baskı devre klemensi |
| Pin Sayısı | 2 |
| Bacak Aralığı | 3.81 mm |
| Tip | Dişi |
| Yön | 180° (düz) — pinler karta dik |
| Çalışma Akımı | Maks. 8 A |
| Çalışma Gerilimi | 300 V |
| Kablo Kesiti | 1.5 mm² |
| Renk | Yeşil |
| Çalışma Sıcaklığı | -40°C ~ +105°C |
| Karşı Parça | Dahil değildir — takımın diğer yarısı ayrıca gerekir |
| Paket İçeriği | 1 adet klemens |
Kullanım Alanları
- Baskı devre güç girişi
- Sensör ve modül bağlantıları
- Röle ve kontrol kartları
- Motor sürücü bağlantıları
- LED şerit ve aydınlatma hatları
- Endüstriyel kontrol kartları
- Kendi PCB tasarımlarınız
- Servis gerektiren cihazlar
- Prototip ve deney düzenekleri
- Maker projeleri
Klemens şebeke gerilimi taşıyabilir; bağlantı yetkin biri tarafından yapılmalı ve terminaller açıkta bırakılmamalıdır. Üzerinde yazan akım ve gerilim değerleri aşılmamalıdır. Vidalar aşırı sıkılırsa kablo damarları kopar, gevşek bırakılırsa temas direnci artar ve bağlantı ısınır — kablo takıldıktan sonra hafifçe çekerek tutuşunu kontrol edin. Çok telli kabloyu bağlamadan önce uçlarını yüksük (ferrule) ile sonlandırmak, damar dağılmasını önler. Karşı parça dahil değildir; geçmeli klemensler dişi ve erkek olmak üzere takım hâlinde çalışır.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç pinli?
2 pin.
Pin aralığı kaç mm?
3.81 mm.
Karşı parça dahil mi?
Hayır. Geçmeli klemensler takım hâlinde çalışır; diğer yarısı ayrıca temin edilmelidir.
Kaç amper taşır?
Maks. 8 A.
Geçmeli klemensin faydası ne?
Kart üzerindeki parça sabit kalır, kablolu parça çıkarılabilir. Kabloları sökmeden kartı ayırabilirsiniz.
