1x40 Erkek Pin Header 15mm - 2.54mm, Uzun Pinli
1x40 Erkek Pin Header 15mm Hakkında Detaylı İnceleme

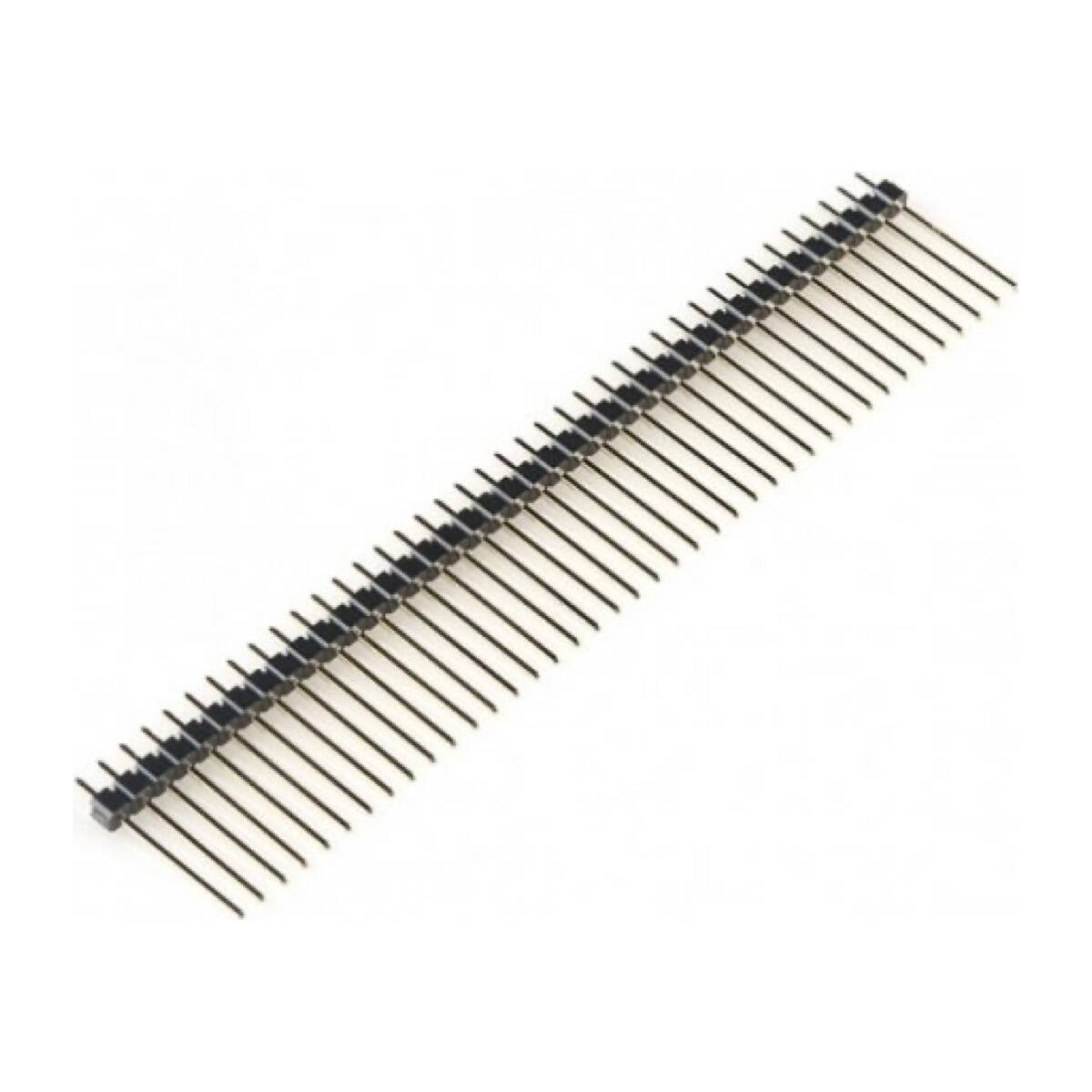

2,54 mm adımlı, tek sıra ve 40 pinli erkek header çubuğudur. İstenen uzunlukta kırılarak kullanılır.
Bu sürümü ayıran şey pin uzunluğudur: 15 mm. Standart header'larda pin yaklaşık 11-12 mm'dir; buradaki pinler belirgin biçimde daha uzundur.
Uzun pinin işe yaradığı yer şudur: header karta lehimlendiğinde altta da uzun bir uç kalır. Böylece kart hem üstten bir modüle, hem alttan başka bir karta girebilir — üst üste kart yığmak (stacking) bu şekilde yapılır. Ayrıca derin soketlere ve kalın kartlara ulaşmak için de gerekir.
Plastik ayırıcı pinler üzerinde kaydırılabildiği için, alttaki ve üstteki pin boyu oranı istenilen şekilde ayarlanabilir.
Öne Çıkan Avantajlar
15 mm Uzun Pin
Standart header'lardan uzun. Altta da uzun uç bırakır.
Kart Üstüne Kart (Stacking)
Hem üstten modüle hem alttan karta girer; kartlar üst üste yığılabilir.
İstenen Boyda Kırılır
40 pinlik çubuktan ihtiyaç kadarı elle kırılarak ayrılır.
Kaydırılabilir Ayırıcı
Plastik gövde pinler üzerinde kaydırılabilir; alt-üst pin oranı ayarlanır.
2,54 mm Standart Adım
Delikli plaket, breadboard ve yaygın PCB tasarımlarıyla uyumlu.
Derin Soketlere Ulaşır
Kalın kart ve derin dişi soketlerde standart header'ın yetmediği yerde çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Tek sıra erkek pin header |
| Pin Sayısı | 40 — kırılarak ayrılabilir |
| Pin Aralığı | 2,54 mm |
| Pin Uzunluğu | 15 mm — standart header'lardan uzun |
| Yön | 180° — düz |
| Montaj | Lehimlenerek (THT) |
| Paket İçeriği | 1 adet 40 pinlik çubuk |
Kullanım Alanları
- Üst üste kart yığma (stacking) tasarımları
- Shield ve eklenti kartı bağlantıları
- Derin dişi soketlere bağlantı
- Kalın kartlarda montaj
- Delikli plaket üzerinde kalıcı devreler
- Kendi PCB tasarımlarınız
- Modül ve sensör bağlantıları
- Prototip ve deney düzenekleri
- Robotik ve otomasyon kartları
- Eğitim ve atölye çalışmaları
Pin uzunluğu 15 mm'dir; standart 11-12 mm'lik header'ın yerine kullanıldığında modül karttan daha yüksekte durur — kasa yüksekliği hesaba katılmalıdır. Uzun pinler yandan gelen kuvvete karşı standart header'dan daha kolay eğilir; kartı takıp çıkarırken düz çekmeye özen gösterin. Kırarken pinleri tek tek ve düz çekin. Lehimlerken plastik ayırıcıya uzun süre ısı vermekten kaçının.
Teknik Sıkça Sorulan Sorular (SSS)
Pin uzunluğu kaç mm?
15 mm. Standart erkek header'larda pin yaklaşık 11-12 mm'dir.
Normal header'dan farkı ne?
Pinleri daha uzundur. Lehimlendiğinde altta da uzun uç kalır; kart üstüne kart yığmak (stacking) mümkün olur.
İstenen boyda kırılır mı?
Evet. 40 pinlik çubuktan ihtiyaç kadarı elle kırılarak ayrılır.
Plastik ayırıcı kaydırılıyor mu?
Evet. Pinler üzerinde kaydırılarak alt ve üst pin boyu oranı ayarlanabilir.
Breadboard'a takılır mı?
Takılır, ancak uzun pin nedeniyle kart breadboard üzerinde daha yüksekte durur.
