1S 3A BMS Nikel Şeritli Pil Koruma Devresi - 3.7V
1S 3A BMS Nikel Şeritli Pil Koruma Devresi Hakkında Detaylı İnceleme

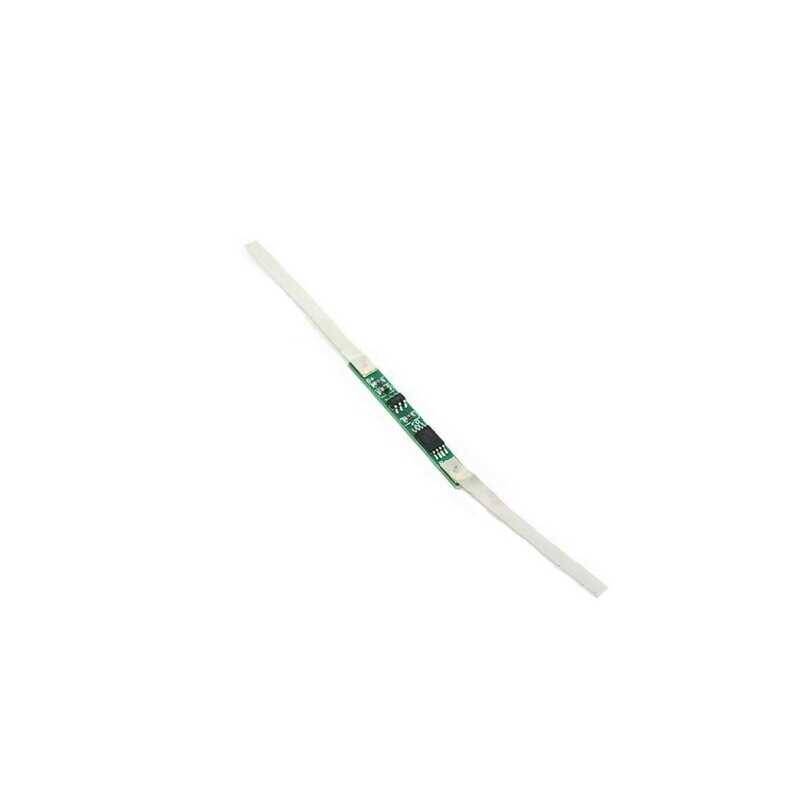

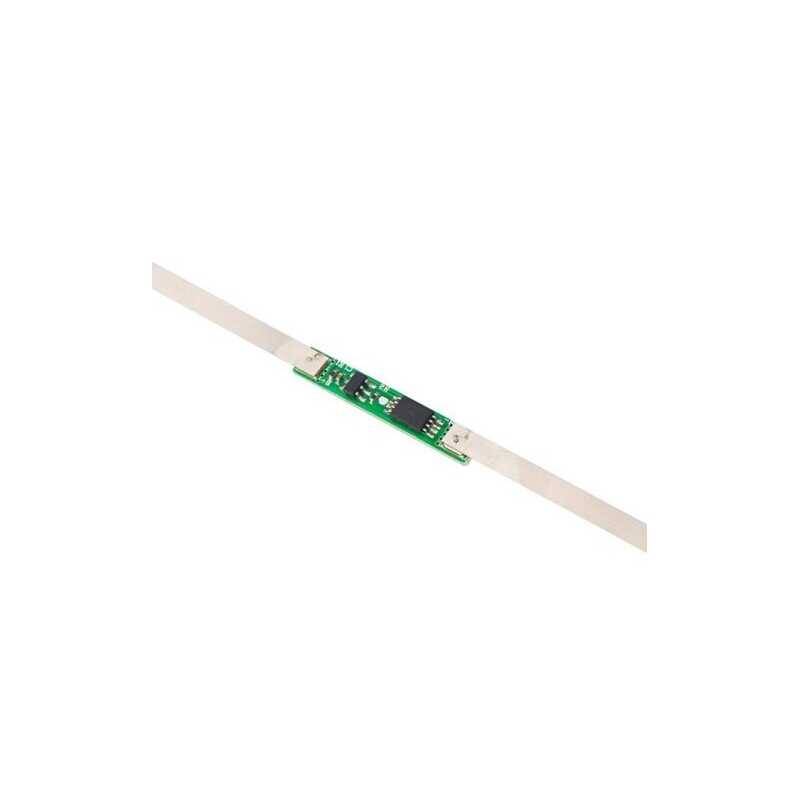

1S 3A BMS Nikel Şeritli Pil Koruma Devresi, tek hücreli (1S) 3.7V lityum-iyon ve lityum-polimer pilleri aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı koruyan küçük bir koruma kartıdır. Kartın iki ucuna fabrikada nikel şerit kaynaklanmıştır.
Nikel şeritli olması montajı belirgin biçimde kolaylaştırır: koruma kartını pile bağlamak için ince kablo lehimlemek yerine şeritler doğrudan hücrenin artı ve eksi kutbuna nokta kaynak yapılır ya da lehimlenir. Bu hem bağlantıyı mekanik olarak sağlamlaştırır hem de 18650 gövdesine yapışık, düzgün bir sonuç verir.
Kart 18650, 21700 ve lityum-polimer hücrelerle kullanılabilir. Powerbank, el feneri, taşınabilir ölçüm cihazı ve pilli hobi projelerinde hücrenin ömrünü uzatmak ve güvenliğini sağlamak için tercih edilir. Koruma devresi olmadan çalışan bir lityum hücre aşırı deşarjda kalıcı olarak zarar görür.
Öne Çıkan Avantajlar
Nikel Şerit Fabrikadan Takılı
Kabloyu karta lehimleme adımı ortadan kalkar; şeritler doğrudan hücreye kaynaklanır.
Dört Ayrı Koruma
Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumasını tek kart üzerinde sunar.
Hücre Gövdesine Sığan Boyut

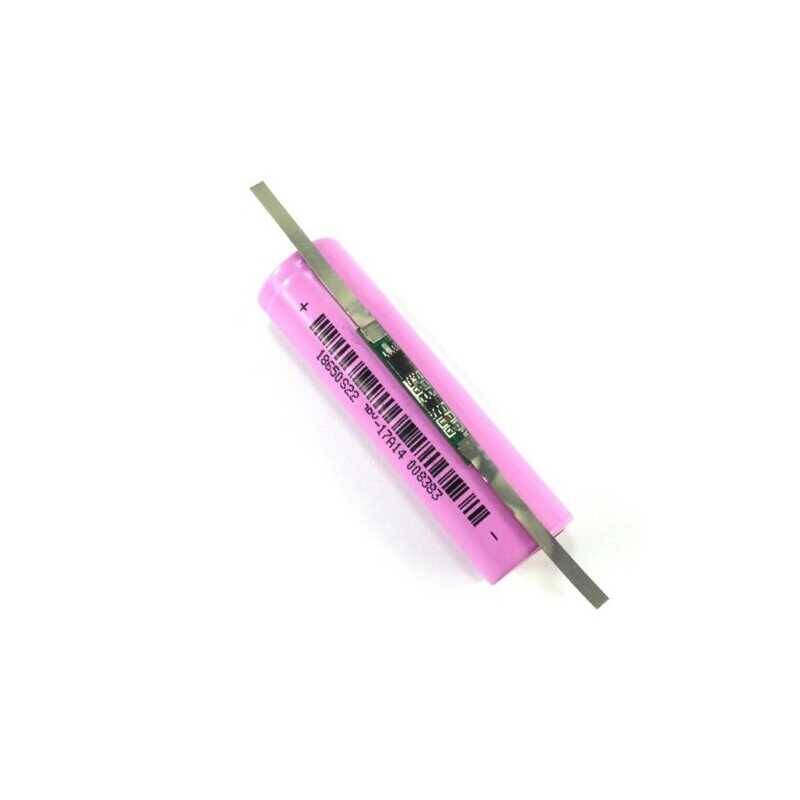

İnce ve uzun tasarımı sayesinde 18650 hücrenin yanına yapışık şekilde monte edilir.
Otomatik Kurtarma
Koruma devreye girdikten sonra gerilim normale döndüğünde kart kendiliğinden çalışmaya devam eder.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Hücre yapısı | 1S - tek hücre, 3.7V lityum |
| Anma akımı | 3 A |
| Sürekli şarj akımı | 2 A (maks.) |
| Sürekli deşarj akımı | 2 A (maks.) |
| Aşırı akım koruma eşiği | 3 A |
| Aşırı şarj koruma | 4.25 V ± 0.05 V |
| Aşırı şarj bırakma | 4.23 V ± 0.05 V |
| Aşırı deşarj koruma | 2.54 V ± 0.1 V |
| Kısa devre koruma | Var |
| Bağlantı | Fabrikada kaynaklı nikel şerit |
| Uyumlu hücreler | 18650, 21700, lityum polimer (1S) |
Kullanım Alanları
- 18650 pil paketi yapımı
- Powerbank projeleri
- LED el feneri ve kafa lambası
- Taşınabilir ölçüm cihazları
- Arduino ve ESP32 tabanlı pilli projeler
- Bluetooth hoparlör ve ses cihazları
- Uzaktan kumandalı oyuncaklar
- Güneş panelli küçük sistemler
- Hücre yenileme ve tamir işleri
- Eğitim ve laboratuvar uygulamaları
Kart tek hücre içindir; iki veya daha fazla hücre seri bağlanacaksa 2S, 3S gibi uygun kanal sayısına sahip BMS kullanılmalıdır. Nikel şeritler kaynaklanırken hücrenin fazla ısınmamasına dikkat edilmeli, mümkünse nokta kaynak tercih edilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç hücre için kullanılır?
Tek hücre (1S) içindir. Seri bağlı paketlerde hücre sayısına uygun 2S, 3S veya 4S BMS gerekir.
Nikel şerit ne işe yarıyor?
Kartı hücreye bağlamak için kullanılır. Fabrikada kaynaklı geldiği için karta ayrıca kablo lehimlemeye gerek kalmaz; şeritler doğrudan hücre kutuplarına kaynaklanır.
3 A mı yoksa 2 A mı çekebilirim?
Sürekli çalışmada 2 A önerilir. 3 A değeri aşırı akım korumasının devreye girdiği eşiktir.
Koruma devreye girince kart bozulur mu?
Hayır. Gerilim normal aralığa döndüğünde kart kendiliğinden tekrar çalışır.
21700 hücrede kullanılabilir mi?
Evet. Tek hücreli 3.7V lityum hücrelerde, akım sınırları aşılmadığı sürece kullanılabilir.
